እንዴት የተዘጋ ሉፕ የቬክተር መቆጣጠሪያ የአሳንሰር ጉዞ ምቾትን እንደሚያሳድግ

በአሳንሰር ኢንዱስትሪ ውስጥ ቴክኖሎጂ የሚመዘነው ተሳፋሪው በማይሰማው ነገር ነው ። ከፍተኛ ጥራት ያለው የአሳንሰር ስርዓት በዝምታ, በመረጋጋት እና ከሁሉም በላይ, እንከን የለሽ እንቅስቃሴው ይገለጻል. ተሳፋሪ ወደ ሊፍት ሲገባ ከቆመበት ወደ ሙሉ ፍጥነት - እና ወደ መቆም - በጣም ለስላሳ እና ለውስጣዊው ጆሮ የማይታወቅ ሽግግርን ይጠብቃሉ።

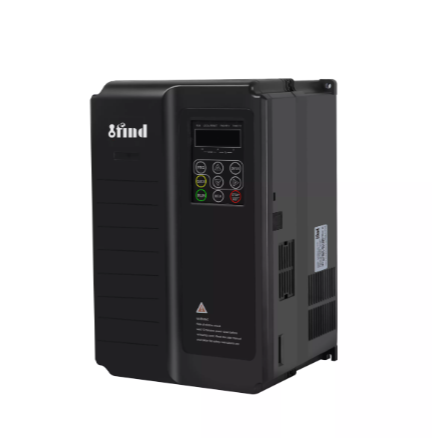

ይህንን የማይታይ የጥራት ደረጃ ማሳካት እጅግ የላቀ የምህንድስና ፈተና ነው። ብዙ ቶን ብረቶችን፣ የክብደት መለኪያዎችን እና የሰውን ጭነት የማያቋርጥ የስበት ኃይል ማስተዳደርን ይጠይቃል። ይህንን ፈተና ለመቆጣጠር ሚስጥሩ በዝግ-ሉፕ የቬክተር ቁጥጥር (CLVC) ላይ ነው ። በዚህ አጠቃላይ መመሪያ ውስጥ፣ በ ውስጥ የላቁ የቬክተር ስልተ ቀመሮችን እንዴት እንዳስሳለን። IFIND SD320L ኢንቮርተር አለም አቀፍ ደረጃውን የጠበቀ የተሳፋሪ ልምድ ለማድረስ የጅምር ጅራሮችን ያስወግዳል እና ንዝረትን ያቆማል።

የእንቅስቃሴ ሳይንስ፡- ዝግ-ሉፕ የቬክተር ቁጥጥር ምንድነው?

እንዴት እንደሚያሻሽል ለመረዳት SD320L ምቾትን በመጀመሪያ የሞተር ቁጥጥርን እድገት መረዳት አለብን። ጥቅም ላይ የዋሉ ባህላዊ ኢንቮርተሮች የ V/F መቆጣጠሪያ (ቮልቴጅ/ድግግሞሽ)፣ እሱም ክፍት-loop ስርዓት ነው። በ V/F መቆጣጠሪያ ውስጥ ኢንቮርተር ወደ ሞተሩ ቋሚ ስርዓተ-ጥለት ይልካል እና ሞተሩ እንደሚከተለው ተስፋ ያደርጋል. ነገር ግን ምንም አይነት ግብረመልስ ስለሌለ, ሞተሩ ብዙውን ጊዜ ከትዕዛዙ በስተጀርባ ነው, ይህም ወደ ሸርተቴዎች, ንዝረቶች እና ዝቅተኛ ፍጥነት ዝቅተኛ ፍጥነት ያለው ምላሽ ያመጣል.

ዝግ-ሉፕ የቬክተር ቁጥጥር በመባልም የሚታወቀው የመስክ-ተኮር ቁጥጥር (FOC) ሙሉ ለሙሉ የተለየ ነው። የኤሲ ኢንዳክሽን ሞተር ወይም የቋሚ ማግኔት ሲንክሮኖስ ሞተር (PMSM) እንደ ከፍተኛ አፈጻጸም የዲሲ ሞተር ነው የሚይዘው።

የሒሳብ ለውጥ

የኤስዲ320ኤል ሲፒዩ ውስብስብ የሂሳብ ትራንስፎርሜሽን (ፓርክ እና ክላርክ ትራንስፎርሜሽን) በሺዎች ጊዜ በሰከንድ ያከናውናል። የ stator currentን ወደ ሁለት ገለልተኛ አካላት ይከፋፍላል-

1. መግነጢሳዊ ፍሉክስ ወቅታዊ ($I_d$) ፡ መግነጢሳዊ መስክን የመፍጠር ኃላፊነት አለበት።

2. Torque-Producing Current ($I_q$): ሊፍቱን ለሚንቀሳቀስ አካላዊ ኃይል ኃላፊነት ያለው።

የ በመጠቀም PG ኢንኮደር ካርድን (እንደ 1387 ወይም 1313 በቀደሙት መመሪያዎቻችን ውስጥ የተጠቀሰው) SD320L በ rotor ቦታ ላይ ፈጣን ግብረመልስ ይቀበላል። ይህ የተዘጋ ዑደት ኢንቮርተሩ የጭነት ለውጦችን ለማካካስ የቶርኪንግ ዥረቱን በቅጽበት እንዲያስተካክል ያስችለዋል፣ ይህም ሞተሩ በትክክል አልጎሪዝም ያዘዘውን እንደሚሰራ ያረጋግጣል።

ጅምርን መቆጣጠር፡- Rollback እና Jerksን ማስወገድ

ለማንኛውም በጣም አስቸጋሪው ጊዜ ሊፍት ኢንቮርተር የመነሻ ደረጃ ነው። ሜካኒካል ብሬክ በሚለቀቅበት ጊዜ ይህ ሚሊሰከንድ ነው, እና ሞተሩ ለጭነቱ ሙሉ ሃላፊነት መውሰድ አለበት.

የስበት ኃይል ፈተና

ብሬክ በተከፈተ ጊዜ ኢንቮርተሩ በቂ የማሽከርከር ችሎታ ካላቀረበ የሊፍት መኪናው በትንሹ ይወርዳል - ሮልባክ በመባል ለሚታወቁ ተሳፋሪዎች አስፈሪ ነው ። Conversely, if the inverter provides too much torque too quickly, the car will jerk upward.

የ SD320L መፍትሄ፡ ቅድመ-ቶርኪ ማካካሻ

IFIND SD320L የላቀ የቅድመ-ቶርኬ አልጎሪዝም ይጠቀማል ። ሜካኒካል ብሬክ እንኳን እንዲከፈት ከመታዘዙ በፊት ኢንቮርተር በሚከተለው መሰረት አስፈላጊውን ጉልበት ማስላት ይችላል፡-

• የሕዋስ ግብረ መልስን ጫን ፡ በመኪናው ስር ካለው የክብደት ዳሳሽ የአናሎግ ምልክት ማንበብ።

• ኢንተለጀንት የአሁን ግምት ፡ ምንም የሎድ ሴል ከሌለ፣ ኤስዲ320ኤል በሞተሩ መግነጢሳዊ ግብረመልስ ላይ ተመስርቶ ጭነቱን ለመገመት የውስጣዊውን ስሜት አልባ አመክንዮ ይጠቀማል።

ሞተሩን በቅድሚያ በመጫን መኪናውን በስበት ኃይል ላይ እንዲቆም የሚያስፈልገውን የማሽከርከር መጠን፣ ኤስዲ320ኤል ፍሬኑ በሚለቀቅበት ጊዜ መኪናው በፍፁም ቆሞ እንደሚቆይ ያረጋግጣል። ይህ በብሬክ ከመያዝ ወደ ሞተር የሚደረግ ሽግግር በጣም ለስላሳ ከመሆኑ የተነሳ ተሳፋሪዎች የዜሮ እንቅስቃሴ ይሰማቸዋል።

ፀረ-የመመለሻ አመክንዮ

በአስቸጋሪ ሁኔታዎች ውስጥ እንኳን፣ የኤስዲ320ኤል ባለከፍተኛ ፍጥነት የግብረመልስ ምልልስ እስከ 0.1ሚሜ ለሚደርስ ለማንኛውም እንቅስቃሴ ኢንኮደሩን ይከታተላል። መኪናው ለመንሸራተት ከሞከረ ኢንቮርተር ወዲያውኑ በፀረ-ቶርኪ ማካካሻ ሲሆን ይህም ለዘመናዊ ማርሽ አልባ ፒኤምኤስኤም ሲስተም አስፈላጊ የሆነውን ዜሮ-ፍጥነት መያዣን ይሰጣል።

የጉዞው ደረጃ፡ የኤስ-ራምፕ አልጎሪዝም ኃይል

ሊፍቱ አንዴ ከተንቀሳቀሰ በኋላ, ምቾት የሚወሰነው ፍጥነቱ እንዴት እንደሚጨምር እና እንደሚቀንስ ይወሰናል. ሰዎች ለቋሚ ፍጥነት ስሜታዊ አይደሉም፣ ነገር ግን በጣም እንጠነቀቃለን ለጄርክ —ይህም የፍጥነት ለውጥ ነው።

አምስት ገለልተኛ ኤስ-ራምፕስ

SD320L ። የተራቀቀ S-Ramp (S-Curve) ጀነሬተርን ያሳያል በፍጥነት መገለጫው ላይ ሹል ማዕዘኖችን ከሚፈጥር የመስመር መወጣጫ በተለየ፣ ኤስ-ራምፕ በቆመ፣ ፍጥነት እና ሙሉ ፍጥነት መካከል ያሉትን ሽግግሮች ያጠፋል።

SD320L ቴክኒሻኖች አምስት የተለያዩ የጥምዝ ክፍሎችን እንዲያበጁ ያስችላቸዋል፡

1. ጀርክን ጀምር ፡ የመጀመርያው እንቅስቃሴ ልስላሴ።

2. ማጣደፍ ፡ ወደ ሙሉ ፍጥነት ያለው ቋሚ መውጣት።

3. የፍጥነት መጨረስ ጀርክ ፡ ከመፍጠን ወደ ቋሚ ፍጥነት የሚደረግ ሽግግር።

4. የማሽቆልቆል ጀርክ ፡ የመቀነስ ሂደቱ መጀመሪያ።

5. ጄርክን አቁም: ወደ ወለሉ ደረጃ የመጨረሻው አቀራረብ.

እነዚህን የማዞሪያ መለኪያዎችን በጥሩ ሁኔታ በማስተካከል፣ኤስዲ320ኤል በተሳፋሪዎች የሚሰማው የጂ ሃይል ቀስ በቀስ እንደሚለወጥ ያረጋግጣል፣ይህም ብዙውን ጊዜ ከርካሽ የቁጥጥር ስርዓቶች ጋር የተያያዘ የሆድ-መውደቅ ስሜትን ይከላከላል።

የንዝረት ችግርን መፍታት፡ Torque Ripple ቅነሳ

በአሳንሰር መኪና ውስጥ ያለው ንዝረት ብዙውን ጊዜ የሚመጣው ከቶርኬ ሪፕል - ጥቃቅን፣ ከፍተኛ ድግግሞሽ በሞተር ኃይል ውስጥ ነው። የኢንቮርተር ውፅዓት ጅረት ፍፁም ሳይን ሞገድ ካልሆነ፣ ሞተሩ እየተንተባተበ ይሄዳል፣ ይህም ወደ ገመዱ እና ወደ መኪናው የሚሄድ ግርግር ወይም አካላዊ ንዝረት ይፈጥራል።

የ IFIND SD320L ይህንን በሚከተለው መንገድ ያቀርባል፡-

• ከፍተኛ የአገልግሎት አቅራቢ ድግግሞሽ መቀያየር ፡ ፕሪሚየም በመጠቀም Infineon ወይም Fuji IGBTs ን ኤስዲ320ኤል በከፍተኛ የመቀያየር ፍጥነቶች ላይ ይሰራል ይህም የሃርሞኒክ መዛባትን ይቀንሳል።

• ተለዋዋጭ የአሁን ሉፕ ቱኒንግ፡- የኢንቮርተር ሶፍትዌሩ በራስ-ሰር የቁጥጥር ጥቅሞቹን ከሞተሩ ኤሌክትሪክ ባህሪያቶች ጋር ለማዛመድ ያስተካክላል፣ይህም መግነጢሳዊ ፍሰቱን በውጤታማነት ያስተካክላል።

ፍፁም አጨራረስ፡ ትክክለኛ ደረጃ እና ለስላሳ ማረፊያ

አንድ አሳንሰር በተሳፋሪ ላይ የሚኖረው የመጨረሻ ስሜት ማቆሚያ ነው። ሻካራ ማቆሚያ ወይም ትክክለኛ ያልሆነ እርምጃ (መኪናው ከወለሉ ጋር እኩል ካልሆነ) የምቾት ጉዳይ ብቻ ሳይሆን የደህንነት አደጋም ነው።

ዜሮ-ፍጥነት Torque

በዝግ-ሉፕ የቬክተር ቁጥጥር፣ ኤስዲ320ኤል 100% የማሽከርከር ኃይልን በ0Hz ፍጥነት ማቆየት ይችላል ። ይህ ማለት መኪናውን ወደ ሙሉ የኤሌክትሪክ ማቆሚያ ያመጣል እና ሜካኒካል ብሬክ እንኳን ከመዘጋቱ በፊት ያዘው. ይህ ትንሽ በሚንቀሳቀስበት ጊዜ ሊፍት ሜካኒካል በሆነ መንገድ ሲቆም የሚፈጠረውን የተዝረከረከ ድምጽ እና የፍሬን ድንገተኛ ንክሻ ያስወግዳል።

ቀጥታ ማረፊያ

ባህላዊ አሳንሰሮች ተንሸራታች ፍጥነትን ይጠቀማሉ - በከፍተኛ ፍጥነት ይቀንሳሉ እና ለብዙ ሰከንዶች ወደ ወለሉ ይሳባሉ። ይህ ውጤታማ ያልሆነ እና ለተሳፋሪዎች የተረጋጋ ስሜት ይሰማዋል. የኤስዲ 320ኤል ከፍተኛ ትክክለኛነት ኢንኮደር በይነገጽ ያስችላል ቀጥታ ማረፊያን ። ኢንቫውተር በእውነተኛ ጊዜ ወደ ወለሉ የሚቀረውን ርቀት ያሰላል እና ለስላሳ ኤስ-ከርቭ እስከ ዜሮ ፍጥነት ድረስ ይከተላል፣ በእያንዳንዱ ጊዜ በትክክል ከወለሉ Sill ጋር ይቆማል።

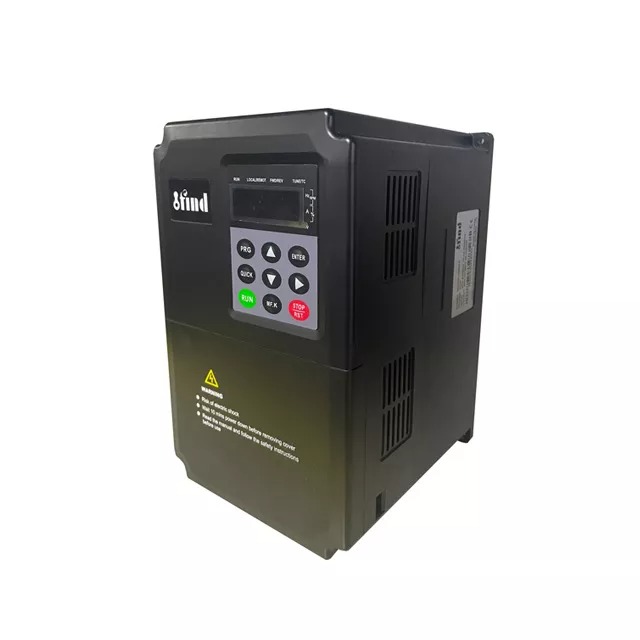

የሃርድዌር ጉዳዮች፡ ለምን IFIND SD320L ውድድሩን ይበልጣል

የሶፍትዌር ስልተ ቀመሮች ልክ እንደ ሃርድዌር ብቻ ጥሩ ናቸው። ለዝግ-ሉፕ ቬክተር ቁጥጥር የሚያስፈልገውን ትክክለኛነት ለማግኘት ኤስዲ320ኤል የተገነባው በኢንዱስትሪ መሪ አካላት ነው፡-

• IGBT (The Muscles)፡- እንጠቀማለን ። STARPOWER፣ INFINEON ወይም FUJI ብራንዶችን እነዚህ ባለከፍተኛ ፍጥነት መቀየሪያዎች ለቬክተር መቆጣጠሪያ ትዕዛዞች ወዲያውኑ ምላሽ ይሰጣሉ.

• Capacitors (The Reservoir): Rubycon ወይም Jianghai capacitors ንፁህ የተረጋጋ የዲሲ አውቶቡስ ያረጋግጣሉ፣ ይህም ለትክክለኛ ጉልበት ስሌት ወሳኝ ነው።

• ሲፒዩ (The Brain): ከፍተኛ አፈጻጸም ያለው ዲጂታል ሲግናል ፕሮሰሰር (DSP) የቬክተር ሒሳብን በማይክሮ ሰከንድ ለማስላት የሚችል፣ በኤንኮደር ግብረመልስ እና በሞተር ውፅዓት መካከል ዜሮ መዘግየትን ያረጋግጣል።

• ማቀዝቀዝ (ተዓማኒነት)፡- የሚመጡ አድናቂዎች ከፔልኮ ወይም ከኒዴክ የውስጥ ኤሌክትሮኒክስ መሳሪያዎችን በጥሩ የሙቀት መጠን ያቆዩታል፣ ይህም የጉዞ ጥራት በንግድ ህንፃዎች ውስጥ ከፍተኛ የትራፊክ ሰአታት ውስጥ እንኳን እንዳይቀንስ ያደርጋሉ።

ውጤቱ፡ ለመሳሪያዎችዎ የተሻለ የህይወት ኡደት

የዝግ ሎፕ ቬክተር ቁጥጥር ዋና ግብ የመንገደኞች ምቾት ቢሆንም፣ ለግንባታው ባለቤትም ከፍተኛ ሜካኒካዊ ጥቅሞችን ይሰጣል፡-

1. የተቀነሰ የሜካኒካል ውጥረት ፡ ለስላሳ ይጀምራል እና ይቆማል ማለት በ traction shve፣ bearings እና gearbox ላይ ትንሽ መዋል ነው።

2. የተራዘመ የገመድ ህይወት፡- ጀርኮችን ማስወገድ በብረት ገመዶች ላይ ያለውን ፈጣን ውጥረት ይቀንሳል፣ ያለጊዜው መወጠርን ይከላከላል።

3. የኢነርጂ ውጤታማነት፡- የሚፈለገውን የማሽከርከር መጠን ብቻ በመተግበር ኤስዲ320ኤል ከባህላዊ የV/F አንጻፊዎች ጋር ሲነጻጸር የሚባክን የኤሌክትሪክ ሃይልን ይቀንሳል።

ማጠቃለያ፡ ደረጃዎችህን በ IFND ከፍ አድርግ

የማሽከርከር ምቾት ከእንግዲህ የቅንጦት አይደለም - የሚጠበቅ ነው። አዲስ ቪላ አሳንሰር እየጫኑ ወይም የንግድ ባለ ከፍተኛ ከፍታ ላይ እያዘመኑ፣ የ IFND SD320L ተከታታይ ከፍተኛውን አለምአቀፍ ደረጃዎችን ለማሟላት አስፈላጊ የሆነውን የላቀ የዝግ ሎፕ ቬክተር መቆጣጠሪያ ያቀርባል።

ትክክለኛ የማሽከርከር አስተዳደርን፣ ሊበጁ የሚችሉ የS-ramp መገለጫዎችን እና ዓለም አቀፍ ደረጃውን የጠበቀ ሃርድዌርን በማጣመር እያንዳንዱ ጉዞ ጸጥ ያለ፣ የተረጋጋ እና ለስላሳ መሆኑን እናረጋግጣለን።

አሁን ባለው ፕሮጀክትዎ ውስጥ የንዝረትን ወይም የደረጃ ችግሮችን ለማስወገድ እየፈለጉ ነው? የ SD320L ቅንብሮችዎን ለትክክለኛው ጉዞ እንዲያሳድጉ የኛ የቴክኒክ ባለሞያዎች ይረዱዎት።
