בתעשיית המעליות, הטכנולוגיה נשפטת לרוב לפי מה שהנוסע לא מרגיש. מערכת מעליות איכותית מוגדרת על ידי השקט שלה, היציבות שלה, ומעל לכל, התנועה החלקה שלה. כשנוסע נכנס למעלית, הם מצפים למעבר מעמידה למהירות מלאה - וחזרה לעייפה - שהוא כל כך חלק שכמעט ואינו מורגש לאוזן הפנימית.

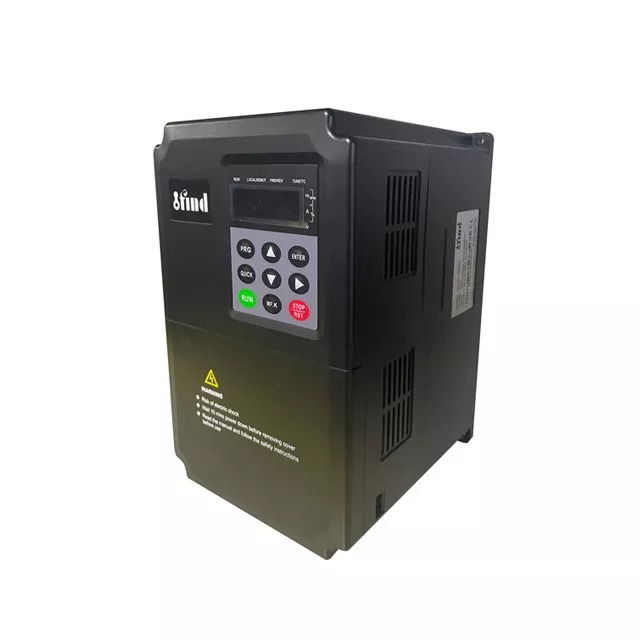

השגת רמה זו של איכות בלתי נראית היא אתגר הנדסי עצום. זה דורש ניהול של כמה טונות של פלדה, משקלי נגד ומטען אנושי נגד המשיכה הבלתי פוסקת של כוח המשיכה. הסוד לשליטה באתגר הזה טמון בבקרת וקטור סגורה (CLVC) . במדריך מקיף זה, נחקור כיצד האלגוריתמים הווקטוריים המתקדמים בתוך מהפך IFIND SD320L מבטל ריצוד התנעה ועצירת רעידות כדי לספק חווית נוסע ברמה עולמית.
כדי להבין כיצד ה- SD320L משפר את הנוחות, עלינו להבין תחילה את האבולוציה של בקרת המנוע. נעשה שימוש בממירים מסורתיים בקרת V/F (מתח/תדר), שהיא מערכת לולאה פתוחה. בבקרת V/F, המהפך שולח תבנית קבועה של כוח למנוע ומקווה שהמנוע עוקב אחריו. עם זאת, מכיוון שאין משוב, המנוע לעתים קרובות מפגר מאחורי הפקודה, מה שמוביל להחלקות, רעידות ותגובת מומנט גרועה במהירויות נמוכות.
בקרה וקטורית בלולאה סגורה , הידועה גם בשם בקרה מכוונת-שדה (FOC) , שונה לחלוטין. הוא מתייחס למנוע אינדוקציה AC או מנוע סינכרוני מגנט קבוע (PMSM) כמו למנוע DC בעל ביצועים גבוהים.
המעבד של ה-SD320L מבצע טרנספורמציות מתמטיות מורכבות (טרנספורמציות של Park ו-Clark) אלפי פעמים בשנייה. הוא מפרק את זרם הסטטור לשני מרכיבים בלתי תלויים:
Magnetizing Flux Current ($I_d$): אחראי על יצירת השדה המגנטי.
זרם מייצר מומנט ($I_q$): אחראי על הכוח הפיזי שמניע את המעלית.
על ידי שימוש בכרטיס מקודד PG (כגון 1387 או 1313 שהוזכרו במדריכים הקודמים שלנו), ה-SD320L מקבל משוב מיידי על מיקום הרוטור. לולאה סגורה זו מאפשרת למהפך להתאים את זרם המומנט בזמן אמת כדי לפצות על שינויי עומס, מה שמבטיח שהמנוע יעשה בדיוק את מה שהאלגוריתם פוקד.
הרגע הקשה ביותר עבור כל אחד מהפך מעלית הוא שלב ההתחלה. זו האלפית השנייה שבה הבלם המכני משתחרר, והמנוע חייב לקחת אחריות מלאה על העומס.
אם המהפך לא מספק מספיק מומנט ברגע שבו הבלם נפתח, תא המעלית יירד מעט - תחושה מפחידה לנוסעים המכונה Rollback . לעומת זאת, אם המהפך מספק יותר מדי מומנט מהר מדי, המכונית תזדעזע כלפי מעלה.
ה- IFIND SD320L משתמש מתקדם באלגוריתם Pre-Torque . עוד לפני שהבלם המכני יקבל פקודה להיפתח, המהפך יכול לחשב את המומנט הנדרש על סמך:
משוב תא עומס: קריאת אות אנלוגי מחיישן משקל מתחת למכונית.
הערכת זרם חכמה: אם לא קיים תא עומס, ה-SD320L משתמש בהיגיון הפנימי שלו חסר חושים כדי להעריך את העומס על סמך המשוב המגנטי של המנוע.
על ידי העמסת המנוע מראש בכמות המומנט המדויקת הדרושה כדי להחזיק את המכונית יציבה כנגד כוח המשיכה, ה-SD320L מבטיח שכאשר הבלם משתחרר, המכונית תישאר נייחת לחלוטין. המעבר הזה ממוחזק על ידי בלם למוחזק על ידי מנוע הוא כל כך חלק שהנוסעים מרגישים אפס תנועה.
אפילו בתנאים מאתגרים, לולאת המשוב המהירה של ה-SD320L מנטרת את המקודד לכל תנועה קטנה עד 0.1 מ'מ. אם המכונית מנסה להחליק, המהפך מפצה מיד עם מומנט נגדי, ומספק יכולת אפס-מהירות החזקה החיונית למערכות PMSM מודרניות ללא הילוכים.
ברגע שהמעלית בתנועה, הנוחות תלויה כיצד המהירות עולה ויורדת. בני אדם אינם רגישים למהירות קבועה, אבל אנו רגישים מאוד ל- Jrk - שהוא קצב השינוי של התאוצה.
ה- SD320L כולל מתוחכם מחולל S-Ramp (S-Curve) . שלא כמו רמפה ליניארית שיוצרת פינות חדות בפרופיל המהירות, S-Ramp מסדרת את המעברים בין עמידה, תאוצה ומהירות מלאה.
ה-SD320L מאפשר לטכנאים להתאים אישית חמישה מקטעים נפרדים של העקומה:
Start Jerk: החלקות של התנועה הראשונית.
תאוצה: הטיפוס המתמיד למהירות מלאה.
סוף האצה: המעבר מהאצה למהירות קבועה.
טלטלת האטה: התחלת תהליך ההאטה.
Stop Jerk: הגישה הסופית למפלס הרצפה.
על ידי כוונון עדין של פרמטרי עיגול אלו, ה-SD320L מבטיח שכוח ה-G המורגש על ידי הנוסעים משתנה בהדרגה, ומונע את תחושת צניחת הבטן הקשורה לעתים קרובות למערכות בקרה זולות יותר.
רטט בקרון מעלית מגיע לעתים קרובות מ- Torque Ripple - תנודות זעירות בתדר גבוה בכוח המנוע. אם זרם המוצא של המהפך אינו גל סינוס מושלם, המנוע יגמגם וייצור זמזום או רטט פיזי שעובר במעלה החבלים לתוך המכונית.
ה- IFIND SD320L מטפל בכך באמצעות:
מיתוג תדר נשא גבוה: באמצעות Infineon או Fuji IGBTs פרימיום , ה-SD320L פועל בתדרי מיתוג גבוהים הממזערים עיוות הרמוני.
כוונון לולאת זרם דינמי: התוכנה של המהפך מתאימה אוטומטית את רווחי הבקרה שלו כדי להתאים למאפיינים החשמליים הספציפיים של המנוע, ומחליקה למעשה את השטף המגנטי.
הרושם האחרון שמעלית משאירה על הנוסע הוא העצירה. עצירה גסה או צעד לא מדויק (כאשר המכונית אינה בגובה הרצפה) היא לא רק בעיה של נוחות אלא סכנה בטיחותית.
עם בקרת וקטור בלולאה סגורה, ה-SD320L יכול לשמור על 100% מומנט במהירות 0Hz . זה אומר שהוא יכול להביא את המכונית לעצירה חשמלית מוחלטת ולהחזיק אותה שם עוד לפני שהבלם המכני נסגר. זה מבטל את צליל הצקצוק ואת הנשיכה הפתאומית של הבלם שמתרחשת כאשר מעלית נעצרת באופן מכני תוך כדי תנועה קלה.
מעליות מסורתיות משתמשות במהירות זוחלת - הן מאטות משמעותית וזוחלות לכיוון הרצפה למשך מספר שניות. זה לא יעיל ומרגיש לא יציב לנוסעים. מאפשר ממשק המקודד בעל הדיוק הגבוה של ה-SD320L נחיתה ישירה . המהפך מחשב את המרחק שנותר לרצפה בזמן אמת ועוקב אחר עקומת S חלקה כל הדרך עד למהירות אפס, ועוצר בדיוק ברמה עם סף הרצפה בכל פעם.
אלגוריתמי תוכנה טובים רק כמו החומרה שמפעילה אותם. כדי להשיג את הדיוק הנדרש לבקרת וקטור במעגל סגור, ה-SD320L בנוי עם רכיבים מובילים בתעשייה:
IGBT (השרירים): אנו משתמשים במותגים STARPOWER, INFINEON או FUJI . מתגים מהירים אלה מגיבים באופן מיידי לפקודות בקרת וקטור.
קבלים (המאגר): קבלים Rubycon או Jianghai מבטיחים אפיק DC נקי ויציב, שהוא קריטי לחישוב מומנט מדויק.
CPU (המוח): מעבד אותות דיגיטלי בעל ביצועים גבוהים (DSP) המסוגל לחשב את המתמטיקה הווקטורית במיקרו-שניות, ומבטיח אפס השהייה בין משוב המקודד לפלט המנוע.
קירור (אמינות): מאווררים מבית Pelko או Nidec שומרים על האלקטרוניקה הפנימית בטמפרטורות אופטימליות, ומבטיחים שאיכות הנסיעה לא תיפגע אפילו בשעות עומס תנועה בבניינים מסחריים.
בעוד שהמטרה העיקרית של בקרת וקטור במעגל סגור היא נוחות הנוסעים, היא מציעה גם יתרונות מכניים משמעותיים לבעל הבניין:
מתח מכני מופחת: התנעות ועצירות חלקות משמעו פחות בלאי על שבל המתיחה, המסבים ותיבת ההילוכים.
חיי חבל ארוכים: ביטול טלטולים מפחית את מתח ההצמדה על חבלי הפלדה, ומונע מתיחה מוקדמת.
יעילות אנרגטית: על ידי הפעלת המומנט המדויקת בלבד הדרושה, ה-SD320L מפחית מבוזבז אנרגיה חשמלית בהשוואה לכונני V/F מסורתיים.
נוחות נסיעה היא כבר לא מותרות - זו ציפייה. בין אם אתם מתקינים מעלית וילה חדשה או מבצעים מודרניזציה של קומת קומות מסחרית, סדרת IFIND SD320L מספקת את בקרת וקטור סגורה מתקדמת הדרושה כדי לעמוד בסטנדרטים העולמיים הגבוהים ביותר.
על ידי שילוב של ניהול מומנט מדויק, פרופילי S-ramp הניתנים להתאמה אישית וחומרה ברמה עולמית, אנו מבטיחים שכל מסע יהיה שקט, יציב וחלק.
האם אתה מחפש לבטל בעיות רטט או פילוס בפרויקט הנוכחי שלך? תן למומחים הטכניים שלנו לעזור לך לייעל את הגדרות ה-SD320L שלך לנסיעה מושלמת.
