Sıcaklığı kusursuz bir şekilde düzenleyen, hassas basıncı koruyan veya motoru sabit hızda tutan sayısız otomatik sistemin arkasında zarif ve güçlü bir algoritma sessizce iş başındadır. Genellikle 'modern endüstriyel iş makinesi' olarak tanımlanır, ancak hassasiyetinden yararlananların çoğu onun nasıl çalıştığını tam olarak kavrayamıyor. Birçok otomatik süreç, kontrol edilmediği takdirde aşırı istikrarsızlıktan muzdarip olacak, sürekli hedeflerini aşacak veya yavaş, verimsiz tepkiler sergileyecektir. Bu zorluklar için manuel kontrol kesinlikle bir seçenek değildir.
Orantılı-İntegral-Türev (PID Kontrol Algoritması) tam da burada devreye giriyor. Yaklaşık bir yüzyıl boyunca kararlı, verimli ve güvenilir otomatik sistemler oluşturmak için en yaygın kullanılan ve güvenilir algoritma olmayı sürdürdü. Bu kılavuz bu temel kavramın gizemini çözecektir. PID Kontrol Algoritmasının tam olarak ne olduğunu, üç temel bileşeninin her birinin uyum içinde nasıl çalıştığını, modern cihazlar için neden bu kadar önemli olduğunu açıklayacağız. Değişken Frekanslı Sürücü ve optimum performans için kritik ayar sanatına nasıl yaklaşılacağı. Bu algoritmayı anlamak, daha yüksek düzeyde süreç kontrolünün kilidini açmanın anahtarıdır.
PID Kontrol Algoritmasını anlamak için öncelikle temel işlevini kavramanız gerekir: sistemin çıktısını akıllıca yöneterek istenen bir 'ayar noktası'nı korumak. Kapalı döngü geri besleme kontrolü için altın standarttır.
Bir su tankının sıcaklığını tam olarak 70°C'de tutmak istediğinizi düşünün. Bu 70°C sizin ayar noktanızdır. Tanktaki bir sıcaklık sensörü, proses değişkeni olan mevcut sıcaklığı sağlar. PID Kontrol Algoritması sürekli olarak bir 'hata' değeri hesaplar; bu, yalnızca ayar noktası ile süreç değişkeni arasındaki farktır (Hata = Ayar Noktası - Süreç Değişkeni).
PID Kontrol Algoritmasının tüm amacı, bir kontrol çıkışını (bir ısıtma elemanı gibi), bu hatayı mümkün olduğu kadar hızlı ve sorunsuz bir şekilde sıfıra getirecek şekilde manipüle etmektir. Bunu üç farklı kontrol eyleminin ağırlıklı toplamı aracılığıyla başarır: Orantılı, İntegral ve Türev. PID Kontrol Algoritması dinamik yanıtın bir şaheseridir.
Orantı terimi PID Kontrol Algoritmasının temel itici gücüdür. Mevcut hatanın boyutuyla doğru orantılı bir kontrol çıkışı üretir.
Nasıl çalışır: Büyük bir hata, büyük bir düzeltici eylemle sonuçlanır. Küçük bir hata, küçük bir düzeltici eylemle sonuçlanır.
Benzetme: Bunu arabanızdaki gaz pedalı gibi düşünün. Mevcut hızınız hız sınırının (ayar noktası) ne kadar altındaysa, pedala o kadar sert basarsınız. Bu orantılı eylem, doğru sapmalara ilk ve güçlü tepkiyi sağlar.
Ancak orantısal kontrolün tek başına çoğu zaman bir sınırlaması vardır. Pek çok sistemde, düzeltici eylemin hatayı tamamen ortadan kaldırmaya yetmediği bir noktaya ulaşacak ve bu da küçük ama kalıcı bir 'kararlı durum hatası' ile sonuçlanacaktır. PID Kontrol Algoritmasının bir sonraki bileşeninin gerekli olduğu yer burasıdır.
İntegral terimi hatanın geçmişine bakar. Zaman içindeki hata değerini sürekli olarak toplar veya entegre eder.
Nasıl çalışır: Sıfırdan farklı bir hata devam ettiği sürece integral terimi büyümeye devam edecek ve çıktıya giderek daha fazla düzeltici güç katacaktır. Bu eylem, yalnızca oransal denetleyicinin geride bıraktığı kararlı durum hatasını ortadan kaldırmak için özel olarak tasarlanmıştır.
Benzetme: Yokuş yukarı gidiyorsunuz ve hız sabitleyicinizin orantısal tepkisi hız sınırını koruyacak kadar güçlü değil. Araba ayar noktasının 2 mil/saat altına yerleşir. PID Kontrol Algoritmasının entegre bileşeni, bu kalıcı hatayı birkaç saniye içinde fark eder, biriktirir ve araba tam olarak hız sınırına gelip orada kalana kadar motora biraz daha güç eklemesini söyler.
İntegral eylemi inanılmaz bir doğruluk sağlar, ancak kazancı çok yükseğe ayarlanırsa ayar noktasının aşılmasına yol açabilir. Tüm PID Kontrol Algoritmasının etkinliği bu terimin dengelenmesine bağlıdır.
Türev terimi PID Kontrol Algoritmasının en karmaşık kısmıdır. Mevcut hataya veya geçmiş hatalara bakmaz; bunun yerine hatanın değişim oranına bakar.
Nasıl çalışır: Türev terimi, hatanın gelecekteki davranışını tahmin eder. Hata çok hızlı bir şekilde sıfıra yaklaşıyorsa türev terimi, sistemin ayar noktasını aşmasını önlemek için çıkışa bir frenleme veya sönümleme kuvveti uygular.
Benzetme: Arabanız istenen hıza hızla yaklaştığında, içgüdüsel olarak gaz pedalını bırakırsınız . önce hedefe sorunsuz, yumuşak bir iniş sağlamak için, ona ulaşmadan Türev teriminin yaptığı da tam olarak budur. Yanıtı azaltır, aşımı azaltır ve sistem kararlılığını artırır.
Türev kontrolü güçlü olmasına rağmen sensörlerden gelen ölçüm gürültüsüne karşı oldukça hassastır. 'Sürküntü' geri beslemeli sistemlerde, düzensiz davranışlara neden olabilir, bu nedenle bazen atlanır ve PI denetleyiciyle sonuçlanır. Ancak tam bir PID Kontrol Algoritması için bu tahmin unsuru yüksek performansın anahtarıdır.
İyi ayarlanmış bir PID Kontrol Algoritmasının uygulanması yalnızca akademik bir çalışma değildir; modern endüstri için kritik olan somut, ölçülebilir avantajlar sağlar. Düzgün yürütülen bir PID Kontrol Algoritması oyunun kurallarını değiştirir.
Artan Hassasiyet: Temel fayda, istenen ayar noktası ile gerçek süreç değişkeni arasındaki boşluğu büyük ölçüde azaltarak tutarlı ürün kalitesi ve güvenilir performansa yol açma yeteneğidir. PID Kontrol Algoritması bunu mümkün kılar.
Geliştirilmiş Kararlılık: İyi ayarlanmış bir PID Kontrol Algoritması, kaotik, salınımlı bir süreci pürüzsüz ve istikrarlı bir sürece dönüştürür. Aksi takdirde ekipmana zarar verebilecek veya ürünleri mahvedebilecek dalgalanmaları bastırır.
Enerji Tasarrufu: PID Kontrol Algoritması, sürekli aşırı düzeltme ve çılgınca açma/kapama kontrolü döngüsünden kaçınarak motorların, ısıtıcıların ve vanaların yalnızca ihtiyaç duyulan enerji miktarını kullanmasını sağlar. Bu, operasyonel maliyetlerde önemli azalmalara yol açar.
Daha Az Aşınma ve Yıpranma: PID Kontrol Algoritmasının sağladığı yumuşak, kontrollü ayarlamalar, ani başlatma ve durmalara göre vanalar, pompalar ve dişli kutuları gibi mekanik bileşenler üzerinde çok daha hassastır. Bu doğrudan daha uzun ekipman ömrü ve daha düşük bakım maliyetleri anlamına gelir.
Tam Otomasyon: PID Kontrol Algoritması, karmaşık düzenleme görevlerini etkili bir şekilde otomatikleştirir, insan operatörlere zaman kazandırır ve manuel olarak kopyalanması imkansız bir tutarlılık düzeyine ulaşır.
PID Kontrol Algoritmasının günümüzde en yaygın ve güçlü uygulamalarından biri, VFD (Değişken Frekanslı Sürücü). Bu kombinasyon HVAC'tan su arıtmaya kadar endüstrilerde devrim yarattı.

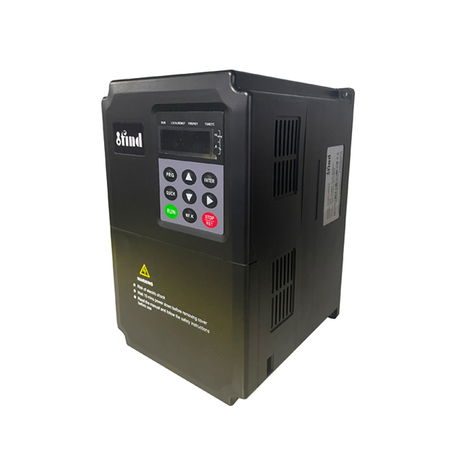

VFD, sağladığı elektrik gücünün frekansını değiştirerek AC motorun hızını kontrol eden bir cihazdır. Kendi başına 'açık döngü' modunda çalışan bir VFD, yalnızca belirli bir hız için bir komut gönderir.
Akıllı, kendi kendini düzenleyen bir sistem oluşturmak için bir geri bildirim döngüsü sunuyoruz. Basınç sensörü, akış ölçer veya sıcaklık probu gibi bir dönüştürücü, proses değişkenini ölçer ve VFD'ye bir geri bildirim sinyali (tipik olarak analog 4-20mA veya 0-10Vdc sinyali) gönderir. Çoğu modern VFD ünitesinde yerleşik bir PID Kontrol Algoritması bulunur. Bu dahili PID Kontrol işlevi, ayar noktasını korumak amacıyla motorun hızını otomatik olarak ayarlamak için dönüştürücünün geri bildirimini kullanarak operasyonun beyni haline gelir.
Yaygın bir senaryo ile örnekleyelim: Bir binanın tesisatında 50 PSI'lık sabit su basıncını koruması gereken bir takviye pompa sistemi.
PID Olmayan Senaryo: Pompa ya kapalı olacaktır ya da %100 hızda çalışmaktadır. Bu, büyük basınç artışlarına (su darbesi) neden olur, sistemi tamponlamak için büyük bir basınç tankı gerektirir ve inanılmaz derecede verimsiz olur.
VFD'de PID Kontrol Algoritmasının Kullanıldığı Senaryo:
Kurulum: Su hattına bir basınç dönüştürücü takılır ve VFD'nin analog girişine bağlanır. İstenilen 50 PSI ayar noktası VFD'ye programlanmıştır.
Eylem: Birisi musluğu açıyor ve basınç 45 PSI'ya düşüyor. Dönüştürücü VFD'ye düşüşü belirten bir sinyal gönderir.
Yanıt: VFD'nin dahili PID Kontrol Algoritması büyük bir hata hesaplıyor. Orantılı terim hemen devreye girerek VFD'nin motor hızını hızlı bir şekilde artırmasına neden olur. İntegral terimi, 50 PSI'ın altına düşmemesini sağlamak için hatayı biriktirmeye başlar.
Stabilizasyon: Basınç 50 PSI ayar noktasına hızlı bir şekilde yaklaştığında, PID Kontrol Algoritmasının türev terimi gelişi önceden tahmin eder ve motora yavaşlamasını söyleyerek bir aşımı önler. Daha sonra VFD, kaç musluğun açık olduğuna bakılmaksızın basıncı tam olarak 50 PSI'da sabit tutmak için motorun hızını mükemmel bir şekilde modüle eder. PID Kontrol Algoritmasının ve VFD'nin bu şekilde kullanılması, karmaşık mekanik basınç düzenleme valflerine olan ihtiyacı ortadan kaldırır ve çok büyük miktarda enerji tasarrufu sağlar.
PID Kontrol Algoritması ile VFD arasındaki sinerji burada bitmiyor. En son trend başka bir optimizasyon katmanını içeriyor. PID Kontrol Algoritması, proses talebini karşılamak üzere motorun hızını sabit hale getirdiğinde, gelişmiş bir 'Aktif Enerji Kontrolü' algoritması görevi devralabilir.
Bu ikincil algoritma, voltajı akıllı bir şekilde ve kademeli olarak azaltır. söz konusu sabit hızda motora sağlanan Gerekli torku sağlamak için gerekli minimum mutlak voltajı bulmak amacıyla kayma ve akım gibi motor parametrelerini sürekli olarak izler. Bu yöntem, motor çekirdeğindeki manyetik akıyı azaltarak, motor çekirdeği kayıplarını azaltabilir ve oranında ilave enerji tasarrufu sağlayabilir. PID Kontrolü ve VFD tarafından halihazırda sağlanan tasarruflara ek olarak %2-10 Bu, diğer akıllı mantıklarla uyum içinde çalışan modern PID Kontrol Algoritmasının en önemli örneğidir.
Bir PID Kontrol Algoritması yalnızca ayarı kadar iyidir. 'Ayarlama' P, I ve D terimleri için en uygun kazanç değerlerini ayarlama işlemidir. Amaç, minimum aşma ve salınım olmadan değişikliklere hızlı yanıt vermektir. Bu muhtemelen bir PID Kontrol Algoritmasının uygulanmasının en kritik yönüdür.
Yanlış kazanç değerleri, sistemin hiç kontrole sahip olmamaktan daha kötü performans göstermesine neden olabilir.
| Kötü Ayar Durumundan | Kaynaklanan Sistem Davranışı |
|---|---|
| Oransal (P) Kazanç Çok Yüksek | Sistem agresifleşir ve ayar noktası etrafında çılgınca salınır, asla sakinleşmez. |
| İntegral (I) Kazancı Çok Yüksek | Sistem ayar noktasını önemli ölçüde aşacak ve dengelenmesi çok uzun zaman alacaktır. |
| Türev (D) Kazancı Çok Yüksek | Sistem 'seğirir' ve herhangi bir sensör gürültüsüne karşı aşırı duyarlı hale gelir ve bu da kararsızlığa yol açar. |
Birçok modern kontrol cihazında otomatik ayarlama özellikleri mevcut olsa da, manuel ayarlama sürecini anlamak paha biçilmez bir beceridir. Ziegler-Nichols yöntemi, PID Kontrol Algoritmanız için iyi başlangıç değerleri bulmaya yönelik klasik bir mühendislik yaklaşımıdır.
Sıfırla Başlayın: İntegral (I) ve Türev (D) kazanç değerlerinizi sıfıra ayarlayarak başlayın. Bu, denetleyiciyi yalnızca Orantılı denetleyiciye dönüştürür.
Orantılı (P) Kazancı Artırın: Sistem çalışırken, P kazancını yavaşça artırın. Siz bunu yaptıkça sistem salınmaya başlayacaktır. Sistem istikrarlı, kararlı ve sürekli bir hızda salındığı bir noktaya ulaşana kadar P'yi artırmaya devam edin. Bu P değerine 'Nihai Kazanç' (Ku) denir.
Salınım Periyodunu Ölçün: Sistem sabit bir şekilde salınırken, tam bir salınım dalgası için (bir zirveden diğerine) gereken süreyi ölçün. Bu dönem 'Nihai Dönem'dir (Sa).
Kazançları Hesaplayın: Şimdi başlangıç kazanç değerlerinizi hesaplamak için yerleşik Ziegler-Nichols formüllerini kullanın. Standart bir PID Kontrol Algoritması için:
P Kazancı = 0,6 * Ku
I Kazancı = 2 * P Kazancı / Tu
D Kazancı = P Kazancı * Tu / 8
İnce Ayar: Hesaplanan bu değerler mükemmel bir başlangıç noktasıdır. Buradan, özel uygulamanızın ihtiyaçlarına göre sistemin yanıtını mükemmelleştirmek için P, I ve D terimlerinde küçük, artımlı ayarlamalar yapın (örneğin, daha hızlı yanıt veya daha az aşma). Bu süreç PID Kontrol Algoritmasına hakim olmanın anahtarıdır.
Konumsal PID Kontrol Algoritması, her döngüde gerekli olan tam, mutlak çıkış değerini hesaplar (örneğin, 'ısıtıcıyı %75 güce ayarla'). Artımlı PID Kontrol Algoritması yalnızca değişikliği hesaplar (örneğin, 'ısıtıcı gücünü %2 artırın'). önceki çıkıştan gereken Artımlı yaklaşım bazı sistemlerde daha güvenli olabilir çünkü denetleyici kısa süreliğine sıfırlanırsa çıkışta büyük, ani sıçramalar önlenir.
Çok fazla ölçüm 'gürültüsü' olan süreçlerde (sensör geri bildiriminin hızlı ve düzensiz bir şekilde dalgalandığı anlamına gelir), türev terimi bu gürültüyü hatadaki hızlı bir değişiklik olarak yanlış yorumlayabilir ve çıkışın kararsız hale gelmesine neden olabilir. Bu yaygın 'gürültülü' döngülerde, D kazancını sıfıra ayarlamak ve yalnızca PID Kontrolü (özellikle PI kontrolü) kullanarak çalışmak standart bir uygulamadır.
Aşım, süreç değişkeninin tekrar yerleşmeden önce ayar noktasını geçmesidir. İntegral (I) kazancının çok yüksek olmasının, kontrolörün çok fazla düzeltici eylem 'sonlandırmasına' neden olduğunun klasik bir işaretidir. Yanıtı azaltmak için yetersiz türev (D) kazancından da kaynaklanabilir. Bunu düzeltmek için öncelikle integral kazancını azaltmayı denemelisiniz.
Evet, kesinlikle. PLC (Programlanabilir Lojik Denetleyici), PID Kontrol Algoritmasının uygulanması için en yaygın platformlardan biridir. Çoğu modern PLC, konfigürasyonu basitleştiren özel, yerleşik PID fonksiyon bloklarına sahiptir. PLC sıklıkla PID Kontrol hesaplamasını gerçekleştirir ve ardından elde edilen analog çıkış sinyalini bir VFD'ye veya kontrol vanasına gönderir.
PID Kontrol Algoritması zarif ve etkili mühendisliğin bir kanıtıdır. Modern endüstriyel otomasyonun temelini oluşturan temel, güçlü ve son derece esnek bir araçtır. PID Kontrol Algoritması, bugüne orantılı tepkisini, geçmişi bütünsel olarak dikkate almasını ve geleceğe ilişkin türev tahminini ustalıkla dengeleyerek, aksi takdirde kaotik, israf edici ve güvenilmez olacak sistemlere benzersiz istikrar, verimlilik ve hassasiyet getirir.
En basit sıcaklık kontrol cihazından, karmaşık enerji tasarrufu rutinlerinden yararlanan en gelişmiş VFD'ye kadar, PID Kontrol Algoritması ortak noktadır. Prensiplerinde ve ayarlama sanatında uzmanlaşmak, mühendislik, otomasyon ve proses kontrolü alanlarındaki tüm seçkin profesyoneller için temel taş niteliğinde bir beceridir ve öyle olmaya devam edecektir.
