Za niezliczonymi zautomatyzowanymi systemami, które bezbłędnie regulują temperaturę, utrzymują precyzyjne ciśnienie lub utrzymują stałą prędkość silnika, cicho pracuje elegancki i wydajny algorytm. Często określa się go mianem „nowoczesnego przemysłowego konia roboczego”, jednak wiele osób czerpiących korzyści z jego precyzji nie w pełni rozumie, jak działa. Wiele zautomatyzowanych procesów, jeśli nie zostanie kontrolowanych, ucierpiałoby z powodu ogromnej niestabilności, ciągłego przekraczania celów lub wykazywania powolnych i nieefektywnych reakcji. W przypadku takich wyzwań sterowanie ręczne po prostu nie wchodzi w grę.
W tym miejscu wkracza algorytm proporcjonalno-całkowo-pochodnej (algorytm sterowania PID). Od prawie stulecia pozostaje on najczęściej używanym i zaufanym algorytmem do tworzenia stabilnych, wydajnych i niezawodnych zautomatyzowanych systemów. Ten przewodnik objaśni tę istotną koncepcję. Wyjaśnimy dokładnie, czym jest algorytm sterowania PID, jak każdy z jego trzech podstawowych elementów działa w harmonii, dlaczego jest tak istotny dla nowoczesnych urządzeń, takich jak Napęd o zmiennej częstotliwości i jak podejść do krytycznej sztuki strojenia w celu uzyskania optymalnej wydajności. Zrozumienie tego algorytmu jest kluczem do odblokowania wyższego poziomu kontroli procesu.
Aby zrozumieć algorytm sterowania PID, należy najpierw zrozumieć jego podstawową funkcję: utrzymanie pożądanej „wartości zadanej” poprzez inteligentne zarządzanie mocą wyjściową systemu. Jest to złoty standard kontroli ze sprzężeniem zwrotnym w zamkniętej pętli.
Wyobraź sobie, że chcesz utrzymać temperaturę zbiornika wody na poziomie dokładnie 70°C. To 70°C jest Twoją wartością zadaną. Czujnik temperatury w zbiorniku podaje aktualną temperaturę, która jest zmienną procesową. Algorytm sterowania PID w sposób ciągły oblicza wartość „błędu”, która jest po prostu różnicą pomiędzy wartością zadaną a zmienną procesową (Błąd = Wartość zadana – Zmienna procesowa).
Całym celem algorytmu sterowania PID jest manipulowanie wyjściem sterującym (takim jak element grzejny) w taki sposób, aby sprowadzić ten błąd do zera tak szybko i płynnie, jak to możliwe. Osiąga to poprzez ważoną sumę trzech różnych działań kontrolnych: proporcjonalnego, całkującego i różniczkującego. Algorytm sterowania PID to arcydzieło dynamicznej reakcji.
Człon proporcjonalny jest główną siłą napędową algorytmu sterowania PID. Generuje wyjście sterujące, które jest wprost proporcjonalne do wielkości bieżącego błędu.
Jak to działa: duży błąd skutkuje poważnymi działaniami naprawczymi. Mały błąd skutkuje niewielkimi działaniami naprawczymi.
Analogia: pomyśl o tym jak o pedale gazu w samochodzie. Im bardziej aktualna prędkość jest niższa od ograniczenia prędkości (wartości zadanej), tym mocniej naciskasz pedał. To proporcjonalne działanie zapewnia początkową, silną reakcję na korygowanie odchyleń.
Jednakże samo sterowanie proporcjonalne często ma swoje ograniczenia. W wielu systemach dochodzi do punktu, w którym działanie naprawcze nie wystarczy do całkowitego wyeliminowania błędu, co skutkuje niewielkim, ale trwałym „błądem stanu ustalonego”. W tym momencie niezbędny staje się kolejny element algorytmu sterowania PID.
Termin całkujący analizuje historię błędu. W sposób ciągły sumuje lub integruje wartość błędu w czasie.
Jak to działa: Dopóki utrzymuje się niezerowy błąd, człon całkujący będzie nadal rósł, dodając coraz większą siłę korygującą do wyniku. Działanie to zostało specjalnie zaprojektowane w celu wyeliminowania błędu stanu ustalonego pozostawionego przez sterownik wyłącznie proporcjonalny.
Analogia: jedziesz pod górę, a proporcjonalna reakcja tempomatu nie jest wystarczająco silna, aby utrzymać ograniczenie prędkości. Samochód stabilizuje się przy prędkości 2 mil na godzinę poniżej wartości zadanej. Integralny element algorytmu kontroli PID zauważa ten utrzymujący się błąd przez kilka sekund, gromadzi go i informuje silnik, aby dodał nieco więcej mocy, dopóki samochód nie osiągnie dokładnie dopuszczalnej prędkości i tam pozostanie.
Działanie całkujące zapewnia niesamowitą dokładność, jednak zbyt duże wzmocnienie może doprowadzić do przekroczenia wartości zadanej. Od zbilansowania tego członu zależy skuteczność całego Algorytmu Sterowania PID.
Termin pochodny jest najbardziej zaawansowaną częścią algorytmu sterowania PID. Nie uwzględnia bieżącego błędu ani błędów przeszłych; zamiast tego sprawdza szybkość zmiany błędu.
Jak to działa: Termin pochodny przewiduje przyszłe zachowanie błędu. Jeśli błąd bardzo szybko zbliża się do zera, człon różniczkujący przykłada siłę hamowania lub tłumienia na wyjście, aby zapobiec przekroczeniu przez system wartości zadanej.
Analogia: gdy samochód szybko zbliża się do żądanej prędkości, instynktownie zwalniasz pedał gazu, zanim go osiągniesz, aby zapewnić płynne i miękkie lądowanie dokładnie u celu. Dokładnie to robi termin pochodny. Tłumi reakcję, zmniejsza przeregulowanie i poprawia stabilność systemu.
Chociaż kontrola różniczkowania jest potężna, jest bardzo wrażliwa na szumy pomiarowe z czujników. W systemach z „skokowym” sprzężeniem zwrotnym może powodować błędne zachowanie i dlatego czasami jest pomijany, co skutkuje powstaniem kontrolera PI. Jednakże w przypadku pełnego algorytmu sterowania PID ten element predykcyjny jest kluczem do wysokiej wydajności.
Wdrożenie dobrze dostrojonego algorytmu sterowania PID to nie tylko ćwiczenie akademickie; zapewnia wymierne, wymierne korzyści, które są kluczowe dla współczesnego przemysłu. Prawidłowo wykonany algorytm sterowania PID zmienia zasady gry.
Większa precyzja: Podstawową korzyścią jest możliwość drastycznego zmniejszenia różnicy między żądaną wartością zadaną a rzeczywistą zmienną procesową, co prowadzi do stałej jakości produktu i niezawodnego działania. Algorytm sterowania PID umożliwia to.
Poprawiona stabilność: Dobrze dostrojony algorytm sterowania PID przekształca chaotyczny, oscylujący proces w płynny i stabilny. Ogranicza wahania, które w przeciwnym razie mogłyby uszkodzić sprzęt lub zrujnować produkty.
Oszczędność energii: Unikając ciągłej nadmiernej korekcji i szaleńczych cykli sterowania włączaniem/wyłączaniem, algorytm sterowania PID zapewnia, że silniki, grzejniki i zawory zużywają tylko dokładnie potrzebną ilość energii. Prowadzi to do znacznej redukcji kosztów operacyjnych.
Mniejsze zużycie: Płynna, kontrolowana regulacja zapewniana przez algorytm sterowania PID jest znacznie łagodniejsza dla elementów mechanicznych, takich jak zawory, pompy i skrzynie biegów, niż nagłe uruchomienia i zatrzymania. Przekłada się to bezpośrednio na dłuższą żywotność sprzętu i niższe koszty konserwacji.
Pełna automatyzacja: Algorytm sterowania PID skutecznie automatyzuje złożone zadania regulacyjne, odciążając operatora i osiągając poziom spójności, którego nie da się odtworzyć ręcznie.
Jedno z najpowszechniejszych i najpotężniejszych zastosowań algorytmu sterowania PID znajduje się obecnie w: VFD (napęd o zmiennej częstotliwości). To połączenie zrewolucjonizowało branżę, od HVAC po uzdatnianie wody.

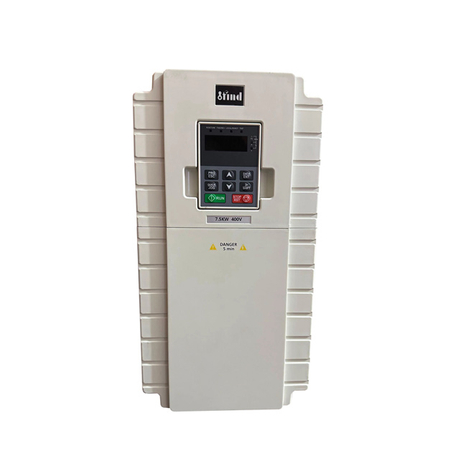

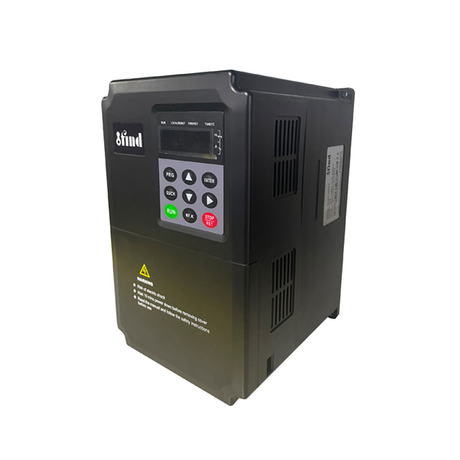

VFD to urządzenie sterujące prędkością silnika prądu przemiennego poprzez zmianę częstotliwości dostarczanej przez niego energii elektrycznej. Sam napęd VFD działający w trybie „otwartej pętli” po prostu wysyła polecenie dotyczące określonej prędkości.
Aby stworzyć inteligentny, samoregulujący się system, wprowadzamy pętlę sprzężenia zwrotnego. Przetwornik — taki jak czujnik ciśnienia, przepływomierz lub sonda temperatury — mierzy zmienną procesową i wysyła sygnał zwrotny (zwykle sygnał analogowy 4–20 mA lub 0–10 V prądu stałego) z powrotem do falownika VFD. Większość nowoczesnych jednostek VFD ma wbudowany algorytm sterowania PID. Ta wewnętrzna funkcja sterowania PID staje się mózgiem operacji, wykorzystując sprzężenie zwrotne przetwornika do automatycznego dostosowania prędkości silnika w celu utrzymania wartości zadanej.
Zilustrujmy to typowym scenariuszem: system pompy wspomagającej, który musi utrzymywać stałe ciśnienie wody na poziomie 50 PSI w instalacji wodno-kanalizacyjnej budynku.
Scenariusz bez PID: Pompa albo byłaby wyłączona, albo pracowałaby ze 100% prędkością. Spowodowałoby to ogromne skoki ciśnienia (uderzenie wodne), wymagałoby dużego zbiornika ciśnieniowego do buforowania systemu i byłoby niezwykle nieefektywne.
Scenariusz z algorytmem sterowania PID w VFD:
Konfiguracja: Przetwornik ciśnienia jest instalowany na linii wodnej i podłączony do wejścia analogowego VFD. Żądana wartość zadana wynosząca 50 PSI jest zaprogramowana w VFD.
Działanie: Ktoś otwiera kran i ciśnienie spada do 45 PSI. Przetwornik wysyła sygnał do VFD wskazujący spadek.
Odpowiedź: Wewnętrzny algorytm sterowania PID przemiennika częstotliwości oblicza duży błąd. Natychmiast włącza się człon proporcjonalny, powodując szybkie zwiększenie prędkości silnika przez przetwornicę częstotliwości. Człon całkujący zaczyna gromadzić błąd, aby upewnić się, że nie spadnie poniżej 50 PSI.
Stabilizacja: Gdy ciśnienie szybko zbliża się do wartości zadanej 50 PSI, człon pochodny algorytmu sterowania PID przewiduje nadejście tego ciśnienia i każe silnikowi zwolnić, zapobiegając przeregulowaniu. Następnie VFD doskonale moduluje prędkość silnika, aby utrzymać stałe ciśnienie dokładnie na poziomie 50 PSI, niezależnie od liczby otwartych kranów. Takie zastosowanie algorytmu sterowania PID i VFD eliminuje potrzebę stosowania skomplikowanych mechanicznych zaworów regulujących ciśnienie i pozwala zaoszczędzić ogromne ilości energii.
Na tym nie kończy się synergia pomiędzy algorytmem sterowania PID i falownikiem. Najnowszy trend zakłada kolejny poziom optymalizacji. Gdy algorytm sterowania PID ustabilizuje prędkość silnika w celu spełnienia wymagań procesu, zaawansowany algorytm „Aktywnej kontroli energii” może przejąć kontrolę.
Ten dodatkowy algorytm inteligentnie i stopniowo zmniejsza napięcie dostarczane do silnika przy stałej prędkości. Stale monitoruje parametry silnika, takie jak poślizg i prąd, aby znaleźć absolutnie minimalne napięcie wymagane do zapewnienia niezbędnego momentu obrotowego. Zmniejszając strumień magnetyczny w rdzeniu silnika, metoda ta może zmniejszyć straty w rdzeniu silnika i osiągnąć dodatkowe 2-10% oszczędności energii oprócz oszczędności już zapewnionych przez sterowanie PID i VFD. Jest to doskonały przykład nowoczesnego algorytmu sterowania PID współpracującego z inną inteligentną logiką.
Algorytm sterowania PID jest tak dobry, jak jego dostrojenie. „Strojenie” to proces ustawiania optymalnych wartości wzmocnienia dla składników P, I i D. Celem jest osiągnięcie szybkiej reakcji na zmiany przy minimalnym przeregulowaniu i braku oscylacji. Jest to prawdopodobnie najbardziej krytyczny aspekt wdrażania algorytmu sterowania PID.
Nieprawidłowe wartości wzmocnienia mogą sprawić, że system będzie działał gorzej niż brak jakiejkolwiek kontroli.
| Złe warunki dostrajania | wynikające z zachowania systemu |
|---|---|
| Wzmocnienie proporcjonalne (P) jest zbyt wysokie | System staje się agresywny i gwałtownie oscyluje wokół wartości zadanej, nigdy się nie uspokajając. |
| Wzmocnienie całki (I) jest zbyt wysokie | System znacznie przekroczy wartość zadaną, a jej ustabilizowanie zajmie bardzo dużo czasu. |
| Wzmocnienie instrumentu pochodnego (D) jest zbyt wysokie | System staje się „drgający” i nadmiernie wrażliwy na szum czujnika, co prowadzi do niestabilności. |
Chociaż wiele nowoczesnych sterowników oferuje funkcje automatycznego dostrajania, zrozumienie procesu ręcznego dostrajania jest umiejętnością nieocenioną. Metoda Zieglera-Nicholsa to klasyczne podejście inżynieryjne do znajdowania dobrych wartości początkowych dla algorytmu sterowania PID.
Zacznij od zera: Rozpocznij od ustawienia wartości wzmocnienia całki (I) i pochodnej (D) na zero. To zmienia sterownik w sterownik wyłącznie proporcjonalny.
Zwiększ proporcjonalne wzmocnienie (P): Gdy system działa, powoli zwiększaj wzmocnienie P. Gdy to zrobisz, system zacznie oscylować. Kontynuuj zwiększanie P, aż system osiągnie punkt, w którym oscyluje ze stałą, stabilną i ciągłą szybkością. Ta wartość P nazywana jest „Ostatecznym Zyskiem” (Ku).
Zmierz okres oscylacji: Podczas gdy system oscyluje równomiernie, zmierz czas potrzebny na jedną pełną falę oscylacji (od jednego szczytu do drugiego). Tym razem jest to „Okres Ostateczny” (wt).
Oblicz zyski: Teraz użyj ustalonych wzorów Zieglera-Nicholsa, aby obliczyć początkowe wartości wzmocnienia. Dla standardowego algorytmu sterowania PID:
Wzmocnienie P = 0,6 * Ku
I Zysk = 2 * Wzmocnienie P / Tu
Wzmocnienie D = Wzmocnienie P * Tu / 8
Dostosuj: Te obliczone wartości stanowią doskonały punkt wyjścia. W tym miejscu należy wprowadzać niewielkie, stopniowe zmiany w parametrach P, I i D, aby udoskonalić reakcję systemu pod kątem potrzeb konkretnej aplikacji (np. szybsza reakcja w porównaniu z mniejszym przekroczeniem). Ten proces jest kluczem do opanowania algorytmu sterowania PID.
Algorytm pozycyjnego sterowania PID oblicza pełną, bezwzględną wartość wyjściową wymaganą w każdym cyklu (np. „ustawić grzejnik na 75% mocy”). Algorytm przyrostowego sterowania PID oblicza tylko potrzebną zmianę z poprzedniego wyjścia (np. „zwiększ moc grzejnika o 2%”). Podejście przyrostowe może być bezpieczniejsze w niektórych systemach, ponieważ zapobiega dużym, nagłym skokom na wyjściu w przypadku krótkiego resetu sterownika.
W procesach z dużą ilością „szumów” pomiarowych – co oznacza, że sprzężenie zwrotne czujnika zmienia się szybko i nieregularnie – termin pochodny może błędnie zinterpretować ten szum jako szybką zmianę błędu i spowodować niestabilność sygnału wyjściowego. W tych typowych „zaszumionych” pętlach standardową praktyką jest ustawianie wzmocnienia D na zero i działanie wyłącznie przy użyciu sterowania PID (w szczególności sterowania PI).
Przeregulowanie ma miejsce, gdy zmienna procesowa przekracza wartość zadaną, po czym ponownie się uspokaja. Jest to klasyczny znak, że wzmocnienie całkujące (I) jest zbyt duże, co powoduje, że sterownik „wykonuje” zbyt wiele działań korygujących. Może to być również spowodowane niewystarczającym wzmocnieniem pochodnej (D) do tłumienia odpowiedzi. Aby to naprawić, powinieneś najpierw spróbować zmniejszyć wzmocnienie całkujące.
Tak, absolutnie. PLC (programowalny sterownik logiczny) jest jedną z najpopularniejszych platform do implementacji algorytmu sterowania PID. Większość nowoczesnych sterowników PLC ma dedykowane, wbudowane bloki funkcyjne PID, które ułatwiają konfigurację. Sterownik PLC często wykonuje obliczenia sterowania PID, a następnie wysyła wynikowy analogowy sygnał wyjściowy do przetwornicy częstotliwości lub zaworu sterującego.
Algorytm sterowania PID jest świadectwem eleganckiej i skutecznej inżynierii. Jest to podstawowe, wydajne i niezwykle elastyczne narzędzie, które stanowi podstawę nowoczesnej automatyki przemysłowej. Dzięki umiejętnemu równoważeniu proporcjonalnej reakcji na teraźniejszość, integralnego uwzględnienia przeszłości i pochodnego przewidywania przyszłości, algorytm sterowania PID zapewnia niezrównaną stabilność, wydajność i precyzję systemom, które w innym przypadku byłyby chaotyczne, marnotrawne i zawodne.
Od najprostszego regulatora temperatury po najbardziej zaawansowany napęd VFD wykorzystujący złożone procedury oszczędzania energii, algorytm sterowania PID jest wspólnym wątkiem. Opanowanie jego zasad i sztuki dostrajania jest i nadal będzie podstawową umiejętnością każdego wybitnego profesjonalisty w dziedzinie inżynierii, automatyzacji i kontroli procesów.
