በዘመናዊው የኢንደስትሪ አውቶሜሽን፣ የሃይል ቅልጥፍና እና ትክክለኛ የሞተር ቁጥጥር፣ ተለዋዋጭ ፍሪኩዌንሲ ድራይቭ (VFD) አስፈላጊ አካል ሆኗል። ፋብሪካን እያስተዳደርክ፣ የኤችአይቪኤሲ ሲስተም እያስኬድክ፣ ወይም የሞተር ቁጥጥር በሚፈልግ ማንኛውም መተግበሪያ ውስጥ እየተሳተፍክ፣ ቪኤፍዲ ምን እንደሆነ፣ እንዴት እንደሚሰራ መረዳት፣ እና እንደ VSD (ተለዋዋጭ ስፒድ ድራይቭ) እና ኢንቮርተር ድራይቭ ባሉ ተዛማጅ ቃላት መካከል ያለው ልዩነት ወሳኝ ነው። በሞተር የሚመሩ ስርዓቶቻቸውን ለማመቻቸት ለሚፈልግ ማንኛውም ሰው ለመረዳት ቀላል፣ ተግባራዊ እና ተገቢ በሆነ መንገድ እነዚህን ጽንሰ-ሀሳቦች እንከፋፍላቸዋለን።
ሀ ተለዋዋጭ ፍሪኩዌንሲ ድራይቭ (VFD) ፣ እንዲሁም ተለዋዋጭ የፍጥነት ድራይቭ (VSD) ወይም ኢንቫተርተር ድራይቭ በመባልም የሚታወቀው፣ ለሞተር የሚሰጠውን የኤሌክትሪክ ኃይል ድግግሞሽ በመቀየር የኤሌክትሪክ ሞተርን ፍጥነት የሚቆጣጠር ኤሌክትሮኒክ መሣሪያ ነው። VFDን ለመረዳት ቁልፉ የኤሌትሪክ ሞተርን ፍጥነት ለመቆጣጠር የኤሌትሪክ ሲግናል ድግግሞሹን (በኸርዝ፣ ኸርዝ የሚለካ) እንደሚያስተካክል በመገንዘብ ነው።
በተለዋዋጭ ጅረት (ኤሲ) ሞተር ውስጥ, ፍጥነቱ የሚወሰነው በሚሰጠው የኃይል ድግግሞሽ ነው. ለምሳሌ, በአብዛኛዎቹ ሀገሮች, የ AC ኃይል መደበኛ ድግግሞሽ 50 Hz ወይም 60 Hz ነው, እና ሞተሩ በዚህ ድግግሞሽ ላይ ተመስርቶ በቋሚ ፍጥነት ይሰራል. ነገር ግን፣ የሞተርን ፍጥነት (እንደ አድናቂዎች፣ ፓምፖች፣ ማጓጓዣዎች፣ ወዘተ የመሳሰሉትን መተግበሪያዎች) መለዋወጥ ካስፈለገዎት ቪኤፍዲ ያንን ድግግሞሽ እና የሞተርን ፍጥነት እንዲቀይሩ ያስችልዎታል።
1. Rectifier : መጪውን AC ቮልቴጅ ወደ ዲሲ ቮልቴጅ ይለውጣል.
2. የዲሲ ማገናኛ ፡- ከመስተካከያው የተገኘውን የዲሲ ቮልቴሽን ማለስለስ እና ለጊዜው ያከማቻል።
3. ኢንቮርተር ፡- የዲሲ ቮልቴጁን ወደ ተለዋዋጭ-ድግግሞሽ የኤሲ ውፅዓት ይለውጣል፣ እሱም ወደ ሞተሩ ይመገባል።
ለሞተር የሚቀርበውን ድግግሞሽ እና ቮልቴጅ በመቆጣጠር ቪኤፍዲዎች ትክክለኛ የሞተር ፍጥነት መቆጣጠሪያ፣ የተሻሻለ የኢነርጂ ቅልጥፍና እና የበለጠ የአሠራር ቅልጥፍናን ይሰጣሉ።
ቪኤፍዲዎች ብዙ ጥቅሞችን ይሰጣሉ፣ ይህም በተለያዩ ኢንዱስትሪዎች እና አፕሊኬሽኖች ውስጥ ተመራጭ ምርጫ ያደርጋቸዋል።
1. የኢነርጂ ውጤታማነት ፡- በፍላጎት ላይ ተመስርቶ የሞተርን ፍጥነት በማስተካከል፣ቪኤፍዲዎች የኃይል ፍጆታን በእጅጉ ሊቀንሱ ይችላሉ፣በተለይም ሞተሩ በሙሉ ፍጥነት መሮጥ በማይፈልግባቸው መተግበሪያዎች።
2. ወጪ ቆጣቢነት ፡ የተቀነሰ የሃይል አጠቃቀም በቀጥታ ወደ ዝቅተኛ የኤሌክትሪክ ሂሳቦች ያመራል፣ እና ቪኤፍዲዎች መበላሸትና እንባትን በመቀነስ የሞተርን እድሜ ለማራዘም ይረዳሉ።
3. የተሻሻለ የሂደት ቁጥጥር ፡- ቪኤፍዲዎች በተለዋዋጭ ፍጥነት ለሚፈልጉ እንደ ፓምፖች፣ ማጓጓዣዎች እና HVAC ሲስተሞች ላሉ አፕሊኬሽኖች አስፈላጊ የሆነውን በሞተር ፍጥነት ላይ ለስላሳ እና ትክክለኛ ቁጥጥር ይፈቅዳሉ።
4. የተቀነሰ ሜካኒካል ውጥረት ፡ የሞተር ፍጥነት ቀስ በቀስ የተስተካከለ በመሆኑ ስርዓቱ አነስተኛ የሜካኒካዊ ጭንቀት ያጋጥመዋል፣ ይህም ወደ ጥቂት ብልሽቶች እና የጥገና ወጪዎችን ይቀንሳል።
5. ለስላሳ ጅምር እና ማቆም ፡- ቪኤፍዲዎች የጠንካራ ጅምር እና ማቆሚያዎችን አስፈላጊነት ያስወግዳሉ፣ ይህም በስርዓቱ ሜካኒካል ክፍሎች ላይ ያለውን ተጽእኖ የሚቀንስ ለስላሳ ሽግግር ያቀርባል።
VSD (ተለዋዋጭ የፍጥነት አንፃፊ) እና ቪኤፍዲ (ተለዋዋጭ ፍሪኩዌንሲ ድራይቭ) የሚሉት ቃላት ብዙ ጊዜ በተለዋዋጭነት ጥቅም ላይ ይውላሉ፣ ግን በቴክኒካል፣ በትክክል ተመሳሳይ አይደሉም።
ቪኤስዲ የኤሌክትሪክ ሞተርን ፍጥነት ለመቆጣጠር የሚያገለግል መሳሪያን የሚያመለክት ሰፋ ያለ ቃል ነው። ቪኤፍዲ የቪኤስዲ ዓይነት ቢሆንም፣ ሌሎች ተለዋዋጭ የፍጥነት አንጻፊዎች የሚከተሉትን ያካትታሉ፡
· የዲሲ ድራይቮች ፡ እነዚህ የሞተርን ፍጥነት ለመቆጣጠር ቀጥተኛ ጅረት ይጠቀማሉ።
· መካኒካል ድራይቮች ፡ እነዚህ የሞተርን ፍጥነት ለማስተካከል እንደ ጊርስ፣ ፑሊ ወይም ቀበቶ ያሉ ሜካኒካል ክፍሎችን ይጠቀማሉ።
· የሃይድሮሊክ ወይም የሳንባ ምች አሽከርካሪዎች ፡- ፍጥነትን ለማስተካከል በፈሳሽ ላይ የተመሰረቱ ስርዓቶችን ይጠቀማሉ።
ስለዚህ፣ ሁሉም ቪኤፍዲዎች ቪኤስዲዎች ሲሆኑ፣ ሁሉም ቪኤስዲዎች ቪኤፍዲዎች አይደሉም። ቪኤስዲ የሚለው ቃል የሞተርን ፍጥነት ለሚቆጣጠረው በማንኛውም ቴክኖሎጂ ወይም ዘዴ ላይ ሊተገበር የሚችል ሲሆን ቪኤፍዲ ደግሞ የኤሲ ሞተርን ፍጥነት በፍሪኩዌንሲ ማስተካከያ የሚቆጣጠር የኤሌክትሮኒክስ መሳሪያን ያመለክታል።
ቀደም ሲል እንደተገለፀው ቪኤፍዲ የኤሌክትሮኒካዊ ዑደቶችን የሚጠቀም ልዩ የቪኤስዲ አይነት ሲሆን የኤሌክትሪክ አቅርቦቱን ድግግሞሽ ወደ AC ሞተር ይለዋወጣል። ቪኤፍዲዎች ብዙ ጊዜ የፍጥነት መቆጣጠሪያ እና የኢነርጂ ውጤታማነት ወሳኝ በሆኑባቸው ኢንዱስትሪዎች እና አፕሊኬሽኖች ውስጥ ያገለግላሉ። በመሠረቱ፣ ቪኤስዲ የሞተርን ፍጥነት የሚቆጣጠርበት ማንኛውንም ዘዴ ሊያመለክት ቢችልም፣ ቪኤፍዲ በተለይ ከኤሲ ሞተሮች ጋር የተገናኘ እና ፍሪኩዌንሲ ሞዲዩሽን ይጠቀማል።
በማጠቃለያው፣ ቪኤፍዲ የቪኤስዲ ንዑስ ስብስብ ነው፣ ነገር ግን ቪኤስዲ ሰፋ ያለ የፍጥነት መቆጣጠሪያ ዘዴዎችን ማለትም ሜካኒካል ወይም ፈሳሽ-ተኮር ዘዴዎችን ሊያመለክት ይችላል፣ ቪኤፍዲዎች ግን የኤሌክትሪክ ፍሪኩዌንሲ ለውጦችን በመጠቀም የኤሲ ሞተር ፍጥነትን በመቆጣጠር ላይ ብቻ ያሳስባቸዋል።
አሁን፣ VFD እና Inverter Drive የሚሉት ቃላት እንዴት እርስበርስ እንደሚዛመዱ እያሰቡ ይሆናል። ምንም እንኳን እነዚህ ቃላት አንዳንድ ጊዜ በተለዋዋጭነት ጥቅም ላይ ቢውሉም, ሊታወቁ የሚገባቸው ልዩነቶች አሉ.
ቪኤፍዲ ለሞተሩ የሚሰጠውን የኤሲ ሃይል ድግግሞሽ በመቀየር የኤሌትሪክ ሞተርን ፍጥነት ለመቆጣጠር የሚያገለግል ኤሌክትሮኒክ መሳሪያ ነው። ቀደም ሲል እንደተገለፀው ቪኤፍዲዎች የኢነርጂ ውጤታማነትን ለመጨመር እና ትክክለኛ የፍጥነት መቆጣጠሪያን ለማቅረብ በሰፊው ጥቅም ላይ ይውላሉ።
ኢንቮርተር አንፃፊ ወይም በቀላሉ ኢንቮርተር በመሠረቱ የቪኤፍዲ ዋና አካል ነው። የዲሲ ቮልቴጅን (ከማስተካከያው የተገኘ) ወደ ተለዋዋጭ ድግግሞሽ AC ውፅዓት የሚቀይር የስርዓቱን ክፍል ያመለክታል. ኢንቮርተር ድራይቮች እንደ ቪኤፍዲ ያለ ትልቅ ስርዓት አካል ሊሆኑ ይችላሉ፣ነገር ግን በሌሎች አፕሊኬሽኖች ውስጥ እንደ ታዳሽ የኃይል ስርዓቶች (የፀሀይ ወይም የንፋስ ሃይል) ወይም የማይቋረጥ የሃይል አቅርቦቶች (UPS) ላይ ሊጠቀሙበት ይችላሉ።
ስለዚህ፣ በVFD እና inverter drive መካከል ያለው ልዩነት በዋናነት የትርጉም እና ተግባራዊ ነው። ቪኤፍዲ የሞተርን ፍጥነት የሚቆጣጠረውን አጠቃላይ ስርዓት ሲያመለክት፣ ኢንቮርተር አንፃፊ በተለይ ተለዋዋጭ-ድግግሞሹን ውጤት የሚያመነጨውን የስርዓቱን ክፍል ያመለክታል።
ተለዋዋጭ ፍሪኩዌንሲ ድራይቭ (VFD) የሚቀርበውን ኃይል ድግግሞሽ እና ቮልቴጅ በማስተካከል የኤሌክትሪክ ሞተርን ፍጥነት ይቆጣጠራል። ይህ ሂደት አራት ቁልፍ ደረጃዎችን ያካትታል- የማስተካከያ , ማጣሪያ , ተገላቢጦሽ እና የፍጥነት መቆጣጠሪያ . እያንዳንዱ ደረጃ እንዴት እንደሚሰራ ዝርዝር መግለጫ እነሆ፡-
የመጀመሪያው ደረጃ ማስተካከያ (ወይም መቀየሪያ) በተለይም ባለ ስድስት-pulse diode ድልድይ ያካትታል። ይህ አካል መጪውን የሶስት-ደረጃ ተለዋጭ ጅረት (AC) ወደ ቀጥታ ጅረት (ዲሲ) ይለውጠዋል።
እንዴት እንደሚሰራ :
ማስተካከያው የአኖድ ቮልቴጅ ከካቶድ ቮልቴጅ ሲያልፍ ብቻ የአሁኑን ፍሰት እንዲፈቅዱ የተደረደሩ ስድስት ዳዮዶች ይዟል።
በማንኛውም ጊዜ፣ ሁለት ዳዮዶች ብቻ ይመራሉ-አንዱ ከአዎንታዊ የግማሽ ዑደት እና አንዱ ከ AC የሞገድ ቅርጽ አሉታዊ ግማሽ ዑደት።
ይህ መራጭ conduction ' ripple ዲሲ' በመባል የሚታወቀው ኤሲ ወደ የሚንቀጠቀጥ የዲሲ ውፅዓት ያስተካክለዋል።
ሞገድ ዲሲ በዲሲ አውቶቡስ ማጣሪያ ውስጥ ያልፋል ፣ ይህም የሞገድ ቅጹን በማለስለስ የተረጋጋ የዲሲ ቮልቴጅ ይፈጥራል።
የተካተቱ አካላት ፡-
Capacitors : በቮልቴጅ ጫፍ ጊዜ ከመጠን በላይ ኤሌክትሮኖችን ይምጡ እና በዲፕስ ጊዜ ይለቀቁ, ሞገድን ይቀንሳል.
Resistors : ተከታታይ ወይም በትይዩ በተገናኙ capacitors ላይ የቮልቴጅ ስርጭትን ያረጋግጡ።
ውጤት :
የተጣራው ዲሲ ቋሚ ይሆናል, ይህም ለቀጣዩ ደረጃ ቋሚ የኃይል አቅርቦት ያቀርባል.
የተስተካከለው ዲሲ ወደ ይመገባል ኢንቮርተር ፣ ይህም ኢንሱላድ ጌት ባይፖላር ትራንዚስተሮች (IGBTs) ይጠቀማል። ዲሲን ወደ ቁጥጥር ባለ ሶስት-ደረጃ AC ውፅዓት ለመቀየር
ቁልፍ እርምጃዎች :
የመቀያየር ተግባር ፡ IGBTs እንደ ባለከፍተኛ ፍጥነት መቀየሪያዎች ሆነው በሴኮንድ በሺዎች የሚቆጠሩ ጊዜዎች በተወሰኑ ጥንዶች በማብራት/ በማጥፋት (ለምሳሌ ከደረጃ 1 እስከ 2፣ ከደረጃ 2 እስከ 3) ይሰራሉ።
የPulse Width Modulation (PWM) ፡ የ IGBT መቀያየርን ቆይታ እና ጊዜ በመቀየር ኢንቮርተር ወደ ሳይን ሞገድ የሚጠጋ ደረጃ ያለው ሞገድ ያመነጫል።
የውጤት ማስተካከያ ፡- በPWM ቁጥጥር የሚደረግለት ውፅዓት የቮልቴጅ እና የድግግሞሽ ማስተካከያ ሲደረግ ሞተሮችን ለመንዳት ተስማሚ የሆነውን AC ያስመስላል።
የመጨረሻው ደረጃ የተገለበጠውን የኤሲ ድግግሞሽ በመቀየር የሞተርን ፍጥነት ይቆጣጠራል።
መርህ ፡ የሞተር ፍጥነት (RPM) ከ AC ፍሪኩዌንሲ ጋር ተመጣጣኝ ነው ፣
በተገለጸው መሰረት፡-
ቪኤፍዲዎች ፍጥነትን እንዴት እንደሚያስተካክሉ
ድግግሞሽ መጨመር የሞተር ፍጥነትን ይጨምራል.
ድግግሞሽን መቀነስ የሞተርን ፍጥነት ይቀንሳል.
VFD የውጤት ድግግሞሹን ለመቀየር የ IGBT መቀየሪያ ስርዓተ-ጥለትን በተለዋዋጭ ያስተካክላል፣ ይህም የሞተር አፈጻጸም ላይ ትክክለኛ ቁጥጥር ያደርጋል።
ቪኤፍዲዎች የሚከተሉትን ጨምሮ በተለያዩ ኢንዱስትሪዎች ውስጥ በተለያዩ አፕሊኬሽኖች ውስጥ ጥቅም ላይ ይውላሉ
1. HVAC ሲስተሞች ፡- ቪኤፍዲዎች በአየር ማቀዝቀዣ፣ ማሞቂያ እና አየር ማናፈሻ ስርዓቶች ውስጥ የደጋፊዎችን እና የፓምፖችን ፍጥነት ለመቆጣጠር፣ የሃይል አጠቃቀምን ለማመቻቸት እና ተፈላጊ የአካባቢ ሁኔታዎችን ለመጠበቅ ያገለግላሉ።
2. ፓምፖች ፡- ቪኤፍዲዎች በተለያዩ አፕሊኬሽኖች ውስጥ እንደ የውሃ ህክምና፣ የኢንዱስትሪ ሂደቶች እና መስኖ ያሉ የፓምፖችን ፍጥነት ይቆጣጠራሉ። በፍላጎት ላይ ተመስርቶ ውጤታማ የፍሰት ቁጥጥርን ይፈቅዳሉ.
3. ማጓጓዣዎች : ቪኤፍዲዎች በማምረቻ ፋብሪካዎች ውስጥ ለማጓጓዣ ቀበቶዎች ትክክለኛ የፍጥነት መቆጣጠሪያ ይሰጣሉ, ይህም የቁሳቁስን ፍሰት ለመቆጣጠር እና የምርት መስመሮችን ለማመቻቸት ይረዳል.
4. ክሬኖች እና ማንሻዎች : ቪኤፍዲዎች ለስላሳ አሠራር እና የማንሳት መሳሪያዎችን በትክክል ለመቆጣጠር, የሜካኒካዊ ጭንቀትን ለመቀነስ እና ደህንነትን ለማሻሻል ያስችላል.
5. የኢንዱስትሪ ማሽነሪዎች : ቪኤፍዲዎች አፈፃፀምን እና ምርታማነትን በማጎልበት በ CNC ማሽኖች ፣ ኤክስትራክተሮች ፣ ማደባለቅ እና ሌሎች ትክክለኛ መሣሪያዎች ውስጥ የሞተርን ፍጥነት ለመቆጣጠር ያገለግላሉ ።
ተለዋዋጭ ድግግሞሽ ድራይቮች (VFDs) በዘመናዊ የሞተር ቁጥጥር ስርዓቶች ውስጥ አስፈላጊ አካላት ናቸው። ለሞተር የሚሰጠውን የኤሌክትሪክ ኃይል ድግግሞሽ በመለዋወጥ፣ ቪኤፍዲዎች ትክክለኛ የፍጥነት መቆጣጠሪያን፣ የተሻሻለ የኢነርጂ ቅልጥፍናን እና የተራዘመ የመሳሪያ ህይወትን ያስችላሉ። ቪኤስዲ (ተለዋዋጭ ስፒድ ድራይቭ) ሰፋ ያለ ቃል ሲሆን የሞተር ፍጥነትን የሚቆጣጠሩ የተለያዩ ዘዴዎችን የሚያካትት ሲሆን ቪኤፍዲ ግን ፍሪኩዌንሲ በመቀየር የኤሲ ሞተር ፍጥነትን የሚቆጣጠሩ ኤሌክትሮኒክስ መሳሪያዎችን ይመለከታል።
VFD እና Inverter Drive የሚሉት ቃላት በቅርበት የተያያዙ ናቸው፣ ኢንቮርተር የቪኤፍዲ ስርዓት ቁልፍ አካል ነው። ቪኤፍዲዎች እንደ HVAC፣ ፓምፖች፣ ማጓጓዣዎች እና የኢንዱስትሪ ማሽነሪዎች ባሉ ተለዋዋጭ የፍጥነት ሞተር ኦፕሬሽን በሚፈልጉ ኢንዱስትሪዎች ውስጥ በብዛት ጥቅም ላይ ይውላሉ።

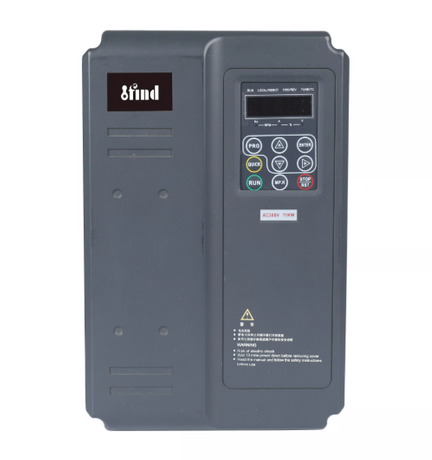

ቪኤፍዲዎችን ወደ ሲስተሞችዎ ለማዋሃድ እየፈለጉ ከሆነ ወይም የኃይል ቅልጥፍናዎን እና የአሠራር ቁጥጥርን እንዴት እንደሚያሳድጉ ተጨማሪ መረጃ ከፈለጉ Jiaxing IFIND Electromechanical Device Co., Ltd. ከፍተኛ ጥራት ያላቸውን የቪኤፍዲ መፍትሄዎችን ያቀርባል። ጎብኝ የ IFIND ኦፊሴላዊ ድረ-ገጽ የተለያዩ ምርቶችን ለመመርመር እና ለሞተር መቆጣጠሪያ ፍላጎቶችዎ ትክክለኛውን መፍትሄ ለማግኘት።
