Kaasaegses tööstusautomaatika, energiatõhususe ja mootori täpse juhtimise maailmas on muutuva sagedusega ajam (VFD) muutunud asendamatuks komponendiks. Olenemata sellest, kas haldate tehast, kasutate HVAC-süsteemi või olete seotud mis tahes mootori juhtimist nõudva rakendusega, on ülioluline mõista, mis on VFD, kuidas see toimib ja erinevused seotud terminite, nagu VSD (muutuva kiirusega ajam) ja inverteri ajam, vahel. Jaotame need mõisted nii, et need oleksid kergesti mõistetavad, praktilised ja asjakohased kõigile, kes soovivad oma mootoriga töötavaid süsteeme optimeerida.

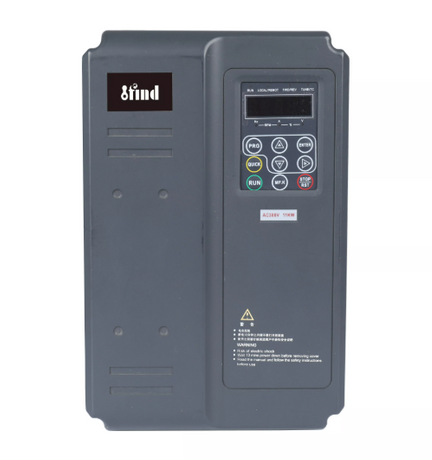

A Variable Frequency Drive (VFD) , tuntud ka kui muutuva kiirusega ajam (VSD) või inverterajam, on elektrooniline seade, mis juhib elektrimootori kiirust, muutes mootorile antava elektrienergia sagedust. VFD mõistmise võti seisneb äratundmises, et see reguleerib elektrisignaali sagedust (mõõdetuna hertsides, Hz), et reguleerida elektrimootori kiirust.
Vahelduvvoolumootoris määrab kiiruse toiteallika sagedus. Näiteks enamikus riikides on vahelduvvoolu standardsagedus 50 Hz või 60 Hz ja mootor töötab sellel sagedusel põhineva konstantse kiirusega. Kui teil on aga vaja mootori kiirust muuta (näiteks ventilaatorite, pumbade, konveierite jms jaoks), võimaldab VFD seda sagedust ja seega ka mootori kiirust muuta.
1. Alaldi : Muudab sissetuleva vahelduvpinge alalispingeks.
2. DC Link : pehmendab alaldist saadavat alalispinget ja salvestab selle ajutiselt.
3. Inverter : Muudab alalispinge tagasi muutuva sagedusega vahelduvvoolu väljundiks, mis suunatakse mootorisse.
Reguleerides mootorile antavat sagedust ja pinget, pakuvad VFD-d täpset mootori kiiruse reguleerimist, paremat energiatõhusust ja suuremat tööpaindlikkust.
VFD-d pakuvad mitmeid eeliseid, muutes need eelistatud valikuks erinevates tööstusharudes ja rakendustes:
1. Energiatõhusus : reguleerides mootori kiirust vastavalt nõudlusele, võivad VFD-d oluliselt vähendada energiatarbimist, eriti rakendustes, kus mootor ei pea kogu aeg täiskiirusel töötama.
2. Kulude kokkuhoid : väiksem energiakasutus toob kaasa elektriarvete vähenemise ning VFD-d aitavad pikendada ka mootorite eluiga, vähendades kulumist.
3. Täiustatud protsesside juhtimine : VFD-d võimaldavad sujuvalt ja täpselt juhtida mootori kiirust, mis on oluline muutuvat kiirust nõudvate rakenduste jaoks, nagu pumbad, konveierid ja HVAC-süsteemid.
4. Vähendatud mehaaniline pinge : kuna mootori kiirust reguleeritakse järk-järgult, kogeb süsteem vähem mehaanilist pinget, mis toob kaasa vähem rikkeid ja madalamaid hoolduskulusid.
5. Pehme käivitus ja seiskamine : VFD-d kõrvaldavad vajaduse raskete käivituste ja seiskamiste järele, tagades sujuva ülemineku, mis minimeerib süsteemi mehaanilistele osadele avalduvat mõju.
Mõisteid VSD (Variable Speed Drive) ja VFD (Variable Frequency Drive) kasutatakse sageli sünonüümidena, kuid tehniliselt pole need täpselt samad.
VSD on laiem termin, mis viitab mis tahes seadmele, mida kasutatakse elektrimootori kiiruse reguleerimiseks. Kuigi VFD on teatud tüüpi VSD, on muud tüüpi muutuva kiirusega draivid:
· Alalisvooluajamid : need kasutavad mootori kiiruse reguleerimiseks alalisvoolu.
· Mehaanilised ajamid : need kasutavad mootori kiiruse reguleerimiseks mehaanilisi komponente, nagu hammasrattad, rihmarattad või rihmad.
· Hüdraulilised või pneumaatilised ajamid : need kasutavad kiiruse reguleerimiseks vedelikupõhiseid süsteeme.
Seega, kuigi kõik VFD-d on VSD-d, ei ole kõik VSD-d VFD-d. Mõistet VSD saab rakendada mis tahes tehnoloogia või mehhanismi kohta, mis juhib mootori kiirust, samas kui VFD viitab konkreetselt elektroonilisele seadmele, mis juhib vahelduvvoolumootori kiirust sageduse reguleerimise kaudu.
Nagu varem mainitud, on VFD teatud tüüpi VSD, mis kasutab vahelduvvoolumootori elektritoite sageduse muutmiseks elektroonilisi ahelaid. VFD-sid kasutatakse sageli tööstusharudes ja rakendustes, kus kiiruse reguleerimine ja energiatõhusus on üliolulised. Sisuliselt, kuigi VSD võib viidata mis tahes mootori kiiruse juhtimise meetodile, on VFD konkreetselt seotud vahelduvvoolumootoritega ja kasutab sagedusmodulatsiooni.
Kokkuvõttes on VFD VSD alamhulk, kuid VSD võib viidata laiemale hulgale kiiruse reguleerimise meetoditele, sealhulgas mehaanilistele või vedelikupõhistele meetoditele, samas kui VFD-d on seotud ainult vahelduvvoolumootori kiiruse juhtimisega elektrilise sageduse muutuste abil.
Nüüd võite küsida, kuidas on terminid VFD ja Inverter Drive üksteisega seotud. Kuigi neid termineid kasutatakse mõnikord vaheldumisi, on siiski märkimist väärivad erinevused.
VFD on elektrooniline seade, mida kasutatakse elektrimootori kiiruse reguleerimiseks, muutes mootorile antava vahelduvvoolu sagedust. Nagu varem mainitud, kasutatakse VFD-sid laialdaselt energiatõhususe suurendamiseks ja kiiruse täpseks juhtimiseks.
Inverteri ajam või lihtsalt inverter on sisuliselt VFD põhikomponent. See viitab süsteemi osale, mis muundab alalispinge (saadud alaldist) muutuva sagedusega vahelduvvoolu väljundiks. Inverterajamid võivad olla osa suuremast süsteemist, nagu VFD, kuid neid saab kasutada ka muudes rakendustes, näiteks taastuvenergiasüsteemides (päikese- või tuuleenergia) või katkematu toiteallikates (UPS).
Seega on erinevus VFD ja inverteri ajami vahel peamiselt semantiline ja funktsionaalne. Kui VFD viitab kogu süsteemile, mis juhib mootori kiirust, siis inverteri ajam viitab konkreetselt süsteemi sellele osale, mis genereerib muutuva sagedusega väljundit.
Muutuva sagedusega ajam (VFD) juhib elektrimootori kiirust, reguleerides sellele tarnitava toite sagedust ja pinget. See protsess hõlmab nelja peamist etappi: inversioon , ja , rektifikatsioonifiltri kiiruse reguleerimine . Siin on üksikasjalik jaotus iga etapi toimimise kohta:
Esimene etapp hõlmab alaldit (või muundurit), tavaliselt kuue impulsi dioodsilda. See komponent muudab sissetuleva kolmefaasilise vahelduvvoolu (AC) alalisvooluks (DC).
Kuidas see töötab :
Alaldi sisaldab kuut dioodi, mis on paigutatud võimaldama voolu voolamist ainult siis, kui anoodi pinge ületab katoodi pinge.
Igal hetkel juhivad ainult kaks dioodi – üks vahelduvvoolu lainekuju positiivsest pooltsüklist ja teine negatiivsest pooltsüklist.
See selektiivne juhtivus alaldab vahelduvvoolu pulseerivaks alalisvoolu väljundiks, mida nimetatakse 'pulseerivaks alalisvooluks'.
Alalisvoolu pulsatsioon läbib seejärel alalisvoolu siinifiltrit , mis silub lainekuju, et luua stabiilne alalispinge.
Kaasatud komponendid :
Kondensaatorid : neelavad üleliigsed elektronid pinge tippude ajal ja vabastavad need languste ajal, vähendades pulsatsiooni.
Takistid : tagage pinge ühtlane jaotus järjestikku või paralleelselt ühendatud kondensaatorite vahel.
Tulemus :
filtreeritud alalisvool muutub peaaegu konstantseks, tagades järgmise etapi jaoks püsiva toiteallika.
Silutud alalisvoolu juhitakse inverterisse , mis kasutab isoleeritud paisuga bipolaarseid transistore (IGBT) alalisvoolu teisendamiseks juhitavaks kolmefaasiliseks vahelduvvoolu väljundiks.
Peamised sammud :
Lülitustegevus : IGBT-d toimivad kiirete lülititena, mis lülituvad sisse/välja tuhandeid kordi sekundis kindlate paaride kaupa (nt faas 1 kuni 2, faas 2 kuni 3).
Impulsi laiuse modulatsioon (PWM) : muutes IGBT-lülituse kestust ja ajastust, genereerib inverter astmelise lainekuju, mis on ligikaudne siinuslainele.
Väljundi reguleerimine : PWM-juhitav väljund jäljendab mootorite juhtimiseks sobivat vahelduvvoolu, võimaldades samal ajal pinget ja sagedust reguleerida.
Viimane etapp reguleerib mootori kiirust, muutes pööratud vahelduvvoolu sagedust.
Põhimõte :
Mootori kiirus (RPM) on võrdeline vahelduvvoolu sagedusega, nagu on määratletud:
Kuidas VFD-d kiirust reguleerivad :
Sageduse suurendamine suurendab mootori kiirust.
Sageduse vähendamine vähendab mootori kiirust.
VFD reguleerib dünaamiliselt IGBT lülitusmustrit, et muuta väljundsagedust, võimaldades mootori jõudlust täpselt juhtida.
VFD-sid kasutatakse erinevates tööstusharudes paljudes rakendustes, sealhulgas:
1. HVAC-süsteemid : VFD-sid kasutatakse kliima-, kütte- ja ventilatsioonisüsteemides ventilaatorite ja pumpade kiiruse reguleerimiseks, energiatarbimise optimeerimiseks ja soovitud keskkonnatingimuste säilitamiseks.
2. Pumbad : VFD-d juhivad pumpade kiirust erinevates rakendustes, nagu veepuhastus, tööstuslikud protsessid ja niisutamine. Need võimaldavad tõhusat voolu reguleerimist vastavalt nõudlusele.
3. Konveierid : VFD-d tagavad tootmisettevõtete konveierilintide täpse kiiruse reguleerimise, aidates reguleerida materjalide voogu ja optimeerida tootmisliine.
4. Kraanad ja tõstukid : VFD-d võimaldavad tõsteseadmete sujuvat töötamist ja täpset juhtimist, vähendades mehaanilist pinget ja parandades ohutust.
5. Tööstusmasinad : VFD-sid kasutatakse CNC-masinate, ekstruuderite, segistite ja muude täppisseadmete mootorite kiiruse reguleerimiseks, suurendades jõudlust ja tootlikkust.
Muutuva sagedusega ajamid (VFD) on kaasaegsete mootorijuhtimissüsteemide olulised komponendid. Mootorile tarnitava elektrienergia sageduse muutmisega võimaldavad VFD-d täpset kiiruse reguleerimist, paremat energiatõhusust ja pikendavad seadme kasutusiga. Kui VSD (Variable Speed Drive) on laiem mõiste, mis hõlmab erinevaid mootori kiiruse reguleerimise meetodeid, siis VFD viitab konkreetselt elektroonilistele seadmetele, mis reguleerivad vahelduvvoolumootori kiirust sageduse moduleerimise teel.
Mõisted VFD ja Inverter Drive on omavahel tihedalt seotud, kusjuures muundur on VFD süsteemi põhikomponent. VFD-sid kasutatakse tavaliselt tööstusharudes, mis nõuavad muutuva kiirusega mootoritööd, nagu HVAC, pumbad, konveierid ja tööstusmasinad.
Kui soovite integreerida VFD-sid oma süsteemidesse või vajate lisateavet selle kohta, kuidas need saaksid teie energiatõhusust ja tööjuhtimist parandada, pakub Jiaxing IFIND Electromechanical Device Co., Ltd. tippkvaliteediga VFD-lahendusi. Külastage IFIND ametlikul veebisaidil , et tutvuda nende tootevalikuga ja leida õige lahendus teie mootori juhtimise vajadustele.
