Στον σύγχρονο κόσμο του βιομηχανικού αυτοματισμού, της ενεργειακής απόδοσης και του ελέγχου κινητήρα ακριβείας, το Variable Frequency Drive (VFD) έχει γίνει ένα απαραίτητο εξάρτημα. Είτε διαχειρίζεστε ένα εργοστάσιο, είτε εκτελείτε σύστημα HVAC είτε συμμετέχετε σε οποιαδήποτε εφαρμογή που απαιτεί έλεγχο κινητήρα, η κατανόηση του τι είναι ένα VFD, πώς λειτουργεί και οι διαφορές μεταξύ σχετικών όρων όπως το VSD (Variable Speed Drive) και η μονάδα μετατροπέα είναι ζωτικής σημασίας. Θα αναλύσουμε αυτές τις έννοιες με τρόπο που να είναι κατανοητός, πρακτικός και σχετικός για όποιον θέλει να βελτιστοποιήσει τα συστήματα που κινούνται με κινητήρα.

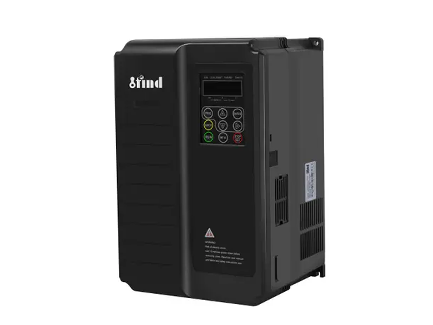

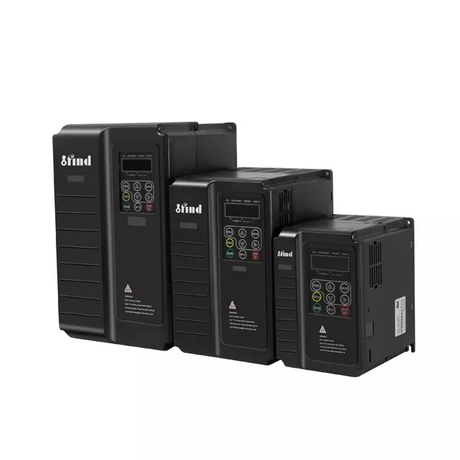

ΕΝΑ Το Variable Frequency Drive (VFD) , γνωστό και ως μεταβλητή ταχύτητα κίνησης (VSD) ή μετατροπέας, είναι μια ηλεκτρονική συσκευή που ελέγχει την ταχύτητα ενός ηλεκτρικού κινητήρα μεταβάλλοντας τη συχνότητα της ηλεκτρικής ισχύος που παρέχεται στον κινητήρα. Το κλειδί για την κατανόηση ενός VFD έγκειται στην αναγνώριση ότι προσαρμόζει τη συχνότητα (μετρούμενη σε Hertz, Hz) του ηλεκτρικού σήματος για τον έλεγχο της ταχύτητας ενός ηλεκτροκινητήρα.
Σε έναν κινητήρα εναλλασσόμενου ρεύματος (AC), η ταχύτητα καθορίζεται από τη συχνότητα της ισχύος που παρέχεται. Για παράδειγμα, στις περισσότερες χώρες, η τυπική συχνότητα εναλλασσόμενου ρεύματος είναι 50 Hz ή 60 Hz και ο κινητήρας θα λειτουργεί με σταθερή ταχύτητα βάσει αυτής της συχνότητας. Ωστόσο, εάν χρειάζεται να αλλάξετε την ταχύτητα του κινητήρα (για εφαρμογές όπως ανεμιστήρες, αντλίες, μεταφορείς κ.λπ.), ένα VFD σάς επιτρέπει να αλλάξετε αυτή τη συχνότητα και συνεπώς την ταχύτητα του κινητήρα.
1. Rectifier : Μετατρέπει την εισερχόμενη τάση AC σε τάση συνεχούς ρεύματος.
2. DC Link : Εξομαλύνει την τάση DC που λαμβάνεται από τον ανορθωτή και την αποθηκεύει προσωρινά.
3. Inverter : Μετατρέπει την τάση DC ξανά σε έξοδο AC μεταβλητής συχνότητας, η οποία τροφοδοτείται στον κινητήρα.
Με τον έλεγχο της συχνότητας και της τάσης που παρέχεται στον κινητήρα, τα VFD παρέχουν ακριβή έλεγχο της ταχύτητας του κινητήρα, βελτιωμένη ενεργειακή απόδοση και μεγαλύτερη λειτουργική ευελιξία.
Τα VFD προσφέρουν πολλά πλεονεκτήματα, καθιστώντας τα μια προτιμώμενη επιλογή σε διάφορους κλάδους και εφαρμογές:
1. Ενεργειακή απόδοση : Προσαρμόζοντας την ταχύτητα του κινητήρα με βάση τη ζήτηση, τα VFD μπορούν να μειώσουν σημαντικά την κατανάλωση ενέργειας, ειδικά σε εφαρμογές όπου ο κινητήρας δεν χρειάζεται να λειτουργεί σε πλήρη ταχύτητα όλη την ώρα.
2. Εξοικονόμηση κόστους : Η μειωμένη κατανάλωση ενέργειας οδηγεί άμεσα σε χαμηλότερους λογαριασμούς ηλεκτρικού ρεύματος και τα VFD συμβάλλουν επίσης στην παράταση της διάρκειας ζωής των κινητήρων μειώνοντας τη φθορά.
3. Βελτιωμένος έλεγχος διαδικασίας : Τα VFD επιτρέπουν ομαλό, ακριβή έλεγχο της ταχύτητας του κινητήρα, κάτι που είναι απαραίτητο για εφαρμογές που απαιτούν μεταβλητές ταχύτητες, όπως αντλίες, μεταφορείς και συστήματα HVAC.
4. Μειωμένη μηχανική καταπόνηση : Εφόσον η ταχύτητα του κινητήρα ρυθμίζεται σταδιακά, το σύστημα αντιμετωπίζει λιγότερη μηχανική καταπόνηση, οδηγώντας σε λιγότερες βλάβες και χαμηλότερο κόστος συντήρησης.
5. Soft Start and Stop : Τα VFD εξαλείφουν την ανάγκη για σκληρές εκκινήσεις και στάσεις, παρέχοντας μια ομαλή μετάβαση που ελαχιστοποιεί την επίδραση στα μηχανικά μέρη του συστήματος.
Οι όροι VSD (Variable Speed Drive) και VFD (Variable Frequency Drive) χρησιμοποιούνται συχνά εναλλακτικά, αλλά τεχνικά δεν είναι ακριβώς οι ίδιοι.
Το VSD είναι ένας ευρύτερος όρος που αναφέρεται σε οποιαδήποτε συσκευή που χρησιμοποιείται για τον έλεγχο της ταχύτητας ενός ηλεκτροκινητήρα. Ενώ το VFD είναι ένας τύπος VSD, άλλοι τύποι μονάδων μεταβλητής ταχύτητας περιλαμβάνουν:
· Δίσκοι DC : Χρησιμοποιούν συνεχές ρεύμα για τον έλεγχο της ταχύτητας του κινητήρα.
· Μηχανικοί κινητήρες : Χρησιμοποιούν μηχανικά εξαρτήματα, όπως γρανάζια, τροχαλίες ή ιμάντες, για τη ρύθμιση της ταχύτητας του κινητήρα.
· Υδραυλικοί ή πνευματικοί κινητήρες : Χρησιμοποιούν συστήματα που βασίζονται σε υγρά για τη ρύθμιση της ταχύτητας.
Επομένως, ενώ όλα τα VFD είναι VSD, δεν είναι όλα τα VSD VFD. Ο όρος VSD μπορεί να εφαρμοστεί σε οποιαδήποτε τεχνολογία ή μηχανισμό που ελέγχει την ταχύτητα του κινητήρα, ενώ το VFD αναφέρεται συγκεκριμένα στην ηλεκτρονική συσκευή που ελέγχει την ταχύτητα ενός κινητήρα AC μέσω ρύθμισης συχνότητας.
Όπως αναφέρθηκε προηγουμένως, ένα VFD είναι ένας συγκεκριμένος τύπος VSD που χρησιμοποιεί ηλεκτρονικά κυκλώματα για να μεταβάλλει τη συχνότητα της ηλεκτρικής παροχής σε έναν κινητήρα AC. Τα VFD χρησιμοποιούνται συχνά σε βιομηχανίες και εφαρμογές όπου ο έλεγχος της ταχύτητας και η ενεργειακή απόδοση είναι ζωτικής σημασίας. Στην ουσία, ενώ ένα VSD μπορεί να αναφέρεται σε οποιαδήποτε μέθοδο ελέγχου της ταχύτητας του κινητήρα, ένα VFD σχετίζεται ειδικά με κινητήρες AC και χρησιμοποιεί διαμόρφωση συχνότητας.
Συνοπτικά, το VFD είναι ένα υποσύνολο του VSD, αλλά το VSD μπορεί να αναφέρεται σε ένα ευρύτερο φάσμα μεθόδων ελέγχου ταχύτητας, συμπεριλαμβανομένων μηχανικών ή μεθόδων που βασίζονται σε υγρά, ενώ τα VFD ασχολούνται αποκλειστικά με τον έλεγχο της ταχύτητας του κινητήρα AC χρησιμοποιώντας αλλαγές ηλεκτρικών συχνοτήτων.
Τώρα, ίσως αναρωτιέστε πώς σχετίζονται μεταξύ τους οι όροι VFD και Inverter Drive. Αν και μερικές φορές αυτοί οι όροι χρησιμοποιούνται εναλλακτικά, υπάρχουν διακρίσεις που αξίζει να σημειωθούν.
Το VFD είναι μια ηλεκτρονική συσκευή που χρησιμοποιείται για τον έλεγχο της ταχύτητας ενός ηλεκτροκινητήρα μεταβάλλοντας τη συχνότητα του εναλλασσόμενου ρεύματος που παρέχεται στον κινητήρα. Όπως αναφέρθηκε προηγουμένως, τα VFD χρησιμοποιούνται ευρέως για τη βελτίωση της ενεργειακής απόδοσης και την παροχή ακριβούς ελέγχου ταχύτητας.
Ένας μετατροπέας κίνησης, ή απλά ένας μετατροπέας, είναι ουσιαστικά το βασικό συστατικό ενός VFD. Αναφέρεται στο τμήμα του συστήματος που μετατρέπει την τάση DC (που λαμβάνεται από τον ανορθωτή) σε έξοδο AC μεταβλητής συχνότητας. Οι κινητήρες μετατροπέα μπορούν να αποτελούν μέρος ενός μεγαλύτερου συστήματος όπως ένα VFD, αλλά μπορούν επίσης να χρησιμοποιηθούν σε άλλες εφαρμογές, όπως σε συστήματα ανανεώσιμων πηγών ενέργειας (ηλιακή ή αιολική ενέργεια) ή σε αδιάλειπτα τροφοδοτικά (UPS).
Έτσι, η διαφορά μεταξύ VFD και μετατροπέα είναι κυρίως σημασιολογική και λειτουργική. Ενώ το VFD αναφέρεται σε ολόκληρο το σύστημα που ελέγχει την ταχύτητα του κινητήρα, μια μονάδα μετατροπέα αναφέρεται συγκεκριμένα στο τμήμα του συστήματος που παράγει την έξοδο μεταβλητής συχνότητας.
Μια μονάδα μεταβλητής συχνότητας (VFD) ελέγχει την ταχύτητα ενός ηλεκτροκινητήρα ρυθμίζοντας τη συχνότητα και την τάση της ισχύος που παρέχεται σε αυτόν. Αυτή η διαδικασία περιλαμβάνει τέσσερα βασικά στάδια: διόρθωσης , διήθησης , αναστροφή και έλεγχος ταχύτητας . Ακολουθεί μια λεπτομερής ανάλυση του πώς λειτουργεί κάθε στάδιο:
Το πρώτο στάδιο περιλαμβάνει έναν ανορθωτή (ή μετατροπέα), συνήθως μια γέφυρα διόδου έξι παλμών. Αυτό το εξάρτημα μετατρέπει το εισερχόμενο τριφασικό εναλλασσόμενο ρεύμα (AC) σε συνεχές ρεύμα (DC).
Πώς λειτουργεί :
Ο ανορθωτής περιέχει έξι διόδους διατεταγμένες ώστε να επιτρέπουν τη ροή ρεύματος μόνο όταν η τάση της ανόδου υπερβαίνει την τάση της καθόδου.
Σε κάθε δεδομένη στιγμή, μόνο δύο δίοδοι αγώγουν — μία από το θετικό μισό κύκλο και μία από τον αρνητικό μισό κύκλο της κυματομορφής AC.
Αυτή η επιλεκτική αγωγιμότητα ανορθώνει το εναλλασσόμενο ρεύμα σε μια παλλόμενη έξοδο συνεχούς ρεύματος, γνωστή ως 'κυμματισμένο DC.'
Ο κυματισμός συνεχούς ρεύματος περνά έπειτα από ένα φίλτρο διαύλου DC , το οποίο εξομαλύνει την κυματομορφή για να δημιουργήσει σταθερή τάση συνεχούς ρεύματος.
Συστατικά που εμπλέκονται :
Πυκνωτές : Απορροφούν τα πλεονάζοντα ηλεκτρόνια κατά τις κορυφές τάσης και τα απελευθερώνουν κατά τις βυθίσεις, μειώνοντας την κυματοποίηση.
Αντιστάσεις : Εξασφαλίστε ομοιόμορφη κατανομή τάσης στους πυκνωτές που συνδέονται σε σειρά ή παράλληλα.
Αποτέλεσμα :
Το φιλτραρισμένο DC γίνεται σχεδόν σταθερό, παρέχοντας σταθερή παροχή ρεύματος για το επόμενο στάδιο.
Το εξομαλυνόμενο DC τροφοδοτείται σε έναν μετατροπέα , ο οποίος χρησιμοποιεί διπολικά τρανζίστορ με μόνωση πύλης (IGBT) για να μετατρέψει το DC σε ελεγχόμενη τριφασική έξοδο AC.
Βασικά βήματα :
Ενέργεια εναλλαγής : Τα IGBT λειτουργούν ως διακόπτες υψηλής ταχύτητας, ενεργοποιώντας/απενεργοποιώντας χιλιάδες φορές ανά δευτερόλεπτο σε συγκεκριμένα ζεύγη (π.χ. Φάση 1 έως 2, Φάση 2 έως 3).
Διαμόρφωση πλάτους παλμού (PWM) : Μεταβάλλοντας τη διάρκεια και το χρονισμό της μεταγωγής IGBT, ο μετατροπέας δημιουργεί μια κλιμακωτή κυματομορφή που προσεγγίζει ένα ημιτονοειδές κύμα.
Ρύθμιση εξόδου : Η ελεγχόμενη από PWM έξοδο μιμείται το AC κατάλληλο για οδήγηση κινητήρων, ενώ επιτρέπει ρυθμίσεις στην τάση και τη συχνότητα.
Το τελικό στάδιο ρυθμίζει την ταχύτητα του κινητήρα αλλάζοντας τη συχνότητα του ανεστραμμένου AC.
Αρχή :
Η ταχύτητα κινητήρα (RPM) είναι ανάλογη της συχνότητας AC, όπως ορίζεται από:
Πώς τα VFD προσαρμόζουν την ταχύτητα :
Η αύξηση της συχνότητας αυξάνει την ταχύτητα του κινητήρα.
Η μείωση της συχνότητας μειώνει την ταχύτητα του κινητήρα.
Το VFD προσαρμόζει δυναμικά το μοτίβο μεταγωγής IGBT για να μεταβάλλει τη συχνότητα εξόδου, επιτρέποντας τον ακριβή έλεγχο της απόδοσης του κινητήρα.
Τα VFD χρησιμοποιούνται σε ένα ευρύ φάσμα εφαρμογών σε διαφορετικούς κλάδους, όπως:
1. Συστήματα HVAC : Τα VFD χρησιμοποιούνται σε συστήματα κλιματισμού, θέρμανσης και αερισμού για τον έλεγχο της ταχύτητας των ανεμιστήρων και των αντλιών, βελτιστοποιώντας τη χρήση ενέργειας και διατηρώντας τις επιθυμητές περιβαλλοντικές συνθήκες.
2. Αντλίες : Τα VFD ελέγχουν την ταχύτητα των αντλιών σε διάφορες εφαρμογές όπως επεξεργασία νερού, βιομηχανικές διεργασίες και άρδευση. Επιτρέπουν αποτελεσματικό έλεγχο ροής με βάση τη ζήτηση.
3. Μεταφορείς : Τα VFD παρέχουν ακριβή έλεγχο ταχύτητας για τους μεταφορικούς ιμάντες σε εργοστάσια παραγωγής, βοηθώντας στη ρύθμιση της ροής των υλικών και στη βελτιστοποίηση των γραμμών παραγωγής.
4. Γερανοί και ανυψωτικά : Τα VFD επιτρέπουν την ομαλή λειτουργία και τον ακριβή έλεγχο του ανυψωτικού εξοπλισμού, μειώνοντας τη μηχανική καταπόνηση και βελτιώνοντας την ασφάλεια.
5. Βιομηχανικά μηχανήματα : Τα VFD χρησιμοποιούνται για τον έλεγχο της ταχύτητας των κινητήρων σε μηχανές CNC, εξωθητές, αναμικτήρες και άλλο εξοπλισμό ακριβείας, βελτιώνοντας την απόδοση και την παραγωγικότητα.
Οι μονάδες μεταβλητής συχνότητας (VFD) είναι βασικά στοιχεία στα σύγχρονα συστήματα ελέγχου κινητήρα. Μεταβάλλοντας τη συχνότητα της ηλεκτρικής ισχύος που παρέχεται σε έναν κινητήρα, τα VFD επιτρέπουν ακριβή έλεγχο της ταχύτητας, βελτιωμένη ενεργειακή απόδοση και παρατεταμένη διάρκεια ζωής του εξοπλισμού. Ενώ το VSD (Variable Speed Drive) είναι ένας ευρύτερος όρος που περιλαμβάνει διάφορες μεθόδους ελέγχου της ταχύτητας του κινητήρα, το VFD αναφέρεται συγκεκριμένα στις ηλεκτρονικές συσκευές που ελέγχουν την ταχύτητα του κινητήρα AC διαμορφώνοντας τη συχνότητα.
Οι όροι VFD και Inverter Drive συνδέονται στενά, με έναν μετατροπέα να αποτελεί βασικό στοιχείο ενός συστήματος VFD. Τα VFD χρησιμοποιούνται συνήθως σε βιομηχανίες που απαιτούν λειτουργία κινητήρα μεταβλητής ταχύτητας, όπως HVAC, αντλίες, μεταφορείς και βιομηχανικά μηχανήματα.
