فهم محركات التردد المتغير (VFD)

في العالم الحديث للأتمتة الصناعية، وكفاءة الطاقة، والتحكم الدقيق في المحركات، أصبح محرك التردد المتغير (VFD) مكونًا لا غنى عنه. سواء كنت تدير مصنعًا، أو تقوم بتشغيل نظام HVAC، أو تشارك في أي تطبيق يتطلب التحكم في المحرك، فإن فهم ماهية VFD، وكيف يعمل، والاختلافات بين المصطلحات ذات الصلة مثل VSD (محرك السرعة المتغير) ومحرك العاكس أمر بالغ الأهمية. سنقوم بتحليل هذه المفاهيم بطريقة سهلة الفهم وعملية وملائمة لأي شخص يتطلع إلى تحسين أنظمته التي تعمل بمحرك.

ما هو محرك التردد المتغير (VFD)؟

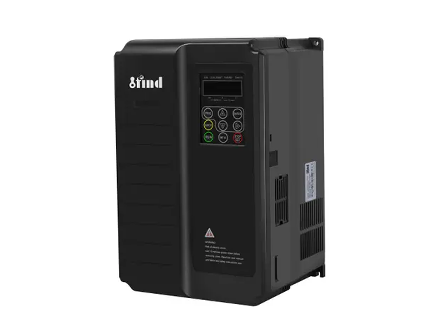

أ محرك التردد المتغير (VFD) ، المعروف أيضًا باسم محرك متغير السرعة (VSD) أو محرك عاكس، هو جهاز إلكتروني يتحكم في سرعة المحرك الكهربائي عن طريق تغيير تردد الطاقة الكهربائية الموردة للمحرك. يكمن مفتاح فهم VFD في إدراك أنه يضبط التردد (المقاس بالهرتز، هرتز) للإشارة الكهربائية للتحكم في سرعة المحرك الكهربائي.

في محرك التيار المتردد (AC)، يتم تحديد السرعة من خلال تردد الطاقة الموردة. على سبيل المثال، في معظم البلدان، يكون التردد القياسي لطاقة التيار المتردد هو 50 هرتز أو 60 هرتز، وسيعمل المحرك بسرعة ثابتة بناءً على هذا التردد. ومع ذلك، إذا كنت بحاجة إلى تغيير سرعة المحرك (لتطبيقات مثل المراوح، والمضخات، والناقلات، وما إلى ذلك)، فإن VFD يسمح لك بتغيير هذا التردد وبالتالي سرعة المحرك.

المكونات الرئيسية لـ VFD:

1. المقوم : يحول جهد التيار المتردد الوارد إلى جهد تيار مستمر.

2. رابط DC : يعمل على تنعيم جهد التيار المستمر الذي تم الحصول عليه من المقوم وتخزينه مؤقتًا.

3. العاكس : يحول جهد التيار المستمر مرة أخرى إلى مخرج تيار متردد متغير التردد، والذي يتم تغذيته للمحرك.

من خلال التحكم في التردد والجهد المزود للمحرك، توفر VFDs تحكمًا دقيقًا في سرعة المحرك، وكفاءة طاقة محسنة، ومرونة تشغيلية أكبر.

ما هي فوائد استخدام VFD؟

تقدم VFDs العديد من المزايا، مما يجعلها الخيار المفضل في مختلف الصناعات والتطبيقات:

1. كفاءة الطاقة : من خلال ضبط سرعة المحرك بناءً على الطلب، يمكن لـ VFDs تقليل استهلاك الطاقة بشكل كبير، خاصة في التطبيقات التي لا يحتاج فيها المحرك إلى التشغيل بأقصى سرعة طوال الوقت.

2. توفير التكلفة : يؤدي انخفاض استخدام الطاقة بشكل مباشر إلى انخفاض فواتير الكهرباء، كما تساعد VFDs أيضًا على إطالة عمر المحركات عن طريق تقليل التآكل.

3. التحكم المحسن في العملية : تسمح VFDs بالتحكم السلس والدقيق في سرعة المحرك، وهو أمر ضروري للتطبيقات التي تتطلب سرعات متغيرة، مثل المضخات والناقلات وأنظمة التدفئة والتهوية وتكييف الهواء (HVAC).

4. تقليل الضغط الميكانيكي : نظرًا لضبط سرعة المحرك تدريجيًا، يتعرض النظام لضغط ميكانيكي أقل، مما يؤدي إلى تقليل الأعطال وانخفاض تكاليف الصيانة.

5. التشغيل والإيقاف الناعم : تلغي محركات VFD الحاجة إلى عمليات التشغيل والتوقف الصعبة، مما يوفر انتقالًا سلسًا يقلل من التأثير على الأجزاء الميكانيكية للنظام.

ما هو الفرق بين VSD وVFD؟

غالبًا ما يتم استخدام المصطلحين VSD (محرك السرعة المتغيرة) وVFD (محرك التردد المتغير) بالتبادل، لكن من الناحية الفنية، فهما ليسا متماثلين تمامًا.

1. VSD (محرك متغير السرعة):

VSD هو مصطلح أوسع يشير إلى أي جهاز يستخدم للتحكم في سرعة المحرك الكهربائي. في حين أن VFD هو نوع من VSD، فإن الأنواع الأخرى من محركات الأقراص ذات السرعة المتغيرة تشمل:

·  محركات التيار المستمر : تستخدم التيار المباشر للتحكم في سرعة المحرك.

·  محركات ميكانيكية : تستخدم مكونات ميكانيكية، مثل التروس أو البكرات أو الأحزمة، لضبط سرعة المحرك.

·  المحركات الهيدروليكية أو الهوائية : تستخدم هذه الأنظمة المعتمدة على السوائل لضبط السرعة.

لذلك، في حين أن جميع VFDs هي VSDs، ليست كل VSDs هي VFDs. يمكن تطبيق مصطلح VSD على أي تقنية أو آلية تتحكم في سرعة المحرك، في حين يشير VFD على وجه التحديد إلى الجهاز الإلكتروني الذي يتحكم في سرعة محرك التيار المتردد من خلال ضبط التردد.

2. VFD (محرك التردد المتغير):

كما ذكرنا سابقًا، فإن VFD هو نوع محدد من VSD يستخدم الدوائر الإلكترونية لتغيير تردد الإمداد الكهربائي إلى محرك التيار المتردد. غالبًا ما يتم استخدام VFDs في الصناعات والتطبيقات التي يكون فيها التحكم في السرعة وكفاءة الطاقة أمرًا بالغ الأهمية. في جوهر الأمر، في حين أن VSD يمكن أن يشير إلى أي طريقة للتحكم في سرعة المحرك، فإن VFD يرتبط بشكل خاص بمحركات التيار المتردد ويستخدم تعديل التردد.

باختصار، VFD هي مجموعة فرعية من VSD، لكن VSD يمكن أن يشير إلى نطاق أوسع من طرق التحكم في السرعة، بما في ذلك الطرق الميكانيكية أو القائمة على السوائل، بينما تهتم VFD فقط بالتحكم في سرعة محرك التيار المتردد باستخدام تغيرات التردد الكهربائي.

ما هو الفرق بين VFD ومحرك العاكس؟

الآن، ربما تتساءل عن كيفية ارتباط مصطلحي VFD وInverter Drive ببعضهما البعض. على الرغم من أن هذه المصطلحات تستخدم في بعض الأحيان بالتبادل، إلا أن هناك اختلافات جديرة بالملاحظة.

1. VFD (محرك التردد المتغير):

VFD هو جهاز إلكتروني يستخدم للتحكم في سرعة المحرك الكهربائي عن طريق تغيير تردد طاقة التيار المتردد الموردة للمحرك. كما ناقشنا سابقًا، يتم استخدام VFDs على نطاق واسع لتعزيز كفاءة الطاقة وتوفير التحكم الدقيق في السرعة.

2. محرك العاكس:

يعد محرك العاكس، أو ببساطة العاكس، هو المكون الأساسي لـ VFD. يشير إلى جزء النظام الذي يحول جهد التيار المستمر (الذي تم الحصول عليه من المقوم) إلى خرج تيار متردد متغير التردد. يمكن أن تكون المحركات العاكسة جزءًا من نظام أكبر مثل VFD، ولكن يمكن استخدامها أيضًا في تطبيقات أخرى، مثل أنظمة الطاقة المتجددة (الطاقة الشمسية أو طاقة الرياح) أو إمدادات الطاقة غير المنقطعة (UPS).

لذا، فإن الفرق بين VFD ومحرك العاكس هو في الأساس اختلاف دلالي ووظيفي. بينما يشير VFD إلى النظام بأكمله الذي يتحكم في سرعة المحرك، يشير محرك العاكس على وجه التحديد إلى جزء النظام الذي يولد مخرجات التردد المتغير.

كيف يعمل VFD؟

يتحكم محرك التردد المتغير (VFD) في سرعة المحرك الكهربائي عن طريق ضبط تردد وجهد الطاقة الموردة إليه. تتضمن هذه العملية أربع مراحل رئيسية:  تصحيح , الترشيح , العكسي ،  والتحكم في السرعة . فيما يلي تفصيل تفصيلي لكيفية عمل كل مرحلة:

تصحيح - تحويل التيار المتردد إلى العاصمة

تتضمن المرحلة الأولى  مقومًا  (أو محولًا)، وعادةً ما يكون جسرًا ثنائيًا بستة نبضات. يقوم هذا المكون بتحويل التيار المتردد ثلاثي الطور (AC) إلى تيار مباشر (DC).

• كيف يعمل :

• يحتوي المقوم على ستة ثنائيات مرتبة للسماح بتدفق التيار فقط عندما يتجاوز جهد الأنود جهد الكاثود.

• في أي لحظة معينة، يوجد ثنائيان فقط موصلان، أحدهما من نصف الدورة الموجبة والآخر من نصف الدورة السالبة لشكل موجة التيار المتردد.

• يعمل هذا التوصيل الانتقائي على تصحيح التيار المتردد إلى مخرج تيار مستمر نابض، يُعرف باسم 'تموج التيار المستمر.'

الترشيح – تجانس إخراج التيار المستمر

يمر تموج التيار المستمر بعد ذلك عبر  مرشح ناقل التيار المستمر ، الذي يعمل على تنعيم شكل الموجة لإنشاء جهد تيار مستمر ثابت.

• المكونات المعنية :

• المكثفات : تمتص الإلكترونات الزائدة أثناء ذروة الجهد وتحررها عند الانخفاضات مما يقلل التموج.

• المقاومات : التأكد من توزيع الجهد بالتساوي عبر المكثفات المتصلة على التوالي أو على التوازي.

• النتيجة :
  يصبح التيار المستمر المفلتر ثابتًا تقريبًا، مما يوفر مصدر طاقة ثابتًا للمرحلة التالية.

الانقلاب – تحويل التيار المستمر مرة أخرى إلى تيار متردد قابل للتعديل

يتم تغذية التيار المستمر السلس إلى  عاكس ، والذي يستخدم  ترانزستورات ثنائية القطب ذات بوابة معزولة (IGBTs)  لتحويل التيار المستمر إلى خرج تيار متردد ثلاثي الطور يمكن التحكم فيه.

• الخطوات الرئيسية :

1. إجراء التبديل : تعمل IGBTs كمفاتيح عالية السرعة، حيث تقوم بالتشغيل/الإيقاف آلاف المرات في الثانية في أزواج محددة (على سبيل المثال، المرحلة 1 إلى 2، المرحلة 2 إلى 3).

2. تعديل عرض النبض (PWM) : من خلال تغيير مدة وتوقيت تبديل IGBT، يولد العاكس شكل موجة متدرج يقارب موجة جيبية.

3. تعديل الإخراج : يحاكي الإخراج الذي يتم التحكم فيه بواسطة PWM التيار المتردد المناسب لمحركات القيادة مع السماح بتعديل الجهد والتردد.

التحكم في السرعة - ضبط عدد دورات المحرك في الدقيقة

تنظم المرحلة النهائية سرعة المحرك عن طريق تغيير تردد التيار المتردد المقلوب.

• المبدأ :
  تتناسب سرعة المحرك (RPM) مع تردد التيار المتردد، كما هو محدد بواسطة:

  $$\text{السرعة (RPM)}=\frac{120\times \text{التردد (هرتز)}}{\text{عدد أقطاب المحرك}}$$

• كيف تقوم VFDs بضبط السرعة :

• زيادة التردد يؤدي إلى زيادة سرعة المحرك.

• يؤدي تقليل التردد إلى تقليل سرعة المحرك.

• يقوم VFD بضبط نمط تحويل IGBT ديناميكيًا لتغيير تردد الخرج، مما يتيح التحكم الدقيق في أداء المحرك.

تطبيقات VFDs

يتم استخدام VFDs في مجموعة واسعة من التطبيقات عبر مختلف الصناعات، بما في ذلك:

1. أنظمة التدفئة والتهوية وتكييف الهواء (HVAC): تُستخدم أنظمة VFD في أنظمة تكييف الهواء والتدفئة والتهوية للتحكم في سرعة المراوح والمضخات، وتحسين استخدام الطاقة والحفاظ على الظروف البيئية المرغوبة.

2. المضخات : تتحكم VFDs في سرعة المضخات في مختلف التطبيقات مثل معالجة المياه والعمليات الصناعية والري. أنها تسمح بالتحكم الفعال في التدفق بناءً على الطلب.

3. الناقلات : توفر VFDs تحكمًا دقيقًا في السرعة لأحزمة النقل في مصانع التصنيع، مما يساعد على تنظيم تدفق المواد وتحسين خطوط الإنتاج.

4. الرافعات والرافعات : تتيح VFDs التشغيل السلس والتحكم الدقيق في معدات الرفع، مما يقلل الضغط الميكانيكي ويحسن السلامة.

5. الآلات الصناعية : يتم استخدام VFDs للتحكم في سرعة المحركات في آلات CNC، والبثق، والخلاطات، وغيرها من المعدات الدقيقة، مما يعزز الأداء والإنتاجية.

خاتمة

تعد محركات التردد المتغير (VFDs) مكونات أساسية في أنظمة التحكم الحديثة في المحركات. من خلال تغيير تردد الطاقة الكهربائية الموردة للمحرك، تمكن VFDs من التحكم الدقيق في السرعة، وتحسين كفاءة الطاقة، وإطالة عمر المعدات. في حين أن VSD (محرك السرعة المتغير) هو مصطلح أوسع يتضمن طرقًا مختلفة للتحكم في سرعة المحرك، يشير VFD على وجه التحديد إلى الأجهزة الإلكترونية التي تتحكم في سرعة محرك التيار المتردد عن طريق تعديل التردد.

يرتبط مصطلحا VFD و Inverter Drive ارتباطًا وثيقًا، حيث يكون العاكس مكونًا رئيسيًا لنظام VFD. يتم استخدام VFDs بشكل شائع في الصناعات التي تتطلب تشغيل محرك متغير السرعة، مثل التدفئة والتهوية وتكييف الهواء (HVAC)، والمضخات، والناقلات، والآلات الصناعية.

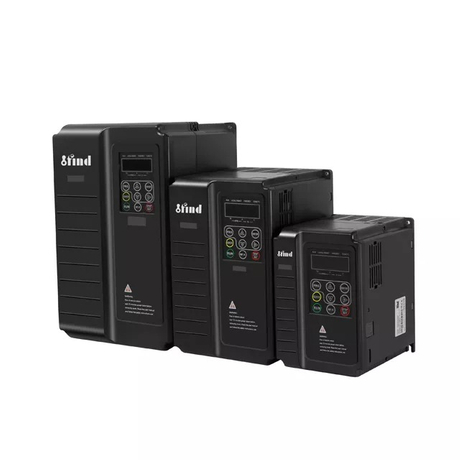

إذا كنت تتطلع إلى دمج VFDs في أنظمتك أو تحتاج إلى مزيد من المعلومات حول كيفية تحسين كفاءة الطاقة لديك والتحكم في التشغيل، فإن شركة Jiaxing IFIND Electromechanical Device Co., Ltd. تقدم حلول VFD عالية الجودة. يزور الموقع الرسمي لشركة IFIND  لاستكشاف مجموعة منتجاتها وإيجاد الحل المناسب لاحتياجات التحكم في المحركات الخاصة بك.
