Pętla otwarta czy zamknięta: który falownik windy jest odpowiedni dla Twojego budynku?

Systemy wind stanowią kręgosłup nowoczesnych budynków, zapewniając płynny transport pionowy mieszkańców, pracowników i towarów. Sercem tych systemów jest falownik windy, krytyczny element sterujący prędkością silnika, efektywnością energetyczną i komfortem jazdy. Wraz z postępem technologii debata pomiędzy systemami z  pętlą otwartą  i  zamkniętą  ewoluowała, co doprowadziło do powstania Falowniki wind zintegrowane z pętlą otwartą i pętlą zamkniętą . W tym artykule szczegółowo omówiono różnice, zalety i zastosowania tych systemów, koncentrując się na tym, dlaczego  zintegrowany falownik do wind  staje się złotym standardem w nowoczesnych budynkach.

Zrozumienie falowników windowych z pętlą otwartą i pętlą zamkniętą

Co to jest system z otwartą pętlą?

Falownik  windy z otwartą pętlą  działa bez sprzężenia zwrotnego z silnika w czasie rzeczywistym. Sterowanie prędkością i momentem obrotowym opiera się na predefiniowanych parametrach, co czyni go prostszym i bardziej opłacalnym. Jednak brak sprzężenia zwrotnego może prowadzić do nieefektywności w dynamicznych środowiskach, takich jak nagłe zmiany obciążenia lub różna wysokość podłogi.

Zalety systemów z otwartą pętlą:

• Niższy koszt początkowy.

• Prostsza instalacja i konserwacja.

• Nadaje się do zastosowań o stałych wymaganiach dotyczących obciążenia.

Wady systemów z otwartą pętlą:

• Zmniejszona precyzja kontroli prędkości.

• Wrażliwy na poślizg silnika i wahania momentu obrotowego.

• Ograniczona możliwość dostosowania do złożonych wymagań budowlanych.

Co to jest system z zamkniętą pętlą?

Falownik  VVF z pętlą zamkniętą  wykorzystuje sprzężenie zwrotne w czasie rzeczywistym z enkoderów lub czujników do dynamicznej regulacji wydajności silnika. Zapewnia to precyzyjną kontrolę prędkości, lepsze zarządzanie momentem obrotowym i zwiększoną efektywność energetyczną. Idealnie nadaje się do stosowania w wieżowcach, windach do ciężkich ładunków i zastosowaniach wymagających rygorystycznych norm bezpieczeństwa.

Zalety systemów z zamkniętą pętlą:

• Doskonała dokładność prędkości i momentu obrotowego.

• Możliwość dostosowania do zmiennych obciążeń i złożonych środowisk.

• Udoskonalone funkcje bezpieczeństwa, takie jak zabezpieczenie przed nadmierną prędkością i wstępne otwarcie drzwi.

Wady systemów z zamkniętą pętlą:

• Wyższe koszty początkowe i koszty utrzymania.

• Wymaga kompatybilnych enkoderów (np. Heidenhain, ABZ).

• Kompleksowa instalacja i dostrajanie parametrów.

Powstanie rozwiązań zintegrowanych:  zintegrowany falownik windy w pętli otwartej i zamkniętej

The zintegrowany falownik windy  łączy prostotę systemów z otwartą pętlą z precyzją technologii zamkniętej pętli. To hybrydowe rozwiązanie umożliwia użytkownikom przełączanie trybów poprzez ustawienia parametrów, dzięki czemu można je dostosować do różnorodnych potrzeb budynku. Na przykład w windzie w willi priorytetem może być opłacalność (pętla otwarta), podczas gdy wieżowiec komercyjny wymaga precyzji (pętla zamknięta).

Kluczowe zalety zintegrowanych falowników

1. Elastyczność : Łatwe przełączanie pomiędzy trybami  pętlą otwartą  i pętlą zamkniętą  falownika VVF z  .

2. Opłacalność : Wyeliminuj potrzebę stosowania oddzielnych systemów, redukując wydatki na sprzęt i konserwację.

3. Przyszłościowe : Kompatybilny zarówno z asynchronicznymi silnikami indukcyjnymi prądu przemiennego, jak i silnikami synchronicznymi z magnesami trwałymi (PMSM).

4. Zaawansowane bezpieczeństwo : funkcje takie jak sterowanie stycznikiem hamulca, ochrona przed przekroczeniem prędkości i wykrywanie przegrzania silnika.

Cechy techniczne nowoczesnych  zintegrowanych falowników windowych

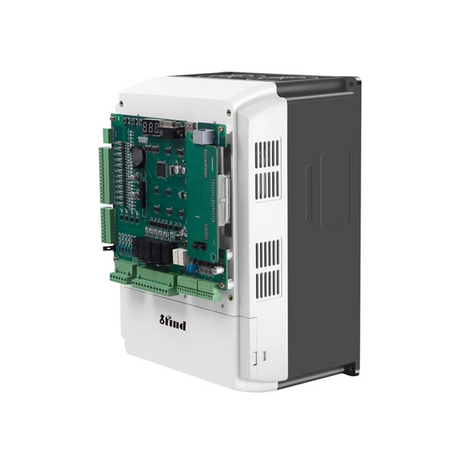

Zintegrowany falownik windy IFIND  z otwartą pętlą i zamkniętą pętlą  jest przykładem najnowocześniejszych innowacji. Poniżej znajdują się jego wyróżniające cechy:

1. Kompatybilność z dwoma silnikami

• Obsługuje  asynchroniczne silniki indukcyjne prądu przemiennego  i  silniki synchroniczne z magnesami trwałymi (PMSM).

• Wiele interfejsów enkoderów (AB, ABZ, Endat 1313, Sin/Cos 1387) dla silników bezprzekładniowych i motoreduktorowych.

2. Większy komfort jazdy

• Wielosegmentowe przyspieszanie/zwalnianie według krzywej S.

• Cztery grupy ustawień czasu przyspieszania/hamowania.

• Kompensacja momentu obrotowego zapewniająca płynny rozruch.

3. Zarządzanie zasilaniem awaryjnym

• Obsługuje podtrzymanie bateryjne 48 V w celu ewakuacji awaryjnej podczas przerw w dostawie prądu.

• Kompatybilny z  przemysłowym oprogramowaniem UPS  i  domowym oprogramowaniem UPS  .

4. Solidna jakość wykonania

• Wysokiej jakości komponenty: tranzystory IGBT STARPOWER/Infineon, kondensatory Rubycon i elektronika Delta.

• Obudowa IP21 z ochroną odgromową i zgodność EMC.

5. Uproszczone uruchomienie

• Interfejs RJ45 do zewnętrznych paneli operacyjnych.

• Automatyczne dostrajanie silnika (tryby statyczne i pełne).

Analiza danych: porównanie pętli otwartej, pętli zamkniętej i systemów zintegrowanych

Aby pomóc właścicielom budynków w podejmowaniu świadomych decyzji, przeanalizowaliśmy krytyczne wskaźniki dla różnych typów falowników:

Parametr	z otwartą pętlą	i pętlą zamkniętą	Zintegrowany falownik
Koszt	Niski	Wysoki	Umiarkowany
Precyzja	Umiarkowany	Wysoki	Regulowany (wysoki/umiarkowany)
Kompatybilność silnika	Tylko asynchroniczne	PMSM i asynchroniczne	Obydwa + obsługa wielu koderów
Funkcje bezpieczeństwa	Podstawowy	Zaawansowany	Zaawansowane + konfigurowalne
Złożoność instalacji	Niski	Wysoki	Umiarkowany
Efektywność energetyczna	70-80%	90-95%	85-95% (w zależności od trybu)

Dane techniczne  zintegrowanych falowników IFIND

Seria  IFIND SD320L  oferuje skalowalne rozwiązania dla różnorodnych budynków. Poniżej znajduje się zestawienie kluczowych modeli:

Klasy napięcia i modele napędów

Model	Napięcie	Moc (kW)	Prąd wyjściowy (A)	Wymiary (wys. x szer. x gł. mm)
SD320L-3,7KW-2	220 V	3.7	13	250x160x183
SD320L-7,5KW-4	380-480 V	7.5	18	320x220x183
SD320L-15KW-4	380-480 V	15	33	320x220x183

hamowania i zarządzania energią

Model	Rezystor hamowania (Ω)	akumulatora zapasowego	Zdolność przeciążeniowa
SD320L-5,5KW-2	≥45	Obsługiwane napięcie 48 V	150% przez 60 s, 180% przez 3 s
SD320L-11KW-4	≥43	Obsługiwane napięcie 48 V	150% przez 60 s, 180% przez 3 s

Wybór odpowiedniego falownika dla Twojego budynku

1. Windy mieszkalne i willowe

• Priorytet : Opłacalność, cicha praca.

• Zalecany system :  Zintegrowany falownik  w trybie otwartej pętli dla małego i średniego ruchu.

2. Komercyjne wieżowce

• Priorytet : Precyzja, bezpieczeństwo i zdolność adaptacji.

• Zalecany system : Tryb  wektora VVF w pętli zamkniętej  z obsługą enkodera Heidenhain.

3. Windy towarowe i przemysłowe

• Priorytet : Wysoki moment obrotowy, trwałość.

• Zalecany system :  Zintegrowany falownik  z silnikiem PMSM i kartą Sin/Cos 1387 PG.

4. Modernizacja starszych systemów

• Priorytet : kompatybilność, łatwość instalacji.

• Zalecany system :  Zintegrowany falownik  z funkcją automatycznego dostrajania i interfejsem RJ45.

Trendy branżowe: dlaczego  zintegrowane falowniki windowe  będą dominować w 2025 r

1. Integracja inteligentnego budynku : Zgodność z platformami IoT do zdalnego monitorowania.

2. Przepisy energetyczne : Bardziej rygorystyczne standardy wydajności faworyzują  falowniki VVF z wektorem zamkniętej pętli.

3. Dostosowanie : Zapotrzebowanie na kompatybilność UPS i podtrzymanie bateryjne w regionach o niestabilnych sieciach (np. rosnący rynek Arabii Saudyjskiej).

Ostatnie przemyślenia

Zintegrowany falownik  windy w pętli otwartej i zamkniętej  stanowi szczyt technologii sterowania windami. Łącząc elastyczność, precyzję i efektywność kosztową, rozwiązuje wady tradycyjnych systemów. Niezależnie od tego, czy zarządzasz willą, wieżowcem komercyjnym czy obiektem przemysłowym, to hybrydowe rozwiązanie zapewni optymalną wydajność dostosowaną do Twoich potrzeb. Dla konstruktorów i inżynierów uczestniczących w wydarzeniach takich jak  Wystawa w Arabii Saudyjskiej zapoznanie się z  serią SD320L firmy IFIND  może otworzyć nowe możliwości w transporcie pionowym.

W świecie, w którym kluczowa jest zdolność adaptacji,  zintegrowany falownik do wind  to nie tylko opcja – to przyszłość.
