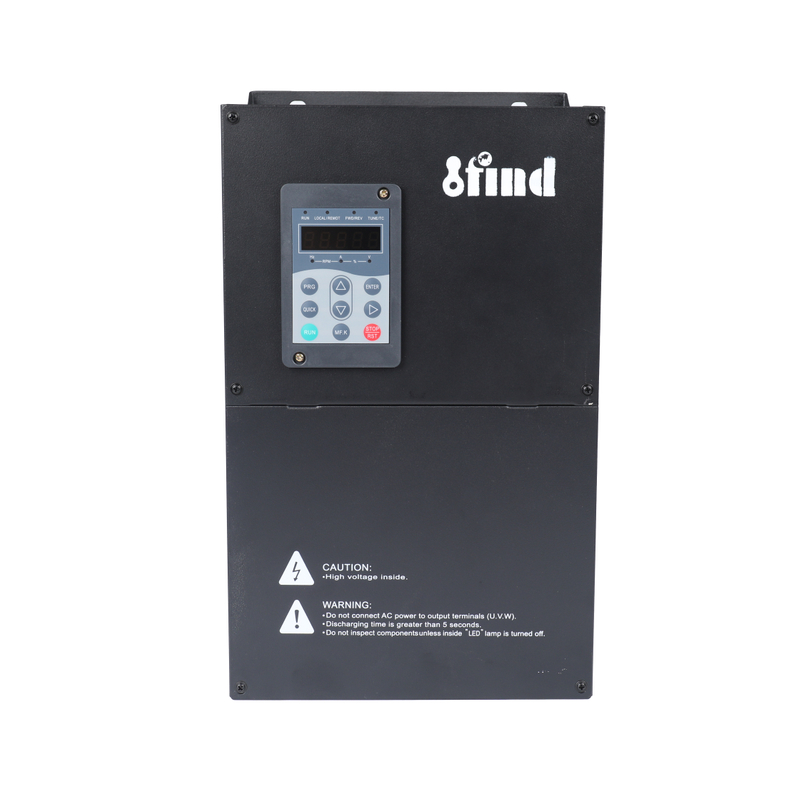

ஒத்திசைவற்ற ஏசி தூண்டல் மோட்டார்கள் மற்றும் நிரந்தர காந்த ஒத்திசைவான மோட்டார்கள் ஆகியவற்றைக் கட்டுப்படுத்துவதற்காக, லிஃப்ட்ஸுக்காக வடிவமைக்கப்பட்ட உயர் செயல்திறன் மூடிய லூப் திசையன் வி.வி.எஃப் இன்வெர்ட்டர்கள் இஃபைண்ட் லிஃப்ட் இன்வெர்ட்டர் கன்ட்ரோலர் ஆகும். முன்னணி சர்வதேச அளவைப் பின்பற்றும் மிகவும் மேம்பட்ட புத்தியில்லாத திசையன் கட்டுப்பாட்டை அவை பயன்படுத்துகின்றன. அவை வில்லா லிஃப்ட், குடியிருப்பு லிஃப்ட், வணிக லிஃப்ட், சரக்கு லிஃப்ட் மற்றும் பல்வேறு வேக சந்தர்ப்பங்களுக்கு ஏற்றவை, இது கியர்லெஸ் மற்றும் கியர் மோட்டார் ஆகியவற்றிற்கான பல பிஜி கார்டுகளுடன் (ஏபி, ஏபிஇசட், எண்டாட் 1313, சின்/சிஓஎஸ் 1387) மாற்றியமைக்கப்படுகிறது.
மேட் சீனா சீனா தொழிற்சாலையின் முக்கிய அம்சங்கள் 1387 பிஜி கார்டு க்ளோஸ் லூப் டிரைவ் இன்வெர்ட்டர்
மீட்பு அல்லாத குறியாக்கம் கட்ட ஆஃப்செட் ட்யூனிங்
நெகிழ்வான, நிரல்படுத்தக்கூடிய I/O கள்
ஆன் போர்டு மோட்பஸ்-ஆர்.டி.யு
விரிவான பயண கண்டறிதல்
உள்ளமைக்கப்பட்ட டைனமிக் பிரேக்கிங் யூனிட்
பி.எம்.எஸ்.எம் கியர்லெஸ் இயந்திரங்களுக்கான எதிர்ப்பு ரோல்பேக் செயல்பாடு
முன்-முறுக்கு செயல்பாடு (கியர் மெஷின்களுக்கான சுமை கலத்திலிருந்து அனலாக் சிக்னல்
மென்மையான சவாரி செயல்திறன்
ஐந்து சுயாதீன எஸ்-வளைவுகள்
இயல்புநிலை தொழிற்சாலை அமைப்போடு எளிதாக அமைக்கவும்
மீட்பு செயல்பாட்டிற்கான ஒளி சுமை திசை
ஒருங்கிணைந்த இடைவெளி கட்டுப்பாடு
220 வெக் அப்கள் (சைன் & அரை சதுர வகை)
ஒத்திசைவான மற்றும் ஒத்திசைவற்ற மோட்டர்களை ஆதரிக்கவும்.
பொருத்தமான ஹைடன்ஹைன் குறியாக்கி. 1313 பக் கார்டைப் பயன்படுத்தவும்.
தயாரிப்பின் வன்பொருள்
| IGBT | ஸ்டார்பவர்/இன்ஃபினியன்/புஜி/சீன பிராண்ட் |
| விசிறி | பெல்கோ/நிடெக்/பிற சீன பிராண்ட் |
| மின்தேக்கிகள் | ரூபிகான்/ஜியாங் |
| மின்னணு | டெல்டா |
சீனா தொழிற்சாலையின் தொழில்நுட்ப ஆதரவு 1387 பிஜி கார்டு க்ளோஸ் லூப் டிரைவ் இன்வெர்ட்டர்
மின்னழுத்த வகுப்பு | 220 வாக் | 380 முதல் 480AC வரை |
டிரைவ் மாடல் | SD320L 3.7 கிலோவாட் -2 | SD320L 5.5KW-2 | SD320L 7.5 கிலோவாட் -2 | SD320L 3.7 கிலோவாட் -4 | SD320L 5.5 கிலோவாட் -4 | SD320L 7.5 கிலோவாட் -4 | SD320L 11 கிலோவாட் -4 | SD320L 15 கிலோவாட் -4 |
பரிமாணம் | உயரம் அகலம் ஆழம் | [ம]: 250 மிமீ [W]: 160 மிமீ [டி]: 183 மிமீ | [ம]: 320 மிமீ [W]: 220 மிமீ [டி]: 183 மிமீ | [ம]: 250 மிமீ [W]: 160 மிமீ [டி]: 183 மிமீ | [ம]: 320 மிமீ [W]: 220 மிமீ [டி]: 183 மிமீ |
பெருகிவரும் துளை | .5 | 66 | .5 | 66 |
இயக்கி உள்ளீடு | மதிப்பிடப்பட்ட உள்ளீட்டு மின்னழுத்தம் | மூன்று கட்ட 200 விஏசி முதல் 240 விஏசி வரை, -15% முதல் +10% வரை (170VAC முதல் 264VAC வரை) | மூன்று கட்ட 380VAC TO480VAC, -15% முதல் +10% வரை (323VAC முதல் 528VAC வரை) |
மதிப்பிடப்பட்ட உள்ளீட்டு மின்னோட்டம், [அ] | 10.5 | 14.6 | 26 | 35 | 10.5 | 14.8 | 20.5 | 29 | 36 |
மதிப்பிடப்பட்ட உள்ளீட்டு அதிர்வெண் | 50/60 ஹெர்ட்ஸ், ± 5%(47.5 முதல் 63 ஹெர்ட்ஸ் வரை) |
இயக்கி வெளியீடு | பொருந்தக்கூடிய மோட்டார் | [கிலோவாட்] | 2.2 | 3.7 | 5.5 | 7.5 | 3.7 | 5.5 | 7.5 | 11 | 15 |
[ஹெச்பி] | 3 | 5 | 7.5 | 10 | 5 | 7.5 | 10 | 15 | 20 |
வெளியீட்டு மின்னோட்டம், [A]*1 | 9 | 13 | 25 | 32 | 9 | 13 | 18 | 27 | 33 |
சக்தி திறன், [KVA] | 5.9 | 8.9 | 17 | 21 | 5.9 | 8.9 | 11 | 17 | 21 |
அதிக சுமை திறன் | 60 வினாடிக்கு 150% மற்றும் 3 வினாடிக்கு 180% |
அதிகபட்சம். வெளியீட்டு மின்னழுத்தம் | மூன்று கட்ட 200 விஏசி முதல் 240 விஏசி வரை (உள்ளீட்டு மின்னழுத்தத்திற்கு விகிதாசார) | மூன்று கட்ட 380VAC முதல் 480VAC வரை (உள்ளீட்டு மின்னழுத்தத்திற்கு விகிதாசார) |
அதிகபட்சம். வெளியீட்டு அதிர்வெண் | 100 ஹெர்ட்ஸ் |
பின்னடைவு மின்தடை | பரிந்துரைக்கப்படுகிறது சக்தி, [W] | 500 | 750 | 1200 | 1500 | 750 | 1200 | 1500 | 2500 | 3000 |
பரிந்துரைக்கப்படுகிறது எதிர்ப்பு, [ ω] | ≥65 | ≥45 | ≥22 | 616 | ≥130 | ≥90 | ≥65 | ≥43 | ≥32 |
அடைப்பு | ஐபி 21 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
பிஜி அட்டை விருப்பங்கள்
இஃபைண்ட் க்ளோஸ் லூப் இன்வெர்ட்டர் என்பது உயர் செயல்திறன் கொண்ட மூடிய லூப் திசையன் கட்டுப்பாட்டு ஏசி டிரைவ் ஆகும் , இது ஒத்திசைவற்ற ஏசி தூண்டல் மோட்டார்கள் மற்றும் நிரந்தர காந்த ஒத்திசைவு மோட்டார்கள் ஆகியவற்றைக் கட்டுப்படுத்த லிஃப்டர்களுக்காக வடிவமைக்கப்பட்டுள்ளது. இது ஏபி பிஜி கார்டு, ஏபிஇசட் பிஜி கார்டு, 1313 பிஜி கார்டு அல்லது 1387 பிஜி கார்டுக்கு ஏற்றதாக இருக்கும். முன்னணி சர்வதேச அளவைப் பின்பற்றும் மேம்பட்ட புத்தியில்லாத திசையன் கட்டுப்பாட்டு தொழில்நுட்பம் பயன்படுத்தப்படுகிறது இன்வெர்ட்டருக்கு இந்த லிஃப்ட் . இது தொழில் கட்டுப்பாட்டு பயன்பாட்டிற்கான உங்கள் சிறந்த தேர்வாகும்.
