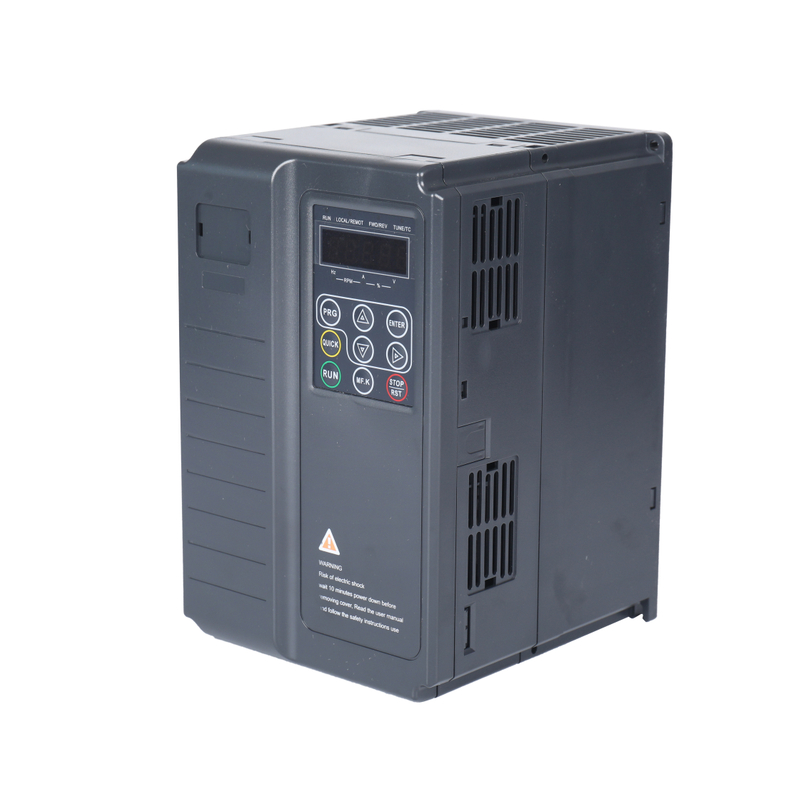

IFIND 엘리베이터 인버터는 비동기 AC 유도 모터 및 영구 자석 동기 모터를 제어하기 위해 엘리베이터용으로 설계된 고성능 폐쇄 루프 벡터 인버터입니다. 그들은 선도적인 국제 수준을 따르는 가장 진보된 무의미한 벡터 제어를 적용합니다. 빌라 엘리베이터, 주거용 엘리베이터, 상업용 엘리베이터, 화물용 엘리베이터 및 다양한 속도 상황에 적합하며 기어리스 및 기어 모터용 PG 카드(AB, ABZ, Endat 1313, Sin/Cos 1387)를 여러 개 사용할 수 있습니다.
Made in china 1313 PG 카드 폐쇄 루프 AC 드라이브 인버터의 주요 특징
1. 비동기 모터와 영구 자석 동기 모터(PMSM)를 모두 구동하고
다중 인코더 인터페이스를 제공합니다.
2. 모터 자동 튜닝(정적 자동 튜닝 및 완전 자동 튜닝)을 지원합니다.
3. 다중 속도 소스, 다중 속도 및 아날로그 설정을 지원합니다.
4. 유연한 시동 곡선, 다중 세그먼트 S 곡선 설정 및
4가지 그룹의 가속/감속 시간으로 우수한 엘리베이터 승차감을 보장합니다.
5. 48V 배터리 전원 공급으로 정전 시 긴급 대피를 지원합니다. 6. 활성화 감지, 브레이크 접촉기 제어, 출력
을 포함한 다양한 엘리베이터 관련 기능을 제공합니다 .
접촉기 제어, 감속 판단, 과속 보호, 속도 편차 감지, 도어 프리오픈,
접촉 고착 감지, 모터 과열 감지 및 시동 사전 토크 보상
7. RJ45 인터페이스를 통해 외부 조작 패널에 대한 연결을 지원하므로 작동
및 시운전이 더 간단하고 쉬워집니다.
8. DC 리액터 및 제동유닛을 내장하여 출력 역률을 향상시키고
주변기기의 비용을 절감합니다.
9. 컨 포멀 코팅 공정, 전문 제조 플랫폼 및 고급
공정을 갖춘 별도의 공기 덕트가 우수한 제품 품질을 만듭니다.
10.EMC 표준을 준수하는 낙뢰 보호 설계와 강력한 인터페이스 방지 기능을 갖추고 있습니다
.
11. 동기식 및 비동기식 모터를 지원합니다.
12. 적합한 Heidenhain 인코더. 1313 PG 카드를 사용하세요.
중국 공장 1313 PG 카드 Close Loop 드라이브 인버터 기술 지원
전압 등급 |
220VAC |
380~480AC |
|||||||||||
드라이브 모델 |
SD320L 3.7KW-2 |
SD320L 5.5KW-2 |
SD320L 7.5KW-2 |
SD320L 3.7KW-4 |
SD320L 5.5KW-4 |
SD320L 7.5KW-4 |
SD320L 11KW-4 |
SD320L 15KW-4 |
|||||
차원 |
키 너비 깊이 |
[H]:250mm [W]:160mm [D]:183mm |
[H]:320mm [W]:220mm [D]:183mm |
[H]:250mm [W]:160mm [D]:183mm |
[H]:320mm [W]:220mm [D]:183mm |
||||||||
장착 구멍 |
Ф5 |
Ф6 |
Ф5 |
Ф6 |
|||||||||
드라이브 입력 |
정격 입력 전압 |
3상 200Vac~240Vac,-15%~+10% (170Vac ~ 264Vac) |
3상 380Vac~480Vac,-15%~+10% (323Vac ~ 528Vac) |
||||||||||
정격 입력 전류, [A] |
10.5 |
14.6 |
26 |
35 |
10.5 |
14.8 |
20.5 |
29 |
36 |
||||
정격 입력 주파수 |
50/60Hz,±5%(47.5~63Hz) |
||||||||||||
드라이브 출력 |
적용 모터 |
[kW] |
2.2 |
3.7 |
5.5 |
7.5 |
3.7 |
5.5 |
7.5 |
11 |
15 |
||
[HP] |
3 |
5 |
7.5 |
10 |
5 |
7.5 |
10 |
15 |
20 |
||||
출력 전류, [A]*1 |
9 |
13 |
25 |
32 |
9 |
13 |
18 |
27 |
33 |
||||
전력 용량, [kVA] |
5.9 |
8.9 |
17 |
21 |
5.9 |
8.9 |
11 |
17 |
21 |
||||
과부하 용량 |
60초는 150%, 3초는 180% |
||||||||||||
최대. 출력 전압 |
3상 200Vac ~ 240Vac (입력전압에 비례) |
3상 380Vac~480Vac (입력전압에 비례) |
|||||||||||
최대. 출력 주파수 |
100Hz |
||||||||||||
제동 저항기 |
추천 힘, [W] |
500 |
750 |
1200 |
1500 |
750 |
1200 |
1500 |
2500 |
3000 |
|||
추천 저항, [ Ω] |
≥65 |
≥45 |
≥22 |
≥16 |
≥130 |
≥90 |
≥65 |
≥43 |
≥32 |
||||
울로 둘러싼 땅 |
IP 21 |
||||||||||||
PG 카드 옵션
IFIND CLOSE LOOP INVERTER는 고성능 폐쇄 루프 벡터 제어 AC 드라이브 입니다. 엘리베이터가 비동기 AC 유도 모터 및 영구 자석 동기 모터를 제어하도록 설계된 1313 pg 카드 또는 1387 pg 카드에 적합할 수 있습니다. 선도적인 국제 수준을 따르는 고급 무의미한 벡터 제어 기술이 적용됩니다. 에 이 엘리베이터 인버터 산업 제어 애플리케이션을 위한 최선의 선택입니다.
