En moderne Les systèmes d'ascenseur , le contrôle précis sur la vitesse et le fonctionnement en douceur sont primordiaux pour le confort et la sécurité des passagers. Un composant critique qui facilite ce contrôle est l' onduleur de l'ascenseur , également connu sous le nom de lecteur de fréquence variable (VFD). Cet appareil régule la vitesse du moteur de l'ascenseur en ajustant la fréquence et la tension qui lui sont fournies, garantissant des performances de l'ascenseur efficaces et lisses. Dans cet article, nous explorerons la fonction des onduleurs des ascenseurs , leur rôle dans la régulation de la vitesse et les avantages qu'ils apportent aux systèmes d'ascenseur.
Comprendre les onduleurs de l'ascenseur

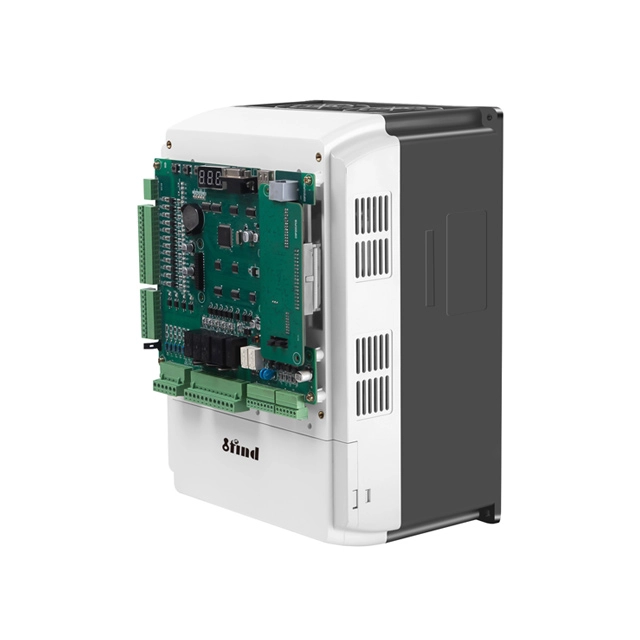

Un onduleur d'ascenseur est un dispositif électronique qui gère la vitesse et le couple du moteur de l'ascenseur. En convertissant le courant alternatif entrant (AC) en courant direct (DC), puis en retour à AC à des fréquences et tensions variables, l'onduleur permet au moteur de fonctionner à différentes vitesses. Cette flexibilité permet à l'ascenseur de réagir dynamiquement à des conditions de charge et aux exigences de voyage variables, à l'optimisation des performances et de l'efficacité énergétique.
Le rôle des onduleurs de l'ascenseur dans le contrôle de la vitesse
La fonction principale d'un onduleur d'ascenseur est de contrôler la vitesse du moteur de l'ascenseur, régulant ainsi le mouvement de l'ascenseur. Les systèmes d'ascenseur traditionnels utilisaient souvent des gouverneurs et des relais mécaniques pour gérer la vitesse, mais les systèmes modernes utilisent des onduleurs pour un contrôle plus précis et réactif. Voici comment les onduleurs de l'ascenseur réalisent ceci:
Fréquence et réglage de tension : En faisant varier la fréquence et la tension fournies au moteur, l'onduleur ajuste sa vitesse. L'augmentation de la fréquence et de la tension accélère le moteur, tandis que la diminution la ralentit. Cette modulation continue permet des départs lisses, des arrêts et des vitesses variables pendant le transit entre les étages.
Réponse dynamique aux changements de charge : les ascenseurs rencontrent fréquemment des conditions de charge variables lorsque les passagers entrent et sortent. Les onduleurs d'ascenseur peuvent détecter ces changements et ajuster la vitesse du moteur en conséquence, en maintenant des performances cohérentes et une qualité de conduite.
Accélération et décélération lisses : les départs et les arrêts soudains peuvent être choquants pour les passagers et peuvent provoquer une contrainte mécanique sur les composants de l'ascenseur. Les onduleurs facilitent l'accélération et la décélération progressives, améliorant le confort des passagers et prolongeant la durée de vie du système d'ascenseur.
Avantages de l'utilisation d'onduleurs d'ascenseur
Incorporation Les onduleurs d'ascenseur dans les systèmes de levage offrent plusieurs avantages importants:
Efficacité énergétique : En ajustant la vitesse du moteur pour répondre à la demande, les onduleurs réduisent la consommation d'énergie. Pendant les périodes de faible demande, l'onduleur peut réduire la vitesse du moteur, entraînant des économies d'énergie et une réduction des coûts opérationnels.
Amélioration de la qualité de conduite : le contrôle précis activé par les onduleurs entraîne des départs, des arrêts et des transitions plus lisses entre les étages, améliorant l'expérience globale des passagers.
Réduction de l'usure mécanique : l'accélération et la décélération lisses minimisent la contrainte mécanique sur les composants de l'ascenseur, entraînant une baisse des coûts d'entretien et une durée de vie prolongée.
Capacités régénératives : certains avancés onduleurs d'ascenseur peuvent convertir une énergie cinétique excessive pendant le freinage en énergie électrique, qui peut être renvoyée dans le réseau électrique ou utilisée pour alimenter d'autres systèmes, améliorant davantage l'efficacité énergétique.
Caractéristiques avancées de la technologie de l'onduleur d'ascenseur
modernes Les onduleurs d'ascenseur sont équipés de fonctionnalités avancées conçues pour améliorer les performances et l'adaptabilité:
Contrôle du couple à l'alimentation (FFTC) : Cette fonctionnalité prédit la réponse du système en fonction de son inertie, permettant à l'onduleur d'ajuster les commandes de couple de manière préventive. FFTC réduit la dépendance à la rétroaction du codeur de moteur, conduisant à un contrôle de vitesse plus précis avec moins d'erreur. La mise en œuvre de la FFTC peut considérablement améliorer la qualité de la conduite en minimisant le sous-jugement et le dépassement pendant l'accélération et la décélération.
Ajustement de la qualité de conduite : les applications d'ascenseur haut de gamme, telles que celles des immeubles de bureaux ou des résidences de luxe, peuvent nécessiter un réglage supplémentaire pour obtenir une qualité de conduite supérieure. avancés Les onduleurs d'ascenseur offrent des paramètres personnalisables pour affiner les performances, en répondant aux exigences spécifiques telles que des temps de sol en sol agressifs ou des niveaux de vibration minimaux.
Comparaison: onduleurs d'ascenseur par rapport aux systèmes de contrôle traditionnels
Pour apprécier les avancées apportées par les onduleurs d'ascenseur , il est utile de les comparer avec les systèmes de contrôle traditionnels de l'ascenseur:
fonctionnalités
de l'onduleur d'ondulateur
Systèmes de contrôle traditionnels
Contrôle de vitesse
Modulation précise de la vitesse à travers la fréquence et le réglage de la tension
Opération à vitesse fixe avec un contrôle limité
Efficacité énergétique
Ajuste la vitesse du moteur à la demande, en réduisant la consommation d'énergie
Un fonctionnement constant à grande vitesse entraîne une consommation d'énergie plus élevée
Confort de conduite
Accélération et décélération lisses améliorent le confort des passagers
Les départs brusques et les arrêts peuvent provoquer une inconfort
Exigences de maintenance
Usure réduite en raison du fonctionnement en douceur, conduisant à des besoins d'entretien plus faibles
Une usure plus élevée de la contrainte mécanique nécessite un entretien plus fréquent
Adaptabilité pour charger les modifications
Réactif à des charges variables, en maintenant des performances cohérentes
Les performances peuvent fluctuer avec les variations de charge
Mise en œuvre des onduleurs d'ascenseur: considérations et meilleures pratiques
Lors de l'intégration des onduleurs d'ascenseur dans un système de portance, plusieurs facteurs doivent être pris en compte pour maximiser les avantages:
Compatibilité : assurez-vous que l'onduleur est compatible avec le moteur de l'ascenseur et le système de contrôle existants. Une bonne correspondance est essentielle pour les performances et la fiabilité optimales.
Expertise d'installation : engager des professionnels avec l'expertise dans les systèmes d'ascenseur et la technologie de l'onduleur pour l'installation et la configuration. Une bonne configuration est cruciale pour tirer parti du plein potentiel de l'onduleur.
Maintenance régulière : Bien que les onduleurs réduisent l'usure mécanique, la maintenance régulière est toujours essentielle pour surveiller les performances du système, mettre à jour les logiciels et résoudre tout problème émergent.
Personnalisation : utilisez les fonctionnalités avancées des onduleurs modernes, tels que les ajustements de la FFTC et de la qualité de conduite, pour adapter les performances de l'ascenseur à des exigences spécifiques et améliorer la satisfaction des passagers.
Conclusion
Les onduleurs d'ascenseur jouent un rôle central dans la modernisation des systèmes de levage en fournissant un contrôle précis de la vitesse, en améliorant l'efficacité énergétique et en améliorant la qualité de la conduite. En ajustant la fréquence et la tension fournies au moteur, ces appareils permettent des opérations d'ascenseur lisses et réactives qui s'adaptent à des conditions de charge variables. L'intégration de fonctionnalités avancées comme FFTC affine encore les performances, offrant des expériences de conduite supérieures et une efficacité opérationnelle. Alors que l'infrastructure urbaine continue d'évoluer, l'adoption des onduleurs d'ascenseur représente une progression importante de la technologie de transport vertical, s'alignant sur les demandes de durabilité, d'efficacité et de confort amélioré de l'utilisateur.
