SD3000 integreeritud lifti muunduri kontrolleri 1. peamised omadused.
Sõitke nii asünkroonmootori kui ka püsiva magnetilise sünkroonmootori (PMSM) (PMSM) ja pakuvad
mitut kooderi liidest.
2. Toetage mootori automaatset häälestamist (staatiline automaatne häälestamine ja täielik automaatse hääletamine).
3. Toetage mitme kiirusega allikaid, mitme kiirusega ja analoogseadet.
4. Tagage hea liftiga sõitmismugavus paindlike käivituskõverate, mitme segmendi S-kõvera seadistusega ja
neli kiirenduse/aeglustumisaja rühma.
5. Toetage hädaolukordade evakueerimist toitekarbe juures 48 V aku toiteallikaga.
6. Pakkuge erinevaid liftiga seotud funktsioone, sealhulgas võimaldamise tuvastamise, pidurdajate kontaktori juhtimise, väljundkontaktori
juhtimise, aeglustumise otsustusvõimaluse, kiiruskiiruse kaitse, kiiruse hälbe tuvastamise, ukse preopani,
kontaktide ummikseisu tuvastamise, motoorse ülekuumenemise tuvastamise ja käivitamise eelkompensatsiooni.
7. Toetage ühendus välise operatsioonipaneeliga RJ45 liidese kaudu, muutes toimingu
ja tellides lihtsamaks ja lihtsamaks.
8. varustage sisseehitatud alalisvoolu reaktor ja pidurdusüksus, mis parandab väljundvõimsust ja vähendab
perifeersete seadmete kulusid.
9. Eraldi õhukanal koos konformaalse katteprotsessi, professionaalse tootmisplatvormi ja täiustatud
protsessiga muudavad hea toote kvaliteedi.
10.Kui välkkiirekaitse kujundus ja tugev interface-vastane võime, mis vastab EMC
standardile.
11. Sünkroonsed ja asünkroonsed mootorid.
| IGBT | Starpower/ Infineon/ Fuji |
| Fänn | Pelko/nidec |
| Kondensaatorid | Rubycon/Jianghai |
| Elektrooniline | Delta |
SD3000 integreeritud lifti muunduri kontrolleri tehnoloogiatugi
Pingeklass | 220VAC | 380 kuni 480AC |
Draivimudel | SD320L 3,7KW-2 | SD320L 5,5kW-2 | SD320L 7,5kW-2 | SD320L 3,7kW-4 | SD320L 5,5kW-4 | SD320L 7,5kW-4 | SD320L 11kW-4 | SD320L 15kW-4 |
Dimensioon | Kõrgus Laius Sügavus | [H]: 250mm [W]: 160mm [D]: 183mm | [H]: 320mm [W]: 220mm [D]: 183mm | [H]: 250mm [W]: 160mm [D]: 183mm | [H]: 320mm [W]: 220mm [D]: 183mm |
Paigaldusauk | Ф5 | Ф6 | Ф5 | Ф6 |
Sõidusisend | Hinnatud sisendpinge | Kolmefaasiline 200VAC kuni 240 VAC, -15% kuni +10% (170VAC kuni 264Vac) | Kolmefaasiline 380VAC TO480VAC, -15% kuni +10% (323VAC kuni 528Vac) |
Hinnatud sisendvool, [A] | 10.5 | 14.6 | 26 | 35 | 10.5 | 14.8 | 20.5 | 29 | 36 |
Hinnatud sisendsagedus | 50/60Hz, ± 5%(47,5 kuni 63Hz) |
Draivi väljund | Kohaldatav mootor | [KW] | 2.2 | 3.7 | 5.5 | 7.5 | 3.7 | 5.5 | 7.5 | 11 | 15 |
[HP] | 3 | 5 | 7.5 | 10 | 5 | 7.5 | 10 | 15 | 20 |
Väljundvool, [a]*1 | 9 | 13 | 25 | 32 | 9 | 13 | 18 | 27 | 33 |
Võimsus, [KVA] | 5.9 | 8.9 | 17 | 21 | 5.9 | 8.9 | 11 | 17 | 21 |
Ülekoormusvõime | 150% 60 sek ja 180% 3 sekundi eest |
Max. väljundpinge | Kolmefaasiline 200VAC kuni 240VAC (Proportsionaalne sisendpingega) | Kolmefaasiline 380VAC kuni 480VAC (Proportsionaalne sisendpingega) |
Max. väljundsagedus | 100 Hz |
Pidurdamine Takisti | Soovitatav võim, [w] | 500 | 750 | 1200 | 1500 | 750 | 1200 | 1500 | 2500 | 3000 |
Soovitatav Takistus, [ ω] | ≥65 | ≥45 | ≥22 | ≥16 | ≥130 | ≥90 | ≥65 | ≥43 | ≥32 |
Lisand | IP 21 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|

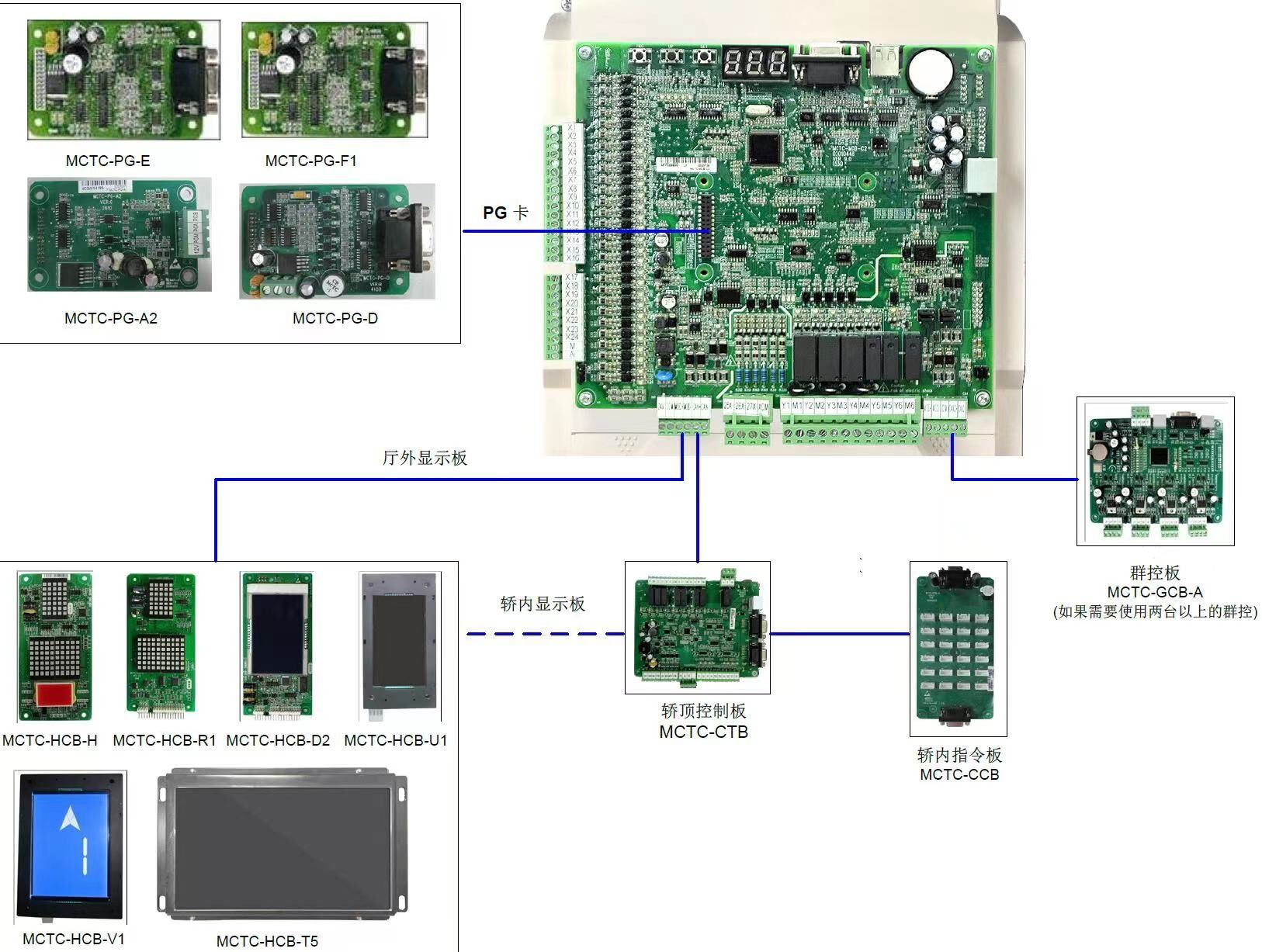

SD3000 integreeritud lifti muunduri kontrolleri joonis ja tahvlid
IFIND SD3000 Integreeritud lifti muunduri kontroller on suure jõudlusega suletud silmuse vektorjuhtimisvahemik , mis on loodud liftidele, et juhtida asünkroonseid vahelduvvoolu induktsioonimootoreid ja püsimagneti sünkroonmootoreid. juhtivat rahvusvahelist taset järgnevat täiustatud mõttetu vektorjuhtimise tehnoloogiat. rakendatakse jaoks Selle lifti muunduri Soovime, et iga klient saaks meid külastada ja äri arutada.
