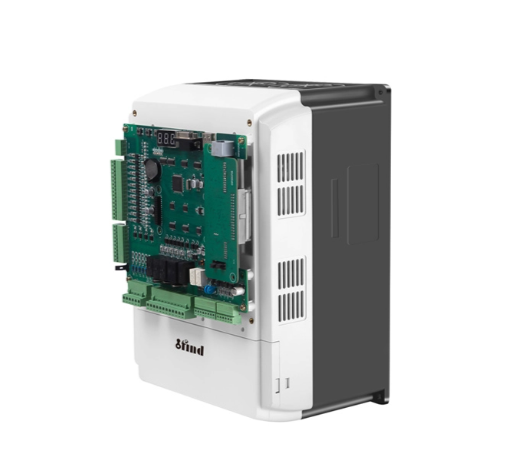

V moderním výtahovém průmyslu je snaha o perfektní jízdu neúprosnou výzvou. Cestující požadují rozjezd a zastavení tak plynule, že sotva cítí pohyb, zatímco majitelé budov požadují systémy, které jsou energeticky účinné, bezpečné a snadno se udržují. Základem dosažení této rovnováhy je synchronizace mezi Invertor výtahu (VFD) a trakční motor.
Pro dosažení vysoce výkonného řízení, zejména u synchronních motorů s permanentními magnety (PMSM) , nemůže měnič pracovat v režimu naslepo. vyžaduje konstantní, vysokorychlostní zpětnou vazbu týkající se polohy a rychlosti motoru. Toto je role karty PG (pulsního generátoru) a kodéru. V tomto profesionálním hlubokém ponoru budeme analyzovat dva průmyslové titány technologie kodéru: Sin/Cos 1387 a EnDat 1313 a jak řada IFIND SD320L oba optimalizuje.
Než porovnáme konkrétní modely, musíme pochopit základní fyziku. PG karta je hardwarový rozšiřující modul pro měnič, který převádí vysokofrekvenční impulsy z kodéru motoru na digitální data, která může CPU měniče zpracovat.
V systému s uzavřenou smyčkou využívá měnič tato data k provádění vektorového řízení . Díky znalosti přesného úhlu rotoru může invertor aplikovat přesné množství proudu pro vytvoření požadovaného točivého momentu. Pokud je zpětná vazba zpožděná nebo hlučná, výsledkem jsou vibrace, hluk nebo zpětný chod (kde kabina výtahu mírně sklouzne při uvolnění brzd).
Sin /Cos 1387 (slavně propagovaný společností Heidenhain) je inkrementální kodér, který využívá analogové signály. Je to celosvětový standard pro bezpřevodové výtahové motory po celá desetiletí.
Na rozdíl od standardních digitálních kodérů, které vydávají obdélníkové vlny (pulzy A/B), 1387 vydává dvě diferenciální sinusové a kosinové vlny, obvykle s amplitudou 1 Vpp.
Kouzlo 1387 spočívá v interpolaci . Vzhledem k tomu, že signály jsou spíše analogové vlny než pulzy zapnutí/vypnutí, jedná se o vysoce kvalitní invertor, jako je tento IFIND SD320L dokáže matematicky rozdělit každou vlnu na tisíce menších segmentů. To umožňuje systému dosáhnout rozlišení odpovídající více než 1 milionu pulzů na otáčku, i když fyzický kodér má pouze 2 048 řádků.
Vzhledem k tomu, že 1387 je inkrementální kodér, zapomene svou polohu, když je napájení vypnuto. Aby se to vyřešilo u motorů PMSM, obsahuje další stopy C a D (signály s jednou periodou za otáčku). Ty poskytují měniči hrubou absolutní polohu během prvního zapnutí, což umožňuje měniči identifikovat polohu magnetického pólu motoru bez nutnosti pohybu motoru.
Klady: Výjimečná hladkost, extrémně vyspělá technologie a široce kompatibilní s 90 % globálních bezpřevodových motorů.
Nevýhody: Vysoká citlivost na elektromagnetické rušení (EMI). Protože signály jsou analogové, může špatně stíněný kabel způsobit šum, který měnič interpretuje jako kolísání rychlosti, což vede k vibracím.
EnDat 1313 představuje posun k digitální komunikaci v průmyslové automatizaci. Zatímco 1387 vysílá vlny, 1313 posílá datové pakety.
1313 je absolutní kodér . To znamená, že každá jednotlivá poloha hřídele motoru má jedinečnou digitální adresu.
Zero Homing: Když zapnete výtah vybavený kartou 1313 PG, invertor okamžitě zná přesnou polohu kabiny. Při každém restartu systému není potřeba provádět ladění nebo zarovnání komutací.
Bezpečnost a spolehlivost: V situacích nouzového vypnutí si systém dokonale zachovává svou polohu, což je obrovská výhoda pro záchranné operace a vysokorychlostní výtahy.
1313 používá sériový protokol EnDat. Jedná se o obousměrné komunikační rozhraní. Nejen, že kodér posílá data o poloze do měniče SD320L , ale měnič může také číst paměť z kodéru, jako je teplota motoru nebo parametry výrobce uložené uvnitř samotného kodéru.
Výhody: Vynikající odolnost proti šumu (digitální signály buď přicházejí, nebo nepřicházejí; nejsou zkreslené jako analog), jednodušší kabeláž (potřebuje méně jader) a nejvyšší možná přesnost.
Nevýhody: Vyšší cena hardwaru kodéru a karty PG. Vyžaduje také sofistikovanější procesor ve střídači pro zpracování sériového datového toku.
Synchronní motory s permanentními magnety (PMSM) jsou standardem pro moderní zelené výtahy. Mají však jednu zásadní slabinu: nemají skluz. Musí být dokonale synchronizované od první milisekundy.
Největší stížností na údržbu výtahu je trhnutí při startu. Když se brzda otevře, gravitace chce auto stáhnout. Měnič musí použít předběžný točivý moment, aby vůz udržel v klidu.
1387 Výkon: Vysoce závislý na kvalitě analogově-digitálního převodníku (ADC) karty PG. IFIND SD320L používá vysoce přesné filtry, které zajišťují, že signál 1387 je čistý a poskytuje vynikající anti-rollback.
1313 Výkon: Obecně lepší. Vzhledem k tomu, že zpětná vazba polohy je digitální a okamžitá, smyčka točivého momentu se může uzavřít rychleji, což často vede k nulovému rozběhu pohybu.
Při velmi nízkých rychlostech (během nivelace) 1387poskytuje analogová interpolace velmi měkký pocit. Při velmi vysokých rychlostech (4,0 m/s nebo vyšší) 1313je digitální protokol odolnější vůči vysokofrekvenčnímu elektrickému šumu generovanému přepínáním IGBT.
Jako přední dodavatel ví IFIND , že produkt je jen tak dobrý, jak dobrá je jeho snadná instalace.
Vyžaduje 1387 kabel s vysokým počtem žil (obvykle 14 žil). Každý pár (A+/A-, B+/B-, C+/C-, D+/D-) musí být přísně zkroucený a stíněný. Pokud technik překročí vodiče C a D, motor bude nekontrolovatelně vibrovat nebo uteče.
Toto 1313 zjednodušuje. Protože používá sériovou komunikaci (hodinové a datové linky), kabel vyžaduje méně vodičů. Tím se snižuje riziko chyb v zapojení a cestovní kabel je tenčí a flexibilnější.
U každého motoru PMSM musí měnič znát posun mezi nulovým bodem kodéru a magnetickým pólem motoru.
Řešení SD320L: Náš invertor je vybaven nerotačním algoritmem identifikace polohy pólu. Ať už používáte 1387 nebo 1313, nemusíte odpojovat lana od kladky. SD320L vstřikuje vysokofrekvenční proud k nalezení polohy pólu, čímž šetří hodiny práce.
| Funkce | Sin/Cos 1387 | Konec 1313 |
| Typ rozhraní | Analogový (1Vpp) | Digitální (EnDat 2.1/2.2) |
| Režim zpětné vazby | Inkrementální + komutace | Absolutní |
| Chování při spuštění | Vyžaduje počáteční ladění pólů | Okamžité povědomí o poloze |
| Imunita proti hluku | Mírný | Vysoká (digitální přenos) |
| Složitost elektroinstalace | Vyšší (je potřeba více jader) | Nižší (sériová komunikace) |
| Náklady | Cenově dostupnější | Premium / Vyšší náklady |
Výběr správného kodéru je jen polovina úspěchu; potřebujete invertor schopný zpracovat tato data se spolehlivostí průmyslové úrovně.
IFIND SD320L nedělá kompromisy ohledně komponentů. Využíváme:
Infineon/Fuji IGBT: Aby bylo zajištěno, že výkon dodávaný do motoru je stejně čistý jako signál přicházející z PG karty.
Kondenzátory Rubycon: Pro stabilní stejnosměrnou sběrnici, která je nezbytná pro přesné vzorkování signálu PG karty.
Naše PG karty jsou navrženy s autodiagnostikou. Pokud amplituda signálu 1387 klesne (kvůli opotřebovanému kodéru) nebo pokud selže digitální handshake 1313, SD320L poskytne specifický chybový kód, který technikům umožní opravit problém během několika minut, nikoli hodin.
Obě naše rozhraní 1387 a 1313 jsou plně kompatibilní se systémy UPS 220Vac. V případě výpadku napájení používá SD320L zpětnou vazbu PG k provozu výtahu ve směru lehkého zatížení, což zajišťuje, že cestující budou bezpečně dopraveni do nejbližšího patra.
Modernizujete stávající výtah, který již má nainstalovaný kodér 1387.
Stavíte standardní obytné výtahy (1,0 m/s – 1,75 m/s), kde je prioritou hospodárnost rozpočtu.
Váš technický tým je již hluboce obeznámen s analogovým laděním.
Pracujete na vysokorychlostních projektech (2,0 m/s až 4,0 m/s+).
Výtah je nákladní výtah pro těžký provoz, kde jsou bezpečnostními požadavky maximální rozběhový moment a nulový zpětný chod.
Chcete nejnovější a nejlepší technologii ke snížení dlouhodobých servisních návštěv.
Ve společnosti Jiaxing IFIND Electromechanical Device Co., Ltd. věříme, že složitost výtahové technologie by měla vést k jednoduššímu životu našich zákazníků. Ať už jste výrobce výtahů, kteří hledají robustní OEM invertor, nebo společnost zabývající se údržbou, která chce upgradovat starý systém, SD320L se svými všestrannými možnostmi PG karet je navržen tak, aby fungoval.
Pochopení rozdílu mezi Sin/Cos 1387 a EnDat 1313 je prvním krokem k vynikající instalaci výtahu. Dalším krokem je výběr partnera, který poskytuje technickou podporu, kvalitu hardwaru a odborné znalosti v oboru, aby byl váš projekt úspěšný.
