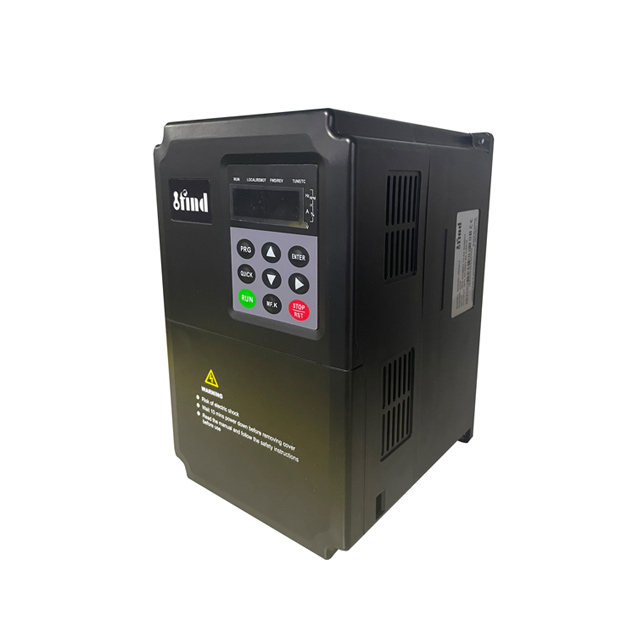

IFIND -Oververters Elevator so visoko zmogljivi vektorski pretvorniki zaprte zanke, zasnovani za dvigala, za nadzor asinhronih indukcijskih motorjev izmeničnega toka in trajnih sinhronih motorjev magneta. Uporabljajo najnaprednejši nesmiselni vektorski nadzor, ki sledi vodilni mednarodni ravni. Primerni so za dvigala vila, stanovanjska dvigala, komercialna dvigala, tovorna dvigala in različne hitrostne priložnosti, primerljiva je z več PG karticami (AB, ABZ, Endat 1313, Sin/COS 1387) za brezhibno motorico in primerno za sinhrono asinhrono motor.
Glavne značilnosti Made in China Synchronod Motor 1313 PG CART CESPER ROOP INVERTER
1. vozite tako asinhrono motorja kot stalni magnetni sinhroni motor (PMSM) in zagotovite
več vmesnikov dajalnikov.
2. Podporno samodejno nastavitev motorja (statično samodejno nastavitev in popolno samodejno nastavitev).
3. Podprite več hitrosti, večstopenjske in analogne nastavitve.
4. Zagotavljanje dobrega udobja za vožnjo z dvigali s prilagodljivimi zagonskimi krivuljami, več segmentnim nastavitvam S krivulje in
štirimi skupinami časa pospeška/pojem.
5. Podprite evakuacijo v sili pri izpadu električne energije z napajanjem 48 V baterije.
6. Zagotovite različne funkcije, povezane z dvigalom, vključno z zaznavanjem omogoči, nadzor kontaktorja zavor,
nadzor izhodnega kontaktorja, počasno presojo, zaščito pred hitrostjo, odkrivanje odstopanja hitrosti, presojo vrat,
zaznavanje stika, odkrivanje pregrevanja motorja in zagonskim kompenzacijo pred torbico.
7. Podporna povezava na zunanjo operacijsko ploščo prek vmesnika RJ45, s čimer je delovanje
in lažje in lažje zagon.
8. Navedite vgrajen DC reaktor in zavorno enoto, ki izboljša faktor izhodne moči in zmanjšuje
stroške perifernih naprav.
9. Ločen zračni kanal s konformnim postopkom prevleke, profesionalna proizvodna platforma in napredni
proces omogočajo dobro kakovost izdelka.
10. V skladu s standardom EMC je v skladu s standardom EMC, ki je v skladu z močnim proti vmesnikom
.
11. Podpora sinhroni in asinhroni motorji.
12. Zaumrl Heidenhain Encoder. Uporabite 1313 PG kartice.
Tehnološka podpora China Factory Synchronod Motor 1313 PG CART CART CESE LOOP INVERTER
Napetostni razred | 220vac | 380 do 480AC |
Pogonski model | SD320L 3.7kW-2 | SD320L 5,5kW-2 | SD320L 7,5kW-2 | SD320L 3.7kW-4 | SD320L 5.5kW-4 | SD320L 7,5kW-4 | SD320L 11kW-4 | SD320L 15KW-4 |
Dimenzija | Višina Širina Globina | [H]: 250 mm [W]: 160 mm [D]: 183 mm | [H]: 320 mm [W]: 220 mm [D]: 183 mm | [H]: 250 mm [W]: 160 mm [D]: 183 mm | [H]: 320 mm [W]: 220 mm [D]: 183 mm |
Montarna luknja | ° 5 | L6 | ° 5 | L6 |
Vhod pogona | Nazivna vhodna napetost | Trifazni 200Vac do 240VAC, -15% do +10% (170vac do 264vac) | Trifazni 380VAC TO480VAC, -15% do +10% (323vac do 528Vac) |
Nazivni vhodni tok, [a] | 10.5 | 14.6 | 26 | 35 | 10.5 | 14.8 | 20.5 | 29 | 36 |
Nazivna vhodna frekvenca | 50/60Hz, ± 5%(47,5 do 63Hz) |
Izhod pogona | Ustrezen motor | [KW] | 2.2 | 3.7 | 5.5 | 7.5 | 3.7 | 5.5 | 7.5 | 11 | 15 |
[HP] | 3 | 5 | 7.5 | 10 | 5 | 7.5 | 10 | 15 | 20 |
Izhodni tok, [a]*1 | 9 | 13 | 25 | 32 | 9 | 13 | 18 | 27 | 33 |
Zmogljivost moči, [KVA] | 5.9 | 8.9 | 17 | 21 | 5.9 | 8.9 | 11 | 17 | 21 |
Preobremenjena zmogljivost | 150% za 60 sek in 180% za 3 sek |
Max. izhodna napetost | Trifazni 200Vac do 240VAC (Sorazmerno z vhodno napetostjo) | Trifazni 380VAC do 480VAC (Sorazmerno z vhodno napetostjo) |
Max. izhodna frekvenca | 100 Hz |
Zaviranje Upor | Priporočljivo moč, [w] | 500 | 750 | 1200 | 1500 | 750 | 1200 | 1500 | 2500 | 3000 |
Priporočljivo Upor, [ ω] | ≥65 | ≥45 | ≥22 | ≥16 | ≥130 | ≥90 | ≥65 | ≥43 | ≥32 |
Ohišje | Ip 21 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Možnosti kartice PG
IFind Close Loop Inverter je visoko zmogljivo zaprto zanko vektorskega krmilnega izmeničnega pogona , zasnovan za dvigala za nadzor asinhronih indukcijskih motorjev izmeničnega toka in trajnih sinhronih motorjev magneta. Primerno je lahko za 1313 PG kartice ali 1387 PG kartice, ki je posebna za Heidenhain Encoder. Napredna tehnologija nesmiselnega vektorja, ki sledi vodilni mednarodni ravni, se uporablja za to pretvornik dvigala. Najboljša izbira za aplikacijo za nadzor industrije.
