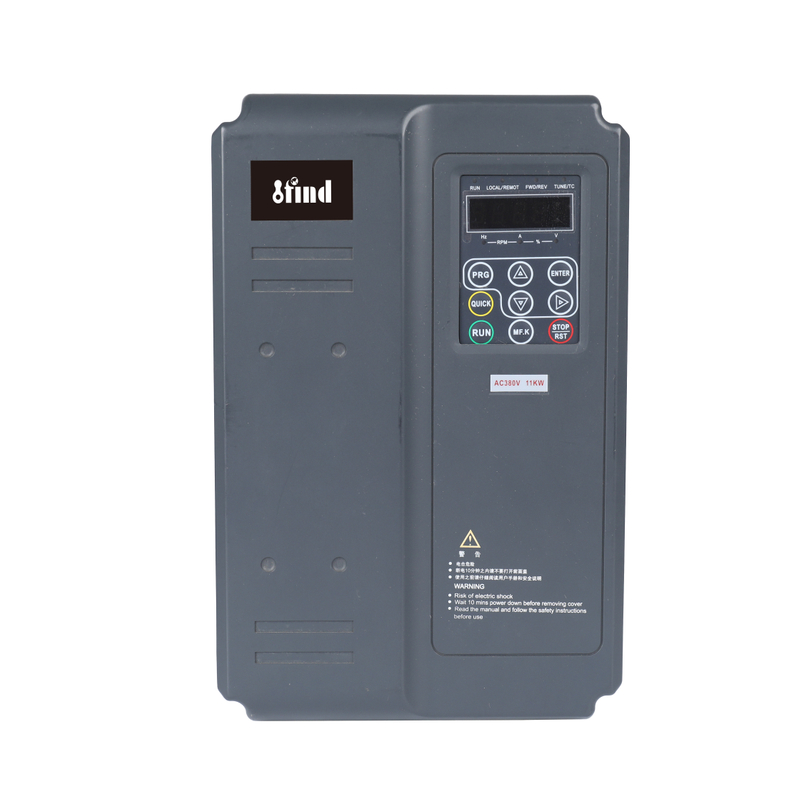

SD320L
| Množstvo: | |
|---|---|
Hlavné črty vyrobené v Číne Close Loop Inverter VFD AC poháňa frekvenčný menič
1. Poháňajte asynchrónny motor a trvalý magnetický synchrónny motor (PMSM) a poskytujte
viac rozhrania kódovača.
2. Podporte automatické ladenie motora (statické automatické ladenie a kompletné automatické ladenie).
3. Podporte viac zdrojov rýchlosti, viacstupňové a analógové nastavenie.
4. Zaručte dobrý komfort pre jazdu na výťahu s flexibilnými krivkami spustenia, viacsegmentovým nastavením S-Curve a
štyrmi skupinami času zrýchlenia/spomalenia.
5. Podporte núdzovú evakuáciu pri zlyhaní napájania pomocou napájania batérie 48 V.
6. Poskytnite rôzne funkcie súvisiace s výťahom, vrátane povstania detekcie, ovládania brzdového stykača,
riadenia výstupného stykača, úsudku spomalenia, ochrany pred rýchlosťou, detekcie odchýlky rýchlosti, predbežného predopilného dverového dvora,
detekcie kontaktu, detekcie prehriatia motora a spustenia predbežnej kompenzácie.
7. Podporte pripojenie k externému operačnému panelu prostredníctvom rozhrania RJ45, čím sa operácia
a uvedenie do prevádzky zjednoduší a uľahčuje.
8. Poskytnite zabudovaný DC reaktor a brzdnú jednotku, ktorá zlepšuje výkonný výkonový faktor a znižuje
náklady na periférne zariadenia.
9. Samostatný vzduchový kanál s procesom konformného poťahovania, profesionálnou výrobnou platformou a pokročilým
procesom robí dobrú kvalitu produktu.
10. Dajte dizajn ochrany blesku a silnú anti-interface schopnosť, ktorá je v súlade so
štandardom EMC.
11. Synchrónny a asynchrónny motory.
12. Konzumátor Heidenhain Encoder.
Technologická podpora invertora energie v blízkosti kariet v Číne
Trieda napätia |
220 VAC |
380 až 480ac |
|||||||||||
Pohon |
SD320L 3,7 kW-2 |
SD320L 5,5 kW-2 |
SD320L 7,5 kW-2 |
SD320L 3,7 kW-4 |
SD320L 5,5 kW-4 |
SD320L 7,5 kW-4 |
SD320L 11KW-4 |
SD320L 15 kW-4 |
|||||
Rozmer |
Výška Šírka Hĺbka |
[H]: 250 mm [W]: 160 mm [D]: 183 mm |
[H]: 320 mm [W]: 220 mm [D]: 183 mm |
[H]: 250 mm [W]: 160 mm [D]: 183 mm |
[H]: 320 mm [W]: 220 mm [D]: 183 mm |
||||||||
Montážny otvor |
Ф5 |
Ф6 |
Ф5 |
Ф6 |
|||||||||
Vstup |
Menovité vstupné napätie |
Trojfázové 200VAC až 240VAC, -15% až +10% (170 VAC až 264VAC) |
Trojfázové 380VAC TO480VAC, -15% až +10% (323 VAC až 528VAC) |
||||||||||
Menovitý vstupný prúd, [a] |
10.5 |
14.6 |
26 |
35 |
10.5 |
14.8 |
20.5 |
29 |
36 |
||||
Menovitá vstupná frekvencia |
50/60 Hz, ± 5%(47,5 až 63 Hz) |
||||||||||||
Výstup |
Uplatniteľný motor |
[kw] |
2.2 |
3.7 |
5.5 |
7.5 |
3.7 |
5.5 |
7.5 |
11 |
15 |
||
[HP] |
3 |
5 |
7.5 |
10 |
5 |
7.5 |
10 |
15 |
20 |
||||
Výstupný prúd, [a]*1 |
9 |
13 |
25 |
32 |
9 |
13 |
18 |
27 |
33 |
||||
Power Capacity, [KVA] |
5.9 |
8.9 |
17 |
21 |
5.9 |
8.9 |
11 |
17 |
21 |
||||
Kapacita preťaženia |
150% za 60 sekúnd a 180% počas 3 sekúnd |
||||||||||||
Max. výstupné napätie |
Trojfázové 200VAC až 240VAC (Úmerné vstupnému napätiu) |
Trojfázový 380VAC na 480 VAC (Úmerné vstupnému napätiu) |
|||||||||||
Max. frekvencia výstupu |
100 Hz |
||||||||||||
Brzdenie Rezistor |
Odporúčaný sila, [w] |
500 |
750 |
1200 |
1500 |
750 |
1200 |
1500 |
2500 |
3000 |
|||
Odporúčaný Odpor, [ Ω] |
≥65 |
≥ 45 |
≥ 22 |
≥16 |
≥ 130 |
≥90 |
≥65 |
≥ 43 |
≥ 32 |
||||
Ohrada |
IP 21 |
||||||||||||
Možnosti karty PG
IfInd Close Loop Inverter je vysoko výkonná jednotka s uzavretým slučkovým vektorovým riadiacim AC Drive , ktorá je navrhnutá pre výťahy na reguláciu asynchrónnych indukčných motorov AC a synchrónnych motorov s permanentnými magnetmi. Môže byť vhodný pre 1313 PG kartu alebo 1387 PG kartu. pokročilé nezmyselné vektorové riadenie, ktoré sledujú poprednú medzinárodnú úroveň sa používa Pre tento menič výťahu .
