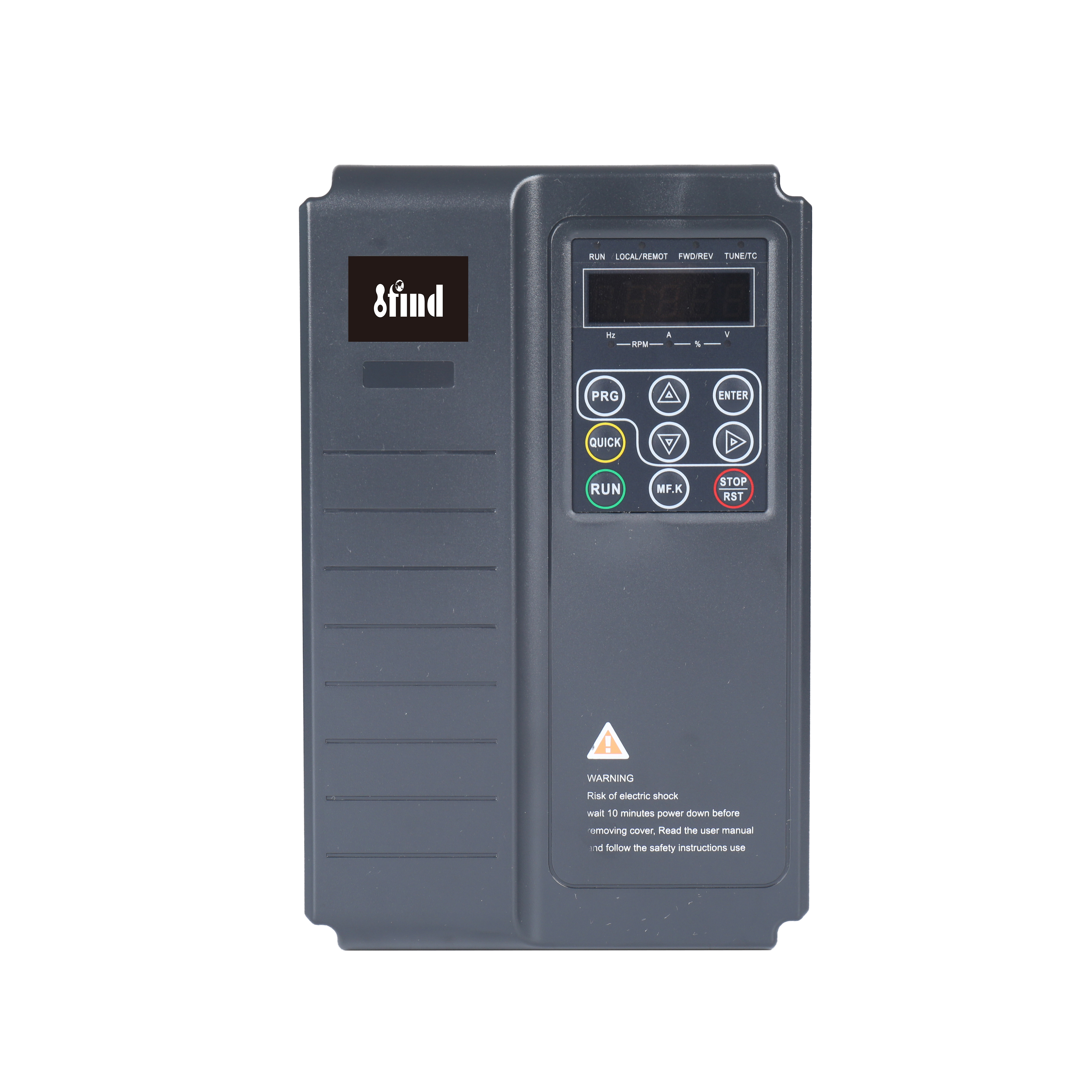

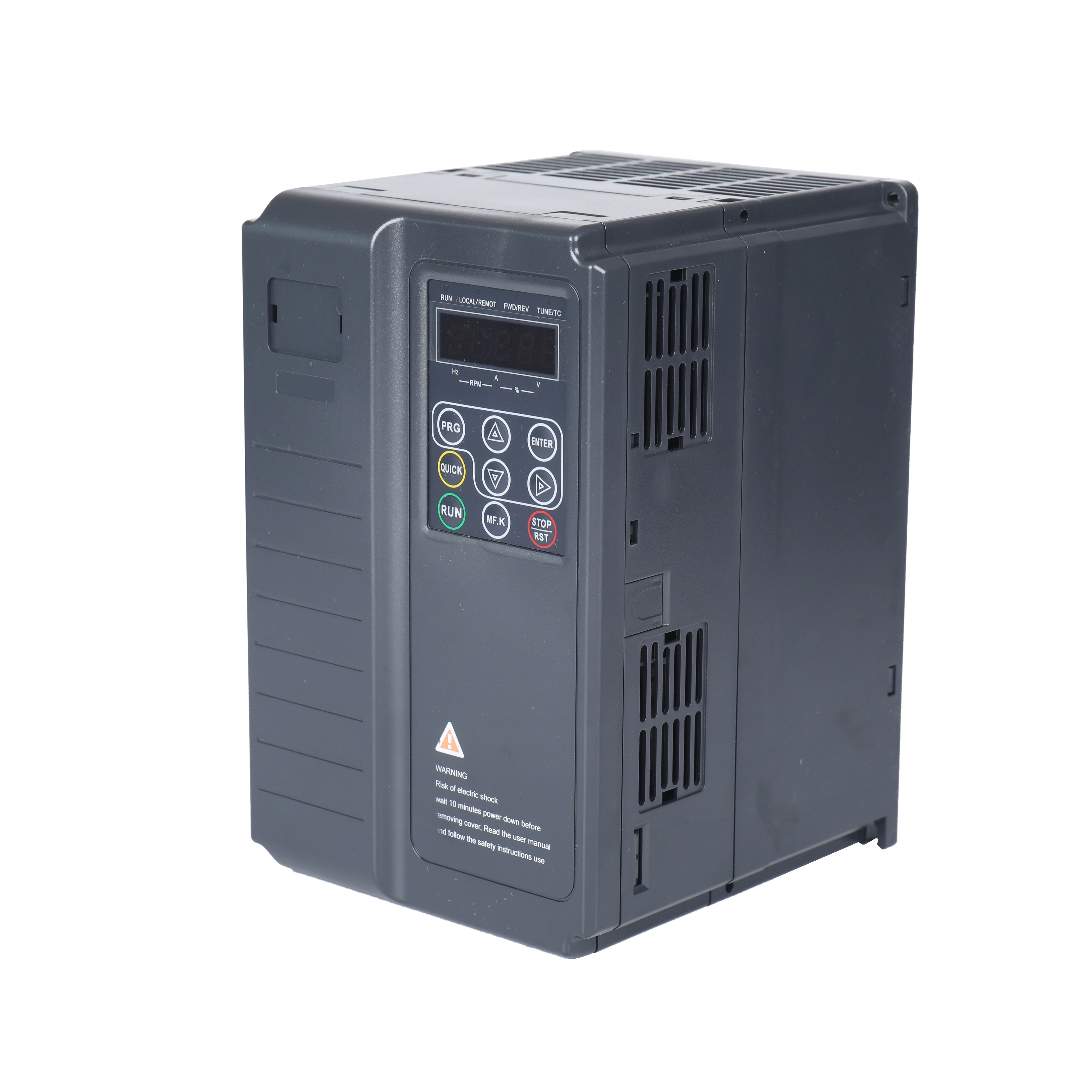

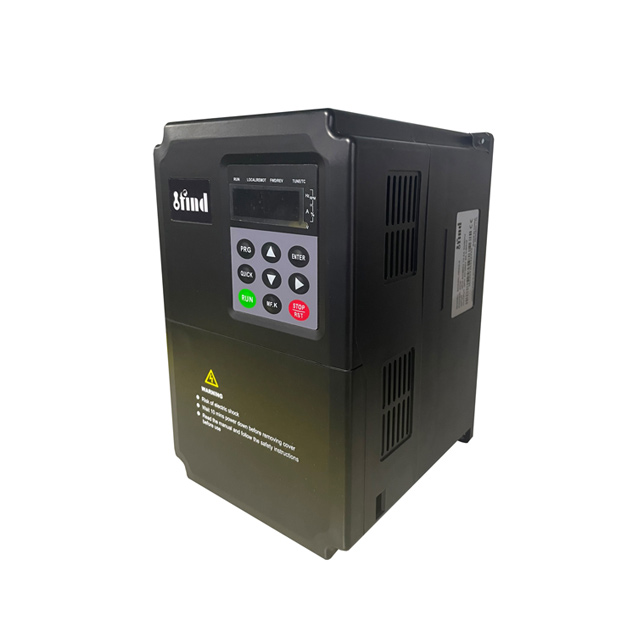

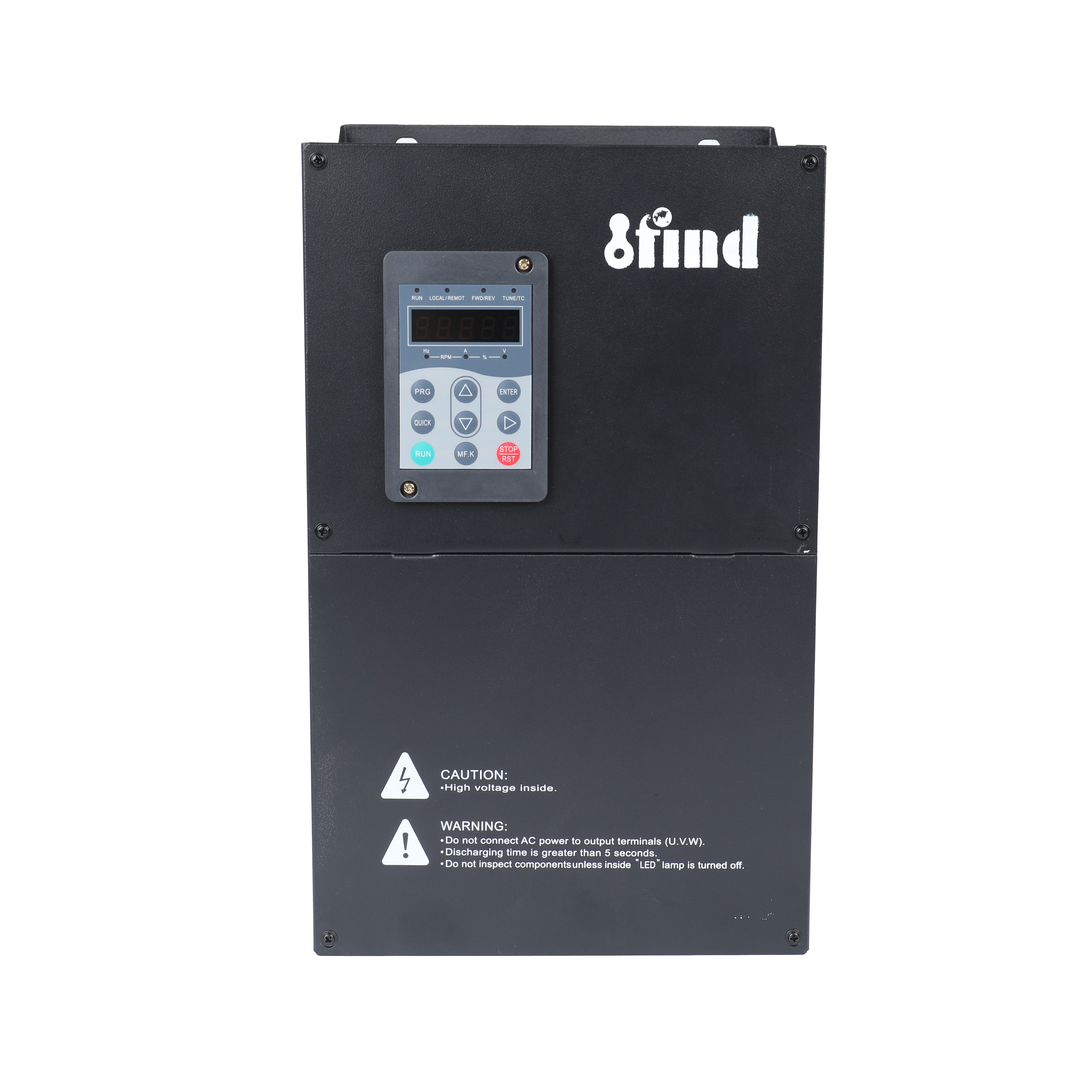

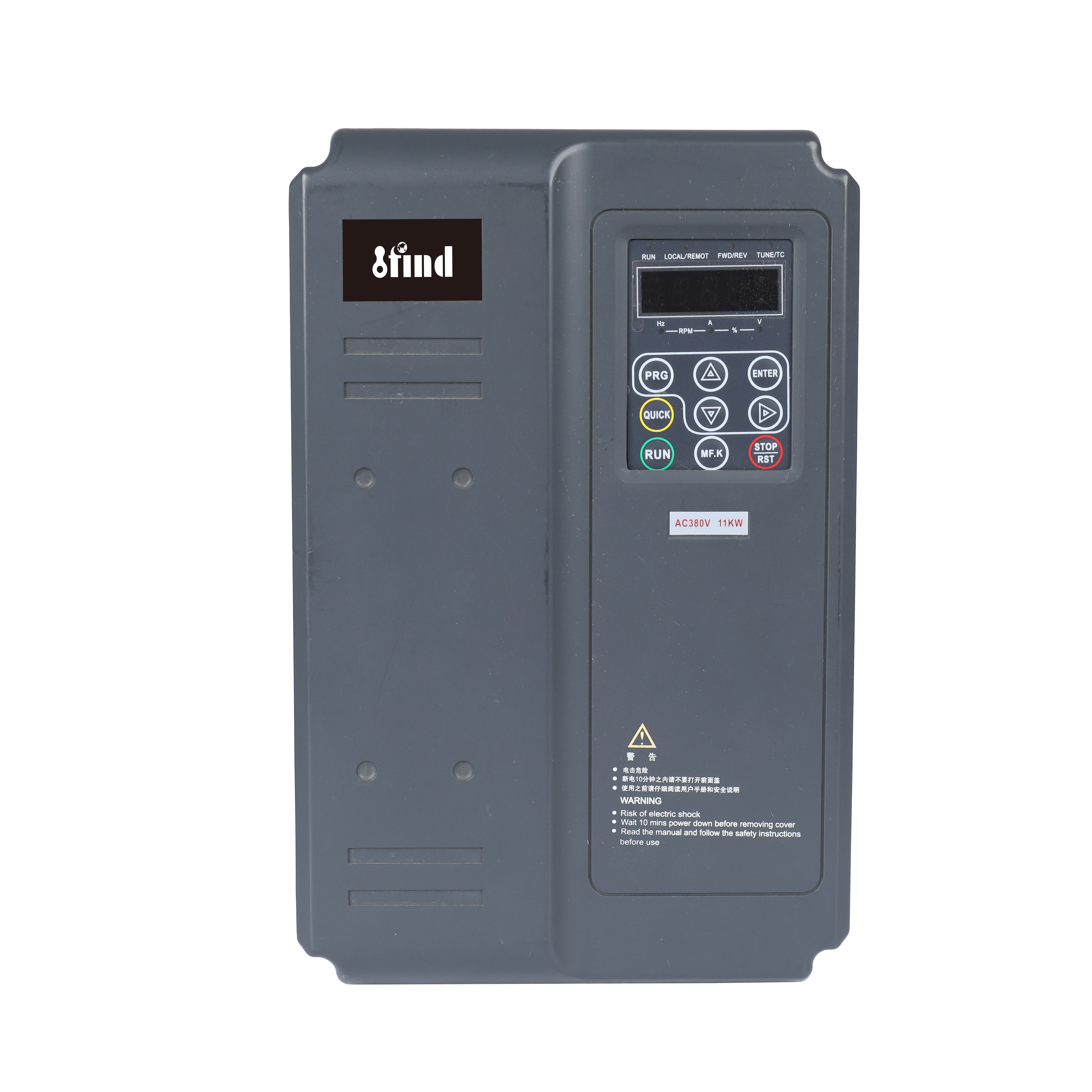

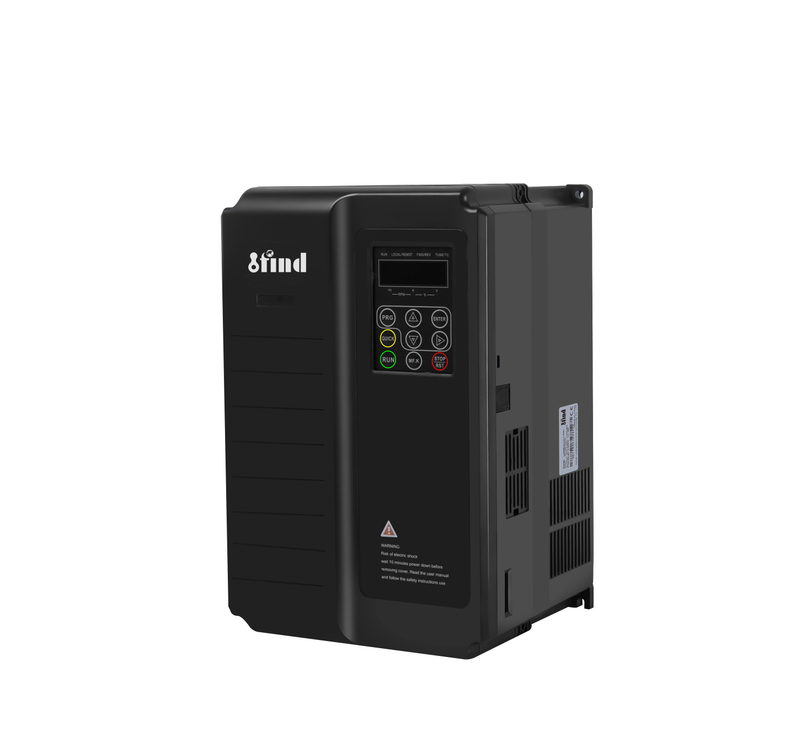

асинхронды 1387 PG картасы Close Loop жетек инверторы

      IFIND тұйық контурлы инвертор Таяу Шығыстағы ыстық сатылымдар Айнымалы ток инверторының жылдамдық реттегіші Инвертор - асинхронды айнымалы ток асинхронды қозғалтқыштарды және тұрақты магнитті синхронды қозғалтқыштарды басқаруға арналған элеваторларға арналған жоғары өнімді тұйық контурлы векторлық vvf инверторлары. Олар жетекші халықаралық деңгейден кейінгі ең жетілдірілген мағынасыз вектор vvvf басқаруын қолданады. Олар Вилла лифттеріне, тұрғын үй лифттеріне, коммерциялық лифттерге, жүк лифттеріне және әртүрлі жылдамдықты жағдайларға жарамды, ол редукторсыз және редукторлы моторға арналған бірнеше PG карталарымен (AB, ABZ, Endat 1313, Sin/Cos 1387) бейімделеді. Heidenhain кодтау үшін арнайы қолайлы, сонымен қатар UPS және UPS өнеркәсіптік бағдарламалық жасақтаманың жоғары деңгейін қолдау үшін бағдарламалық қамтамасыз етуді қолдана алады. лифт қозғалтқышының тұрақтылығына қол жеткізу.

Қытайда жасалған Қытай зауытының асинхронды 1387 PG картасының негізгі ерекшеліктері Жабық циклдік жетек инверторы

•


  1. Асинхронды қозғалтқышты да, тұрақты магниттік синхронды қозғалтқышты да (PMSM) жүргізіп,
  бірнеше кодтау интерфейсін қамтамасыз етіңіз.
  2. Моторды автоматты баптауды қолдау (статикалық автоматты реттеу және толық автоматты реттеу).
  3. Бірнеше жылдамдық көздерін, көп жылдамдықты және аналогтық параметрді қолдау.
  4. Икемді іске қосу қисықтарымен, көп сегментті S-қисық параметрімен және
  жеделдету/баяулау уақытының төрт тобымен лифтте жүрудің жақсы жайлылығына кепілдік беріңіз.
  5. 48 В аккумуляторлық қуат көзімен қуат үзілген кезде авариялық эвакуацияны қолдау.
  6. Анықтауды қосу, тежегіш контакторын басқару, шығыс
  контакторын басқару, баяулату туралы шешім, артық жылдамдықтан қорғау, жылдамдықтың ауытқуын анықтау, есіктің алдын ала ашылуы,
  контактілердің кептелуін анықтау, қозғалтқыштың қызып кетуін анықтау және іске қосу алдындағы моменттің өтелуін қоса алғанда, лифтке қатысты әртүрлі функцияларды қамтамасыз етіңіз.
  7. RJ45 интерфейсі арқылы сыртқы жұмыс тақтасына қосылуды қолдау, операцияны
  және іске қосуды қарапайым және жеңілдетеді. 8. Шығарылатын қуат коэффициентін жақсартатын және
  төмендететін тұрақты ток реакторы мен тежеу ​​блогын қамтамасыз етіңіз .
  перифериялық құрылғылардың құнын
  9. Конформды жабын процесі, кәсіби өндірістік платформа және озық
  үрдісі бар бөлек ауа құбыры өнімнің жақсы сапасын жасайды.
  10. EMC стандартына сәйкес найзағайдан қорғайтын дизайн және күшті анти-интерфейс мүмкіндігі бар
  .

      11.Синхронды және асинхронды қозғалтқыштарды қолдау.

      12. Қолайлы Heidenhain кодтары. 1387 PG картасын пайдаланыңыз.

      13. Өнеркәсіптік UPS және үйдегі UPS қолдауы.

IGBT	STARPOWER/ INFINEON/FUJI
ФАН	PELKO/NIDEC
Конденсаторлар	РУБИКОН/ЦЗЯНХАЙ
ЭЛЕКТРОНДЫ	ДЕЛТА

Қытайдағы зауыттық асинхронды 1387 PG картасының Close Loop жетек инверторының технологиялық қолдауы

Кернеу класы					220VAC				380-480AC
Drive моделі					SD320L 3,7 кВт-2		SD320L 5,5 кВт-2	SD320L 7,5 кВт-2	SD320L 3,7 кВт-4	SD320L 5,5 кВт-4	SD320L 7,5 кВт-4	SD320L 11кВт-4	SD320L 15кВт-4
Өлшем			Биіктігі Ені Тереңдігі		[H]: 250мм [W]: 160мм [D]: 183мм		[H]:320мм [W]: 220мм [D]: 183мм		[H]: 250мм [W]: 160мм [D]: 183мм		[H]:320мм [W]: 220мм [D]: 183мм
Монтаждау тесігі					Ф5		Ф6		Ф5		Ф6
Drive Input	Номиналды кіріс кернеуі				Үш фазалы 200Вак - 240Вак,-15% - +10% (170Вак – 264Вак)				Үш фазалы 380Вак -480Вак,-15% - +10% (323Вак-528Вак)
	Номиналды кіріс тогы, [A]				10.5	14.6	26	35	10.5	14.8	20.5	29	36
	Номиналды кіріс жиілігі				50/60Гц,±5%(47,5-63Гц)
Drive Output	Қолданылатын қозғалтқыш			[кВт]	2.2	3.7	5.5	7.5	3.7	5.5	7.5	11	15
				[HP]	3	5	7.5	10	5	7.5	10	15	20
	Шығыс тогы, [A]*1				9	13	25	32	9	13	18	27	33
	Қуат қуаты, [кВА]				5.9	8.9	17	21	5.9	8.9	11	17	21
	Шамадан тыс жүктеме сыйымдылығы				60 сек үшін 150% және 3 сек үшін 180%
	Макс. шығыс кернеуі				Үш фазалы 200Вак пен 240Вак (Кіріс кернеуіне пропорционал)				Үш фазалы 380Вак пен 480Вак (Кіріс кернеуіне пропорционал)
	Макс. шығыс жиілігі				100 Гц
Тежеу Резистор		Ұсынылады қуат, [Вт]			500	750	1200	1500	750	1200	1500	2500	3000
		Ұсынылады Қарсылық, [ Ω]			≥65	≥45	≥22	≥16	≥130	≥90	≥65	≥43	≥32
Қоршау					IP 21

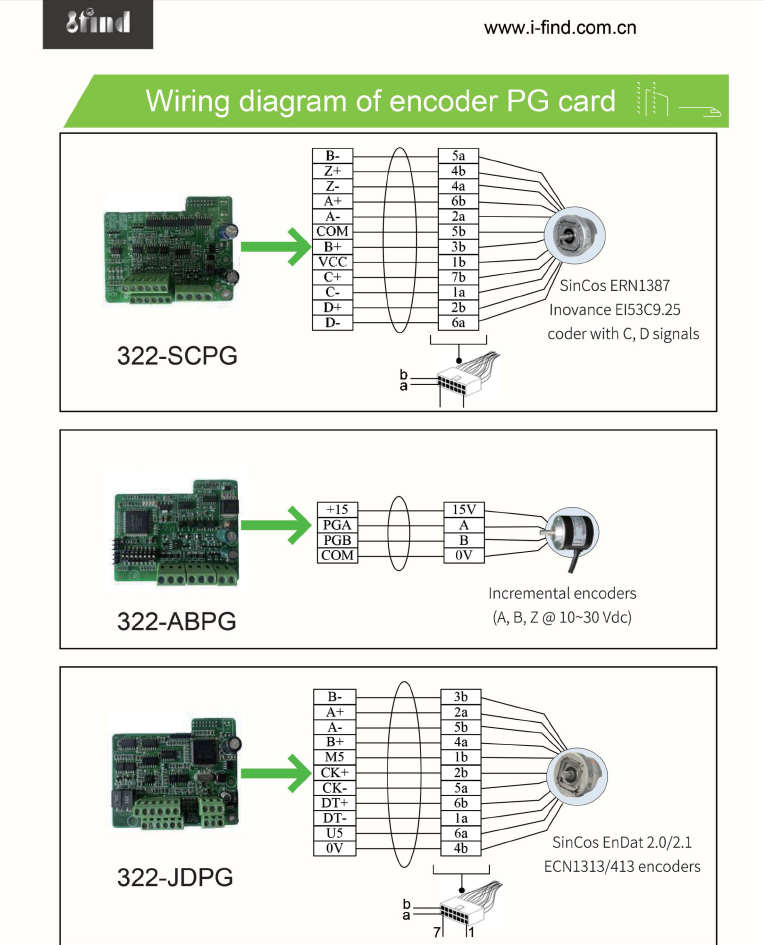

PG КАРТА ОПЦИЯЛАРЫ

       IFIND асинхронды 1387 PG картасы Жабық контурлы жетек инверторы - жоғары өнімділік жабық контурлы векторлық  айнымалы ток жетек . асинхронды айнымалы ток асинхронды қозғалтқыштарды және тұрақты магнитті синхронды қозғалтқыштарды басқаруға арналған элеваторларға арналған ол AB pg картасы, ABZ pg картасы, 1313 pg картасы немесе 1387 pg картасы үшін қолайлы болуы мүмкін. Heidenhain кодтауы үшін арнайы. Жетекші халықаралық деңгейге сәйкес келетін жетілдірілген мағынасыз векторлық басқару технологиясы  қолданылады  үшін  осы лифт инверторы  . Егер сізде бізбен үлкен қызық болса, біз сізге қолдау көрсетеміз және нарықты біздің брендпен немесе сіздің брендіңізбен кеңейтуге көмектесеміз. сіздің ең жақсы таңдауыңыз және салалық бақылау қолданбасы үшін жақсы серіктес.
