Η διαμόρφωση πλάτους παλμού (PWM) είναι μια θεμελιώδης τεχνική στη σύγχρονη ηλεκτρική μηχανική, ιδιαίτερα στον έλεγχο ηλεκτρικών κινητήρων μέσω μεταβλητής συχνότητας (VFD). Αυτή η μέθοδος επιτρέπει την ακριβή ρύθμιση της ταχύτητας και της ροπής του κινητήρα, οδηγώντας σε βελτιωμένη ενεργειακή απόδοση και απόδοση του συστήματος. Σε αυτό το ολοκληρωμένο άρθρο, θα διερευνήσουμε τις περιπλοκές του PWM, την εφαρμογή του σε VFDs και ο αντίκτυπός τους σε διάφορους κλάδους.
Το PWM είναι μια τεχνική διαμόρφωσης που χρησιμοποιείται για την κωδικοποίηση ενός μηνύματος σε ένα παλμικό σήμα. Περιλαμβάνει τη μεταβολή του πλάτους των παλμών σε ένα σταθερό χρονικό πλαίσιο, ελέγχοντας αποτελεσματικά την ποσότητα ισχύος που παρέχεται σε ένα ηλεκτρικό φορτίο. Στο πλαίσιο των VFD, το PWM χρησιμοποιείται για τη ρύθμιση της τάσης και της συχνότητας που παρέχεται σε έναν ηλεκτροκινητήρα, ελέγχοντας έτσι την ταχύτητα και τη ροπή του.
Σε ένα σύστημα PWM, το σήμα εναλλάσσεται μεταξύ των καταστάσεων ενεργοποίησης και απενεργοποίησης σε υψηλή συχνότητα. Η αναλογία του χρόνου που το σήμα βρίσκεται στην κατάσταση «ενεργοποιημένη» ονομάζεται κύκλος λειτουργίας. Με τη ρύθμιση του κύκλου λειτουργίας, μπορεί να ελεγχθεί η μέση τάση που παρέχεται στον κινητήρα. Ένας υψηλότερος κύκλος λειτουργίας σημαίνει περισσότερη ισχύ, με αποτέλεσμα αυξημένη ταχύτητα κινητήρα, ενώ ένας χαμηλότερος κύκλος λειτουργίας μειώνει την ισχύ και την ταχύτητα.
Αυτή η μεταγωγή υψηλής συχνότητας δημιουργεί μια σειρά από παλμούς τάσης που, όταν φιλτράρονται, προσεγγίζουν μια ημιτονοειδή κυματομορφή. Η αυτεπαγωγή του κινητήρα εξομαλύνει αυτούς τους παλμούς, επιτρέποντας στον κινητήρα να λειτουργεί σαν να λάμβανε ένα καθαρό σήμα AC.

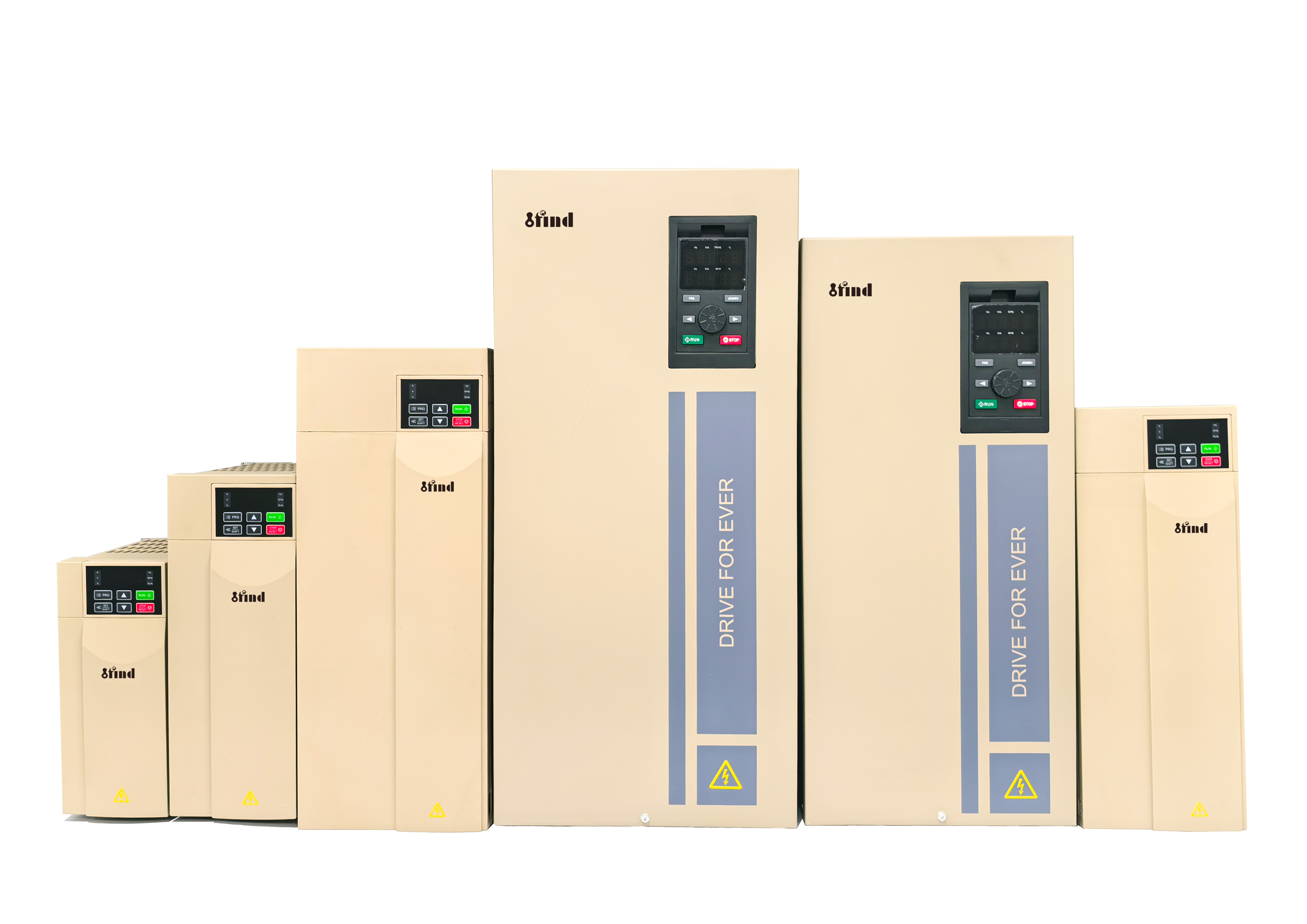

Το Variable Frequency Drive (VFD) είναι μια ηλεκτρονική συσκευή που χρησιμοποιείται για τον έλεγχο της ταχύτητας και της ροπής ενός ηλεκτροκινητήρα μεταβάλλοντας τη συχνότητα και την τάση που παρέχεται στον κινητήρα. Το PWM διαδραματίζει κρίσιμο ρόλο σε αυτή τη διαδικασία, επιτρέποντας στο VFD να παράγει μια έξοδο AC μεταβλητής συχνότητας από μια είσοδο AC σταθερής συχνότητας.
Ένα τυπικό VFD αποτελείται από τρία κύρια στοιχεία:
Rectifier : Μετατρέπει την εισερχόμενη τάση AC σε τάση DC.
DC Bus : Εξομαλύνει και αποθηκεύει την τάση DC.
Μετατροπέας : Μετατρέπει την τάση συνεχούς ρεύματος σε τάση AC με μεταβλητή συχνότητα και πλάτος χρησιμοποιώντας PWM.
Στο τμήμα μετατροπέα ενός VFD, το PWM χρησιμοποιείται για την ενεργοποίηση και απενεργοποίηση της τάσης DC σε υψηλή συχνότητα, δημιουργώντας μια σειρά από παλμούς τάσης. Ρυθμίζοντας το πλάτος αυτών των παλμών, το VFD ελέγχει τη μέση τάση και συχνότητα που παρέχεται στον κινητήρα. Αυτή η διαμόρφωση επιτρέπει τον ακριβή έλεγχο της ταχύτητας και της ροπής του κινητήρα, οδηγώντας σε βελτιωμένη απόδοση και απόδοση.
Η ενσωμάτωση του PWM σε VFD προσφέρει πολλά πλεονεκτήματα:
Ενεργειακή απόδοση : Προσαρμόζοντας την ταχύτητα του κινητήρα ώστε να ταιριάζει με τις απαιτήσεις φορτίου, η κατανάλωση ενέργειας βελτιστοποιείται, οδηγώντας σε σημαντική εξοικονόμηση κόστους.
Μειωμένη μηχανική καταπόνηση : Η ομαλή επιτάχυνση και επιβράδυνση μειώνουν τη φθορά των μηχανικών εξαρτημάτων, παρατείνοντας τη διάρκεια ζωής του κινητήρα και του σχετικού εξοπλισμού.
Βελτιωμένος έλεγχος διεργασιών : Ο ακριβής έλεγχος ταχύτητας και ροπής βελτιώνει την απόδοση των διαδικασιών που απαιτούν μεταβλητές ταχύτητες, όπως οι μεταφορείς και οι αντλίες.
Μειωμένες αρμονικές : Η σωστή εφαρμογή PWM μπορεί να ελαχιστοποιήσει την αρμονική παραμόρφωση, βελτιώνοντας την ποιότητα ισχύος και μειώνοντας την ανάγκη για πρόσθετο εξοπλισμό φιλτραρίσματος.
Ενώ το PWM προσφέρει πολλά οφέλη, υπάρχουν επίσης προκλήσεις που πρέπει να ληφθούν υπόψη:
Ηλεκτρομαγνητικές παρεμβολές (EMI) : Η μεταγωγή υψηλής συχνότητας μπορεί να δημιουργήσει EMI, η οποία μπορεί να προκαλέσει παρεμβολές σε κοντινό ηλεκτρονικό εξοπλισμό. Η κατάλληλη θωράκιση και γείωση είναι απαραίτητα για τον μετριασμό αυτού του προβλήματος.
Καταπόνηση μόνωσης κινητήρα : Η γρήγορη εναλλαγή του PWM μπορεί να προκαλέσει αιχμές υψηλής τάσης, καταπονώντας τη μόνωση του κινητήρα. Η χρήση κινητήρων που έχουν σχεδιαστεί για λειτουργία μετατροπέα μπορεί να βοηθήσει στην αντιμετώπιση αυτού του προβλήματος.
Αρμονική παραμόρφωση : Το PWM που δεν έχει ρυθμιστεί σωστά μπορεί να οδηγήσει σε αρμονική παραμόρφωση, επηρεάζοντας την ποιότητα ισχύος και δυνητικά επιζήμιο εξοπλισμό. Απαιτείται προσεκτικός σχεδιασμός και εφαρμογή για την ελαχιστοποίηση αυτών των επιπτώσεων.
Για την αντιμετώπιση των προκλήσεων που σχετίζονται με το παραδοσιακό PWM, έχουν αναπτυχθεί διάφορες προηγμένες τεχνικές:
Ημιτονοειδής PWM : Αυτή η μέθοδος δημιουργεί μια ημιτονοειδή κυματομορφή εξόδου προσαρμόζοντας το πλάτος των παλμών ώστε να προσεγγίζει ένα ημιτονοειδές κύμα. Μειώνει την αρμονική παραμόρφωση και βελτιώνει την απόδοση του κινητήρα.
Space Vector PWM : Αυτή η τεχνική βελτιστοποιεί τη σειρά μεταγωγής για να ελαχιστοποιήσει την αρμονική παραμόρφωση και να βελτιώσει τη χρήση της τάσης, οδηγώντας σε καλύτερη απόδοση του κινητήρα.
Διαμόρφωση συχνότητας παλμών (PFM) : Σε αντίθεση με το PWM, το PFM μεταβάλλει τη συχνότητα των παλμών ενώ διατηρεί το πλάτος του παλμού σταθερό. Αυτή η μέθοδος είναι λιγότερο κοινή, αλλά μπορεί να χρησιμοποιηθεί σε συγκεκριμένες εφαρμογές.
Τα ελεγχόμενα με PWM VFD χρησιμοποιούνται ευρέως σε διάφορους κλάδους:
Συστήματα HVAC : Τα VFD προσαρμόζουν τις ταχύτητες του ανεμιστήρα και της αντλίας για να ταιριάζουν με τις απαιτήσεις θέρμανσης και ψύξης, βελτιώνοντας την ενεργειακή απόδοση και την άνεση.
Επεξεργασία νερού και λυμάτων : Τα VFD ελέγχουν τις ταχύτητες της αντλίας για να ταιριάζουν με τις απαιτήσεις ροής, μειώνοντας την κατανάλωση ενέργειας και τη φθορά του εξοπλισμού.
Βιομηχανικός αυτοματισμός : Τα VFD παρέχουν ακριβή έλεγχο των κινητήρων σε μεταφορείς, αναμικτήρες και άλλα μηχανήματα, ενισχύοντας την παραγωγικότητα και τον έλεγχο της διαδικασίας.
Συστήματα Ανανεώσιμων Πηγών Ενέργειας : Τα VFD χρησιμοποιούνται για τον έλεγχο της ταχύτητας των ανεμογεννητριών και των υδροηλεκτρικών γεννητριών, βελτιστοποιώντας την παραγωγή ενέργειας.
Ο τομέας της τεχνολογίας PWM και VFD συνεχίζει να εξελίσσεται:
Ενσωμάτωση με το IoT : Τα VFD ενσωματώνονται ολοένα και περισσότερο με συσκευές Internet of Things (IoT), επιτρέποντας απομακρυσμένη παρακολούθηση και έλεγχο, προγνωστική συντήρηση και ανάλυση δεδομένων.
Προηγμένοι αλγόριθμοι ελέγχου : Η ανάπτυξη εξελιγμένων αλγορίθμων ελέγχου, όπως ο προγνωστικός έλεγχος μοντέλων, ενισχύει την απόδοση και την αποδοτικότητα των VFD.
Συστήματα αποθήκευσης ενέργειας : Τα VFD χρησιμοποιούνται σε συνδυασμό με συστήματα αποθήκευσης ενέργειας για τη βελτιστοποίηση της χρήσης ενέργειας και τη βελτίωση της σταθερότητας του δικτύου.
Το Pulse Width Modulation είναι μια τεχνολογία ζωτικής σημασίας για τον έλεγχο ηλεκτρικών κινητήρων μέσω κινητήρων μεταβλητής συχνότητας. Επιτρέποντας τον ακριβή έλεγχο της ταχύτητας και της ροπής του κινητήρα, το PWM ενισχύει την ενεργειακή απόδοση, μειώνει τη μηχανική καταπόνηση και βελτιώνει τον έλεγχο της διαδικασίας σε διάφορες βιομηχανίες. Ενώ υπάρχουν προκλήσεις όπως οι ηλεκτρομαγνητικές παρεμβολές και η αρμονική παραμόρφωση, οι προηγμένες τεχνικές PWM και ο προσεκτικός σχεδιασμός του συστήματος μπορούν να μετριάσουν αυτά τα προβλήματα, διασφαλίζοντας βέλτιστη απόδοση και αξιοπιστία.
Καθώς οι βιομηχανίες συνεχίζουν να δίνουν προτεραιότητα στην ενεργειακή απόδοση και τον αυτοματισμό, ο ρόλος του PWM στα VFD θα γίνεται όλο και πιο σημαντικός, οδηγώντας την καινοτομία και τη βιωσιμότητα στις τεχνολογίες ελέγχου κινητήρα.
