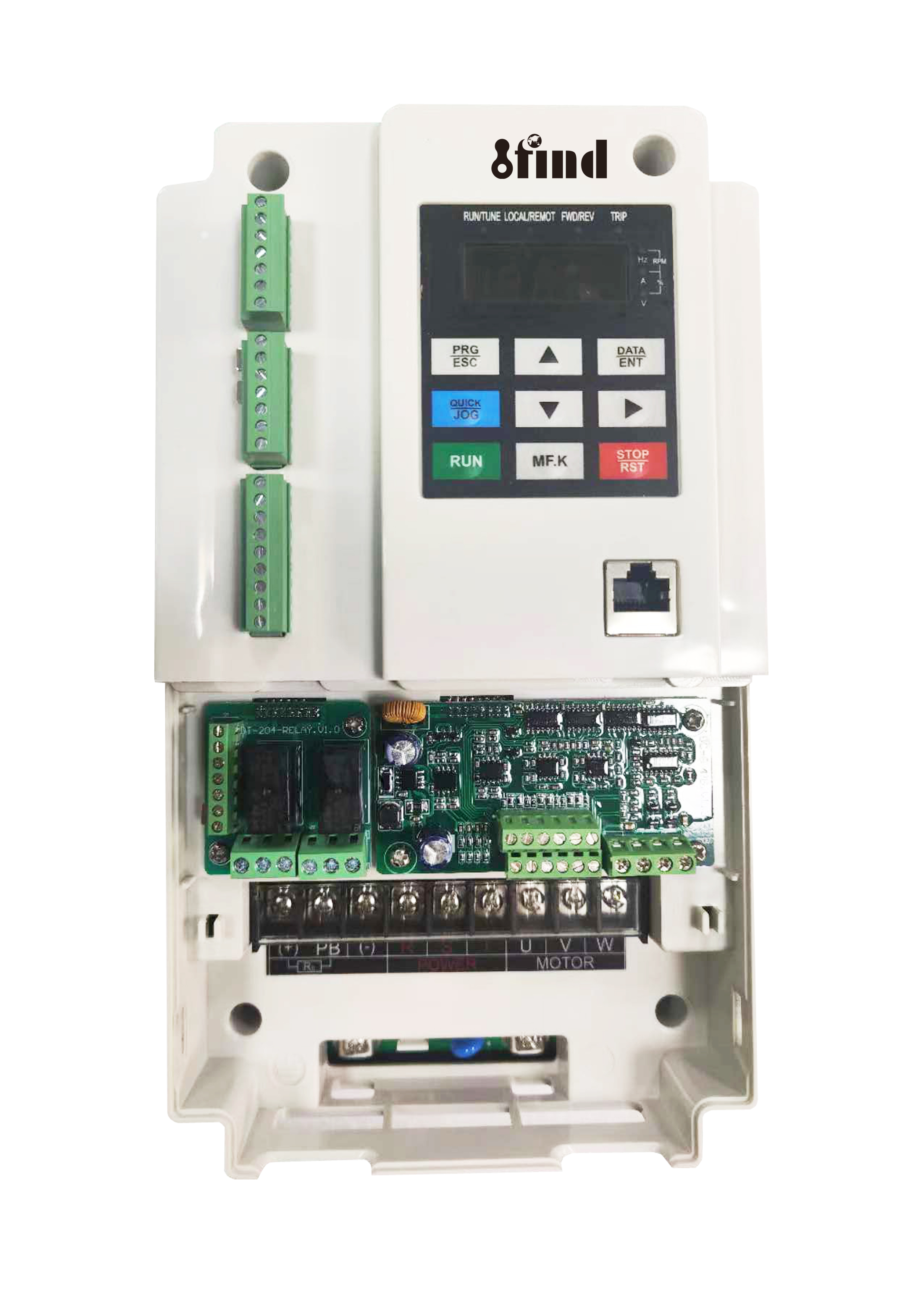

Otevřená smyčka a uzavřená smyčka integrované s měničem pohonu výtahu kartou PG

      IFIND Integrovaný výtahový invertor s otevřenou a uzavřenou smyčkou jsou vysoce výkonné vektorové vvf invertory s uzavřenou smyčkou, navržené pro výtahy, je to náš nový design, může být integrován s otevřenou a uzavřenou smyčkou. Může být také pro řízení asynchronních střídavých indukčních motorů a synchronních motorů s permanentními magnety. Používají nejpokročilejší nesmyslné vektorové řízení vvvf, které následuje přední mezinárodní úroveň. Jsou vhodné pro vilové výtahy, obytné výtahy, komerční výtahy, nákladní výtahy a různé rychlostní příležitosti, je adaptabilní s více PG kartami (AB, ABZ, Endat 1313, Sin/Cos 1387) pro bezpřevodový a převodový motor. Speciální vhodné pro kódování heidenhain, může být také podporováno průmyslovým využitím softwaru UPS pro vyšší točivý moment a přepínáním domácího softwaru. funkce uzavřené smyčky na funkci otevřené smyčky prostřednictvím nastavených parametrů. Více funkcí a bezpečnější pro průmysl.

Hlavní vlastnosti integrovaného výtahového invertoru s otevřenou a uzavřenou smyčkou

•


  1. Pohánějte asynchronní motor i synchronní motor s permanentním magnetickým pohonem (PMSM) a zajistěte
  více rozhraní kodéru.
  2. Podpora automatického ladění motoru (statické automatické ladění a kompletní automatické ladění).
  3. Podpora více rychlostních zdrojů, vícerychlostní a analogové nastavení.
  4. Zaručte dobrý jízdní komfort výtahu s flexibilními rozběhovými křivkami, vícesegmentovým nastavením S-křivky a
  čtyřmi skupinami doby zrychlení/zpomalení.
  5. Podporujte nouzovou evakuaci při výpadku proudu pomocí 48V bateriového napájení.
  6. Zajistěte různé funkce související s výtahem, včetně detekce povolení, ovládání stykače brzdy,
  ovládání výstupního stykače, posouzení zpomalení, ochrana proti překročení rychlosti, detekce odchylky rychlosti, předotevření dveří,
  detekce zablokování kontaktu, detekce přehřátí motoru a kompenzace momentu před spuštěním.
  7. Podporujte připojení k externímu ovládacímu panelu přes rozhraní RJ45, čímž je provoz
  a uvedení do provozu jednodušší a jednodušší.
  8. Poskytněte vestavěnou stejnosměrnou tlumivku a brzdnou jednotku, která zlepšuje výstupní účiník a snižuje
  náklady na periferní zařízení.
  9. Samostatné vzduchové potrubí s procesem konformního lakování, profesionální výrobní platforma a pokročilý
  proces zajišťují dobrou kvalitu produktu.
  10. Mají design ochrany před bleskem a silné anti-interface schopnosti, v souladu se
  standardem EMC.

      11.Podpora synchronních a asynchronních motorů.

      12. Vhodný kodér Heidenhain. použijte kartu 1387 PG.

      13.Podpora průmyslu UPS a domácí UPS.

      14.Otevřená smyčka a uzavřená smyčka je integrována

      15. Snadno přepněte kartu 1313 PG na kartu 1387 nebo AB PG, pouze vyjměte a nainstalujte.

IGBT	STARPOWER/ INFINEON/FUJI
VĚTRÁK	PELKO/NIDEC
KONDENZÁTORY	RUBYCON/JIANGHAI
ELEKTRONICKÝ	DELTA

Podpora technologie integrovaného výtahového invertoru s otevřenou a uzavřenou smyčkou

Třída napětí					220VAC				380 až 480 AC
Model pohonu					SD320L 3,7 kW-2		SD320L 5,5 kW-2	SD320L 7,5 kW-2	SD320L 3,7 kW-4	SD320L 5,5 kW-4	SD320L 7,5 kW-4	SD320L 11KW-4	SD320L 15KW-4
Dimenze			Výška Šířka Hloubka		[H]: 250 mm [Š]: 160 mm [D]: 183 mm		[H]: 320 mm [Š]: 220 mm [D]: 183 mm		[H]: 250 mm [Š]: 160 mm [D]: 183 mm		[H]: 320 mm [Š]: 220 mm [D]: 183 mm
Montážní otvor					Ф5		Ф6		Ф5		Ф6
Vstup jednotky	Jmenovité vstupní napětí				Třífázové 200Vac až 240Vac,-15% až +10% (170Vac až 264Vac)				Třífázové 380Vac až 480Vac,-15% až +10% (323Vac až 528Vac)
	Jmenovitý vstupní proud, [A]				10.5	14.6	26	35	10.5	14.8	20.5	29	36
	Jmenovitá vstupní frekvence				50/60 Hz, ± 5 % (47,5 až 63 Hz)
Výstup pohonu	Použitelný motor			[kW]	2.2	3.7	5.5	7.5	3.7	5.5	7.5	11	15
				[HP]	3	5	7.5	10	5	7.5	10	15	20
	Výstupní proud, [A]*1				9	13	25	32	9	13	18	27	33
	Výkon, [kVA]				5.9	8.9	17	21	5.9	8.9	11	17	21
	Kapacita přetížení				150 % po dobu 60 sekund a 180 % po dobu 3 sekund
	Max. výstupní napětí				Třífázový 200Vac až 240Vac (úměrné vstupnímu napětí)				Třífázové 380Vac až 480Vac (úměrné vstupnímu napětí)
	Max. výstupní frekvence				100 Hz
Brzdění Rezistor		Doporučeno výkon, [W]			500	750	1200	1500	750	1200	1500	2500	3000
		Doporučeno Odpor, [ Ω]			≥65	≥45	≥22	≥16	≥130	≥90	≥65	≥43	≥32
Příloha					IP 21
Speciální volba napětí	220V	380V

MOŽNOSTI KARTY PG

       IFIND Integrovaný invertor pohonu výtahu s otevřenou a uzavřenou smyčkou je vysoce výkonný  střídavý pohon s vektorovým řízením s uzavřenou smyčkou , určený pro výtahy k řízení asynchronních střídavých indukčních motorů a synchronních motorů s permanentními magnety. může být vhodný pro kartu AB pg, kartu ABZ pg, kartu 1313 pg nebo kartu 1387 pg. Speciálně pro kódování Heidenhain.  je použita pokročilá technologie nesmyslného vektorového řízení, která následuje přední mezinárodní úroveň  Pro  tento výtahový střídač  . Pokud máte s námi velký zájem, podpoříme a pomůžeme vám rozšířit váš trh o naši značku nebo vaši značku. Nemůže vytvořit vaši nejlepší jedinečnou značku a nemůže vytvořit vaši nejlepší značku partner pro řízení průmyslu application.hope každý klient může navštívit mou továrnu diskutovat pro dobrý obchod.
